| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, API , ABS, DNV, GL , LR, NK |
| モデル番号: | ASTM A182 F316L ステンレス鋼 WNRF フランジ |
| 最小注文数量: | 1PC |
|---|---|
| パッケージの詳細: | プライス・ウッド・ケース/パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | ステンレス鋼フランジ | 標準: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| 材料: | F316L | クラス: | 150#、300#、600#、900#、1500#、2500# |
| タイプ: | PL,WN,SO,BL,SW,LWN | 顔: | RF、FF、RTJ |
| 応用: | 石油、化学物質など、フィッティングと接続、ビール | ||
| ハイライト: | ASTM A182 F316L ステンレス鋼フランジ,WNRF ウェルドネックフランジ,ステンレス鋼管システムフレンズ |
||

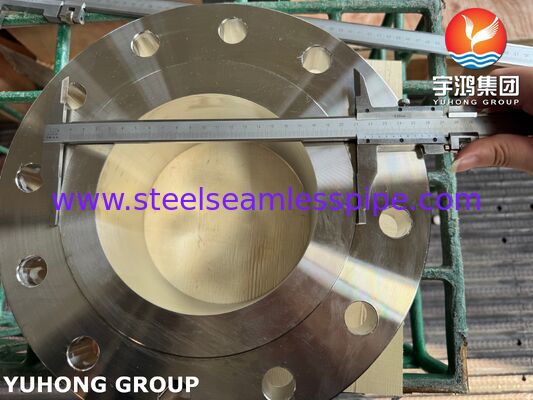

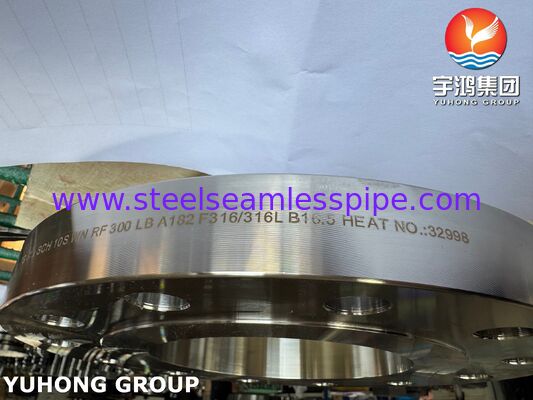

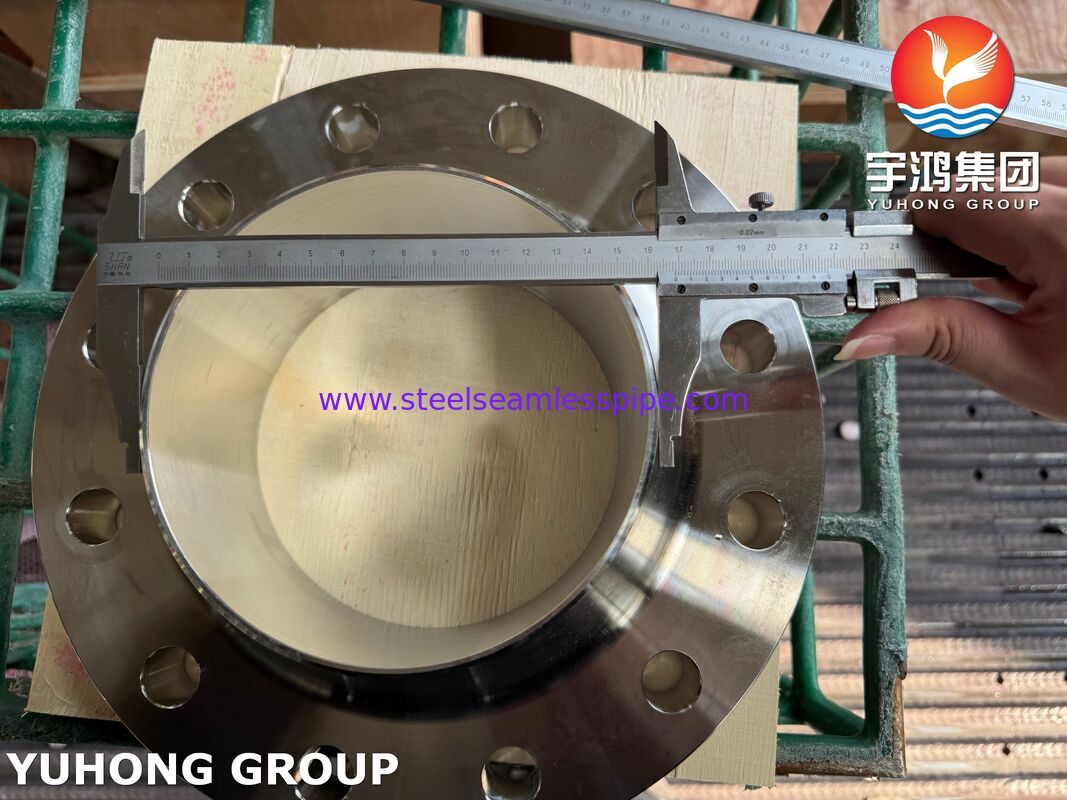

ASTM A182 F316/316L ステンレス鋼フランジ ASME B16.5 鍛造ウェルドネック / WNRFフランジ
ASTM A182 F316/316L WNRFフランジは、重要な産業用配管システムに適した、堅牢で溶接可能、耐腐食性の接合部を提供します。デュアル認証、高強度ハブ設計、ASME B16.5/B16.47への準拠により、過酷または高圧環境での信頼性を必要とするエンジニアにとって好ましい選択肢となっています。
鋼製ウェルドネックフランジの基本機能
フランジは、パイプ、バルブ、または機器の2つのセクションを接続し、分解を可能にする機械的コネクタです。WNフランジは次のように機能します。
突合せ溶接によるパイプへの恒久的取り付け。
相手フランジ（別のWNRF、ブラインドフランジ、または機器フランジ）への取り外し可能なボルト締め接続。
2つのフランジ面間の圧縮されたガスケットによるシール。
| シナリオ | 推奨事項 |
|---|---|
| 欧州、アジアでのプロジェクト、またはPN指定の場合 | EN 1092-1を使用 |
| 北米でのプロジェクト、またはClass指定の場合 | ASME B16.5 / B16.47を使用 |
| 既存のフランジへの接続 | 規格を一致させる必要があります – ENとASMEを直接混在させないでください |
| 国際石油・ガス（オフショア） | 多くの場合ASMEですが、一部の欧州オペレーターはPN/Class変換付きのENを受け入れます |
|
* EN 1092-1フランジとASME B16.5フランジを直接ボルト締めしないでください。ボルト円直径、穴サイズ、および面取り寸法が異なります。適切なアダプターフランジまたは両方の規格に適合するように設計されたカスタムメイドの遷移ピースを使用してください。 |
|
ASTM A182 F316Lステンレス鋼WNRFフランジの相当材料
| 規格 | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17‐11‐02 | X2CrNiMo17-12-2 |
化学組成 %ASTM A182 F316Lステンレス鋼WNRFフランジ
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
漏れへの耐性
漏れは、内部圧力がガスケットを外側に押し出し、接触応力を低下させる場合に発生します。WNRF設計は、次の方法でこれに対抗します。
高いボルト剛性（コンパクトなフランジ形状による短いボルトスパン）。
強力なハブがフランジの回転を防ぎます（圧力下での開き曲げ）。
制御されたガスケット圧縮 – ASME B16.5は許容ボルト荷重を定義します。
用途
化学・石油化学プロセス（腐食性流体の取り扱い）
石油・ガス（陸上/オフショア、製油所）
発電（原子力補助システムを含む）
海洋・造船（海水システム）
製薬・食品加工（衛生的で耐腐食性のニーズ）
LNGおよび極低温サービス（低温での良好な靭性）
