| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | スタッド付きフィンチューブ | 材料: | ASTM A312 TP304 |
|---|---|---|---|
| 応用: | 高温熱回収製品 | パッケージ: | 鉄フレーム木製ケース |

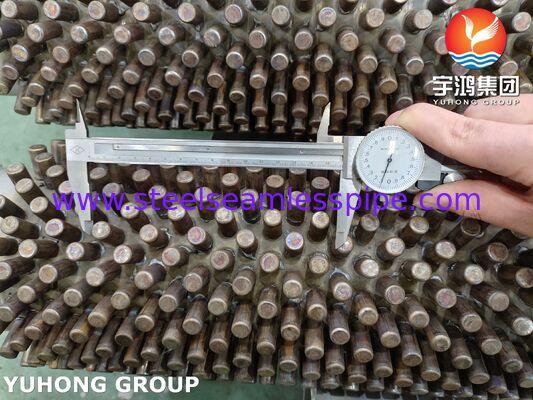

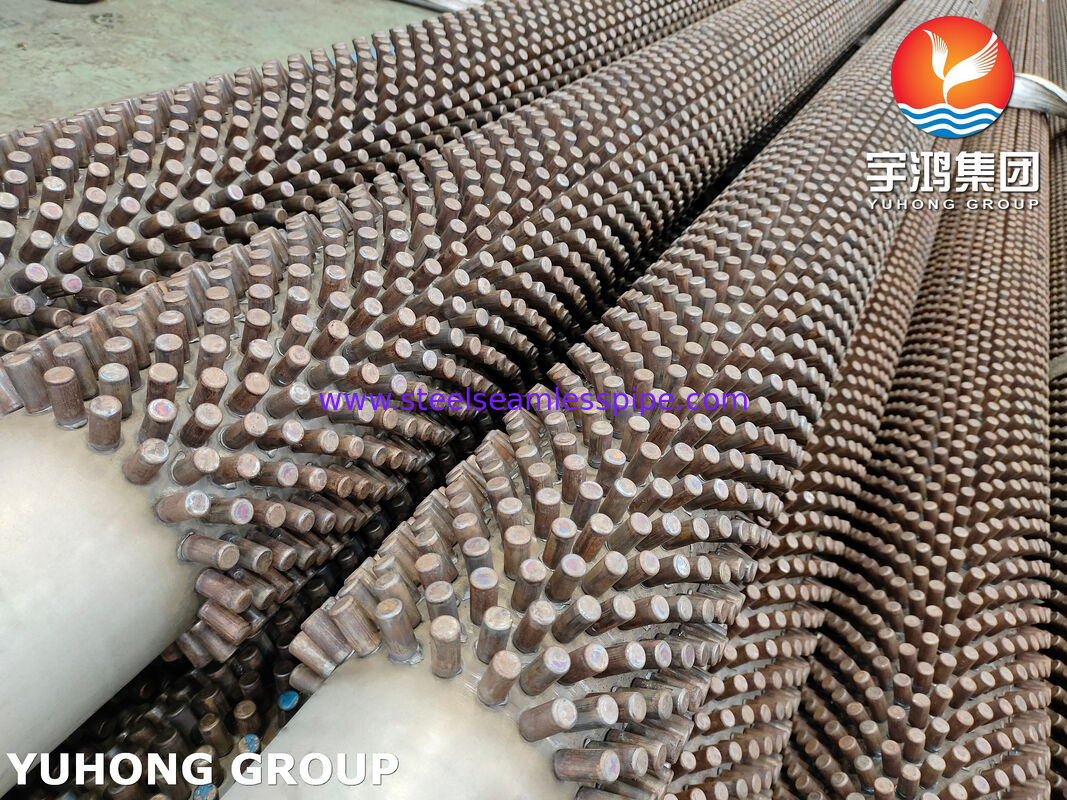

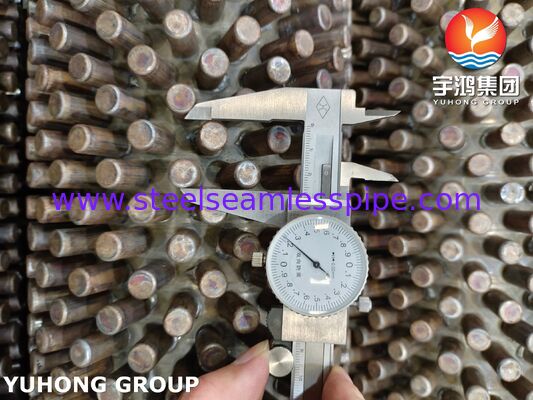

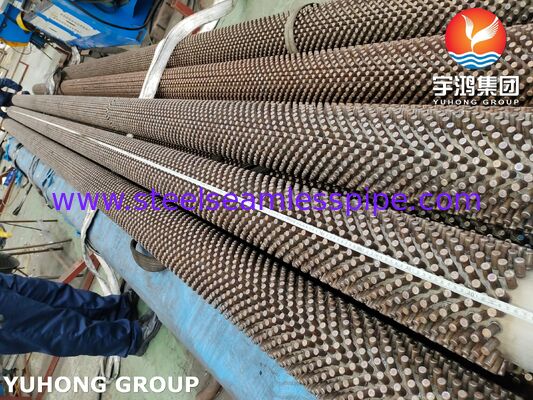

ASTM A312 TP304 スタッズ付きフィン チューブは、高温熱回収およびプロセス加熱用途向けに特別に設計された熱伝達コンポーネントです。これらのチューブは、外面に均一に分布した抵抗溶接スタッドを備えた高品質の TP304 オーステナイト系ステンレス鋼チューブから製造されており、厳しい動作条件下でも優れた構造的完全性を維持しながら、大幅に増加した伝熱面積を提供します。
スタッド付きフィンチューブは、高温、熱サイクル、腐食環境で信頼性の高い長期性能が必要とされる製油所ヒーター、石油化学炉、廃熱回収装置、流動床ボイラー、工業用プロセスヒーターなどで広く使用されています。
散りばめられた表面は、外部表面積を増加させ、ガス流の乱流を促進することによって熱伝達効率を高め、高温の排ガスおよびプロセス流からより多くの熱エネルギーを回収できるようにします。
スタッド付きフィン チューブは、TP304 ステンレス鋼チューブの外面に個々のスタッドを自動的に溶接することによって製造されます。精密に制御された溶接パラメータにより、均一なスタッドの配置と一貫した溶接品質が保証されます。
結果として得られる構造は、高温、機械的ストレス、連続的な産業運転に耐えることができる耐久性の高い伝熱面を作り出します。
次の寸法は、一般的な製造能力を表しています。プロジェクトの仕様に応じてカスタム寸法を作成できます。
| パラメータ | 標準範囲 |
|---|---|
| チューブ外径 | 101.6mm～273mm |
| チューブ肉厚 | 2.0mm～8.0mm |
| チューブの長さ | 最大18,000mm |
| スタッドの直径 | 6mm～15mm |
| スタッドの高さ | 10mm～35mm |
| スタッドピッチ | 8mm～40mm |
| スタッドの密度 | 熱設計に従って |
| フィンのカバー範囲 | チューブの部分長または全長 |
| 要素 | 構成 （％） |
|---|---|
| カーボン(C) | ≤ 0.08 |
| マンガン(Mn) | ≤ 2.00 |
| シリコン（Si） | ≤ 1.00 |
| リン(P) | ≤ 0.045 |
| 硫黄(S) | ≤ 0.030 |
| クロム(Cr) | 18.00 – 20.00 |
| ニッケル(Ni) | 8.00 – 11.00 |
| 窒素(N) | ≤ 0.10 |
クロムニッケル合金組成は、高温の工業環境において優れた耐食性、耐酸化性、耐久性を発揮します。
| 財産 | 最小値 |
|---|---|
| 抗張力 | 515MPa |
| 降伏強さ (0.2% オフセット) | 205MPa |
| 伸長 | 35% |
| 硬度 | ≤ 92 HRB |
| 弾性率 | 193GPa |
| 密度 | 8.0g/cm3 |
これらの特性により、TP304 スタッド付きフィン チューブは、産業用熱伝達システムで遭遇する圧力変動、熱膨張、および厳しい動作条件に耐えることができます。
ASTM A312 TP304 スタッズ付きフィン チューブのすべてのバッチは、顧客仕様および国際規格への準拠を保証するために厳格な検査手順を受けます。
ASTM A312 TP304 スタッズ付きフィン チューブは、耐食性、機械的強度、熱伝達効率の理想的な組み合わせを提供します。高温の熱回収用途向けに設計されており、運用の成功には熱効率の最大化が重要である加熱ヒーター、ボイラー、廃熱回収システム、石油化学処理施設において信頼できるパフォーマンスを提供します。
