| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 埋め込まれたフィンチューブ | 材料: | ASTM A106 Gr.B+CU-T2 |
|---|---|---|---|
| 応用: | 空冷式熱交換器 | パッケージ: | 鉄フレーム木製ケース |

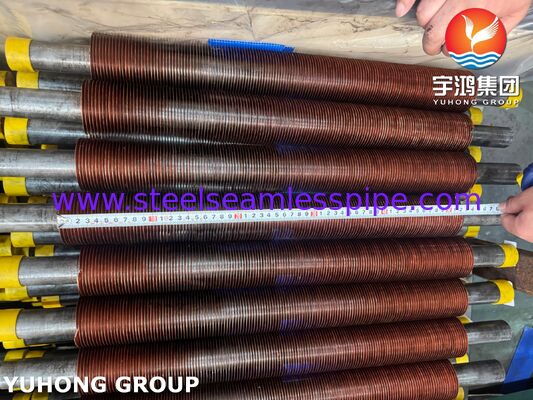

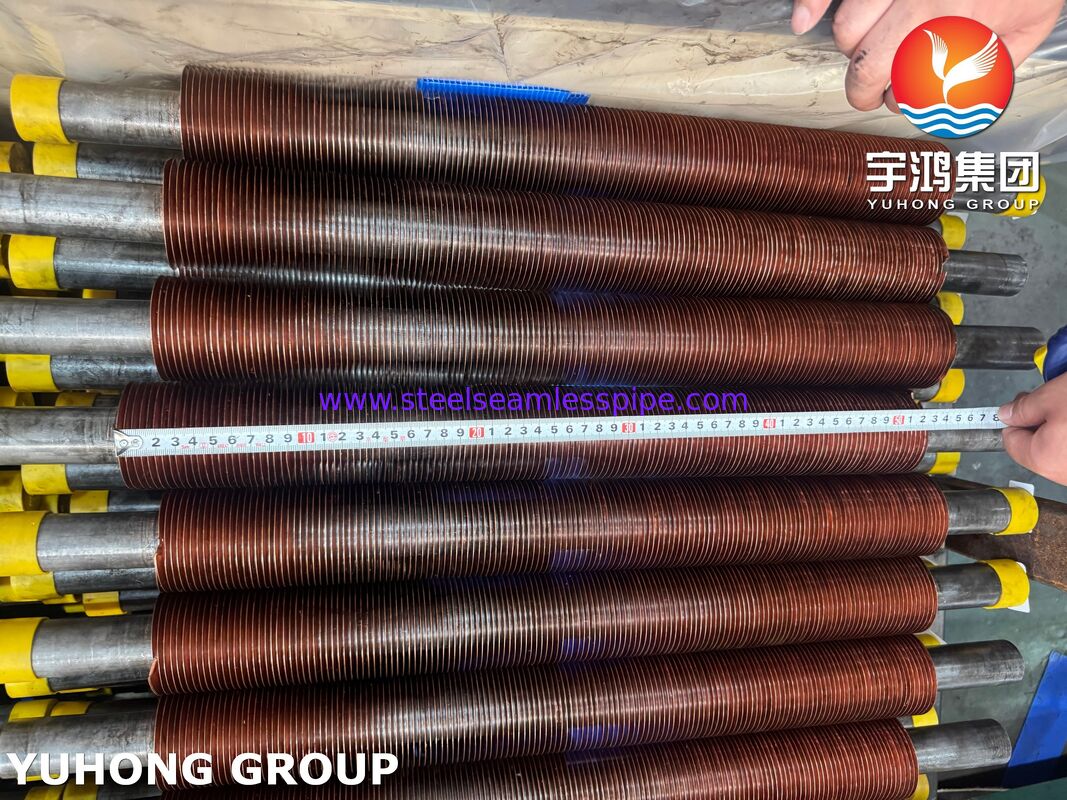

CU-T2 銅フィンを備えた ASTM A106 Gr.B 埋め込みフィン付きチューブは、優れた熱伝導率と長期動作信頼性を必要とする高効率空冷熱交換器および産業用冷却システム向けに設計されています。埋め込みフィンの製造プロセスでは、炭素鋼チューブの表面に精密に加工された溝に銅のフィン ストリップを機械的に挿入して固定し、冶金学的に強力な結合を形成して、優れた熱伝達性能と熱サイクル下でのフィンの緩みに対する耐性を保証します。
ASTM A106 グレード B シームレス鋼管の機械的強度と CU-T2 銅フィンの卓越した熱伝導率を組み合わせたこれらのフィン付きチューブは、空気冷却器、プロセス冷却器、ガス冷却器、オイル冷却器、コンプレッサーアフタークーラー、発電設備、石油化学プラント、および HVAC 熱回収システムで広く使用されています。
埋め込みフィン付きチューブは、ASTM A106 Gr.B チューブの外面に連続螺旋溝を機械加工することによって製造されます。次に、CU-T2 銅フィン ストリップが機械的に巻き付けられ、溝にしっかりと埋め込まれます。ベースチューブの素材はフィンの根元の周りに配置され、フィンを所定の位置にしっかりとロックします。
この製造方法により次のことが可能になります。
ベースチューブ (ASTM A106 Gr.B)
外径範囲:

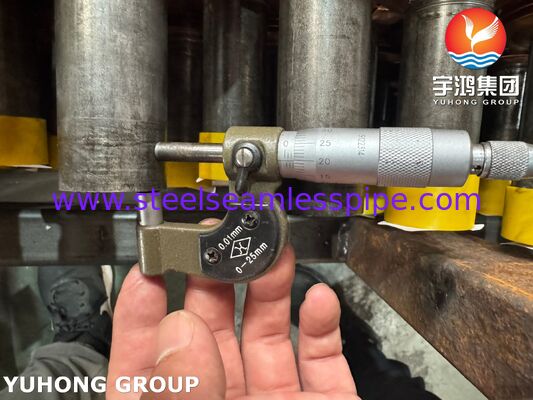

壁の厚さ:
チューブの長さ:
CU-T2 銅フィン

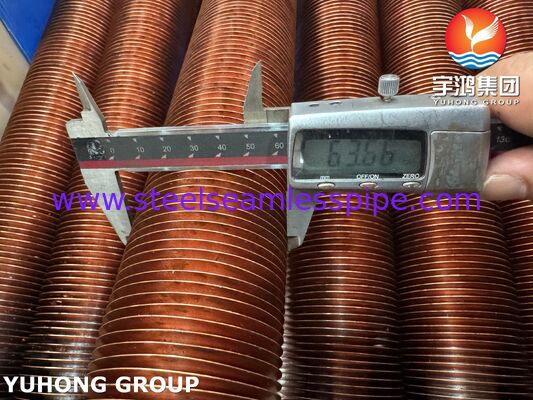

フィンの高さ:

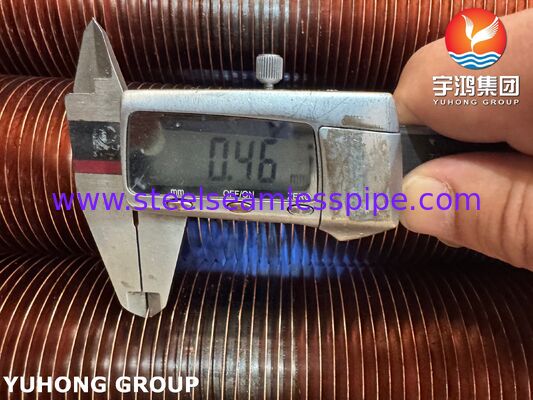

フィンの厚さ:
フィンピッチ:
フィン密度:
熱設計要件に応じて寸法をカスタマイズできます。
ベースチューブ材質
ASTM A106 グレード B シームレス炭素鋼管
適用規格:
代表的な用途:
フィンの材質
CU-T2 銅
適用規格:
特徴:
ASTM A106 グレード B
| 要素 | 構成 （％） |
|---|---|
| カーボン(C) | 最大0.25 |
| マンガン(Mn) | 0.27～0.93 |
| リン(P) | 最大0.035 |
| 硫黄(S) | 最大0.035 |
| シリコン（Si） | 最小0.10 |
| 銅(Cu) | 最大0.40 |
| ニッケル(Ni) | 最大0.40 |
| クロム(Cr) | 最大0.40 |
| モリブデン(Mo) | 最大0.15 |
| バナジウム(V) | 最大0.08 |
CU-T2 銅フィン材質
| 要素 | 構成 （％） |
| 銅+銀(Cu+Ag) | ≥99.90 |
| 酸素(O) | ≤0.015 |
| 不純物合計 | ≤0.10 |
ASTM A106 グレード B チューブ
| 財産 | 価値 |
| 抗張力 | ≧330MPa |
| 降伏強さ | ≧205MPa |
| 伸長 | ≥35% |
| 硬度 | ≤79 HRB (標準) |
CU-T2 銅フィン
| 財産 | 価値 |
| 抗張力 | 200～250MPa |
| 伸長 | ≥30% |
| 熱伝導率 | 約390W/m・K |
| 電気伝導率 | ≥97% IACS |
一貫した品質とプロジェクト仕様への準拠を確保するために、埋め込まれたフィン付きチューブのすべてのバッチは次の検査を受けることができます。
原材料検査
製造検査
機械試験
非破壊検査
最終検査
ASTM A106 Gr.B CU-T2 銅フィンを備えた埋め込みフィン付きチューブは、以下の分野で広く使用されています。
ASTM A106 Gr.B 炭素鋼と CU-T2 銅フィンの組み合わせにより、機械的強度と熱的性能の理想的なバランスが得られます。銅フィンは、低い熱抵抗を維持しながら外部熱伝達表面積を大幅に増加させ、より高い冷却効率と機器の設置面積の削減を可能にします。
信頼性が高くコスト効率の高い熱伝達ソリューションを求める空気冷却器メーカーにとって、埋め込み銅フィン付きチューブは、長期的な動作安定性を確保しながら熱性能を最大化する最も効果的なオプションの 1 つです。
