| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A210 GR.A1 HFW シングルフィニットチューブ |
| 最小注文数量: | 500kgs |
|---|---|
| パッケージの詳細: | プラスチック帽子が付いている層木の場合の/Ironの場合の束 |
| 受渡し時間: | 7days |
| 支払条件: | L/C、T/T |
| 製品名: | 高周波螺旋形の鋸歯状にされたFinned管 | 材料: | 溶接されるアークである場合もある物質的な組合せ |
|---|---|---|---|
| 溶接プロセス: | GMAW | 管の大きさ: | 1.00の″への外径12.75 ″ |
| 羽根の高さ: | 1.25の″への0.375の″ | フィンピッチ: | 1インチあたり1つから7つのひれ |
| フィン厚さ: | 16ga （.060の″）への20ga （.035の″） | ひれの区分の幅: | 5/32の″か5/16の″ |
| 適用する: | 熱交換器、ボイラー、天燃ガスの処置、等。 | ||
| ハイライト: | GR Aの熱交換器のひれ付き管,熱交換器のひれ付き管,SA210 Finned管 |
||

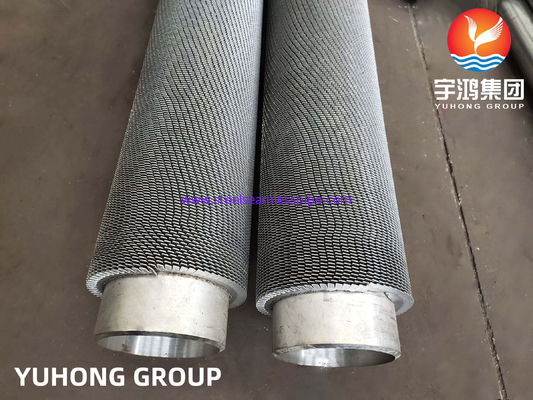

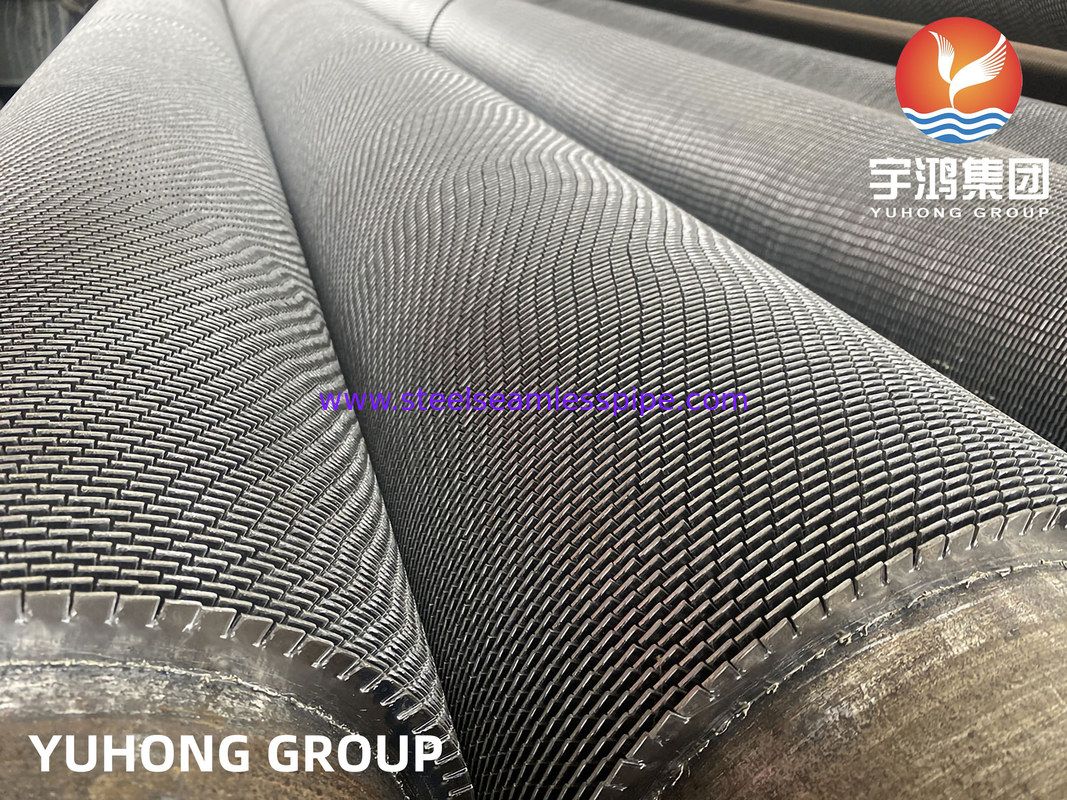

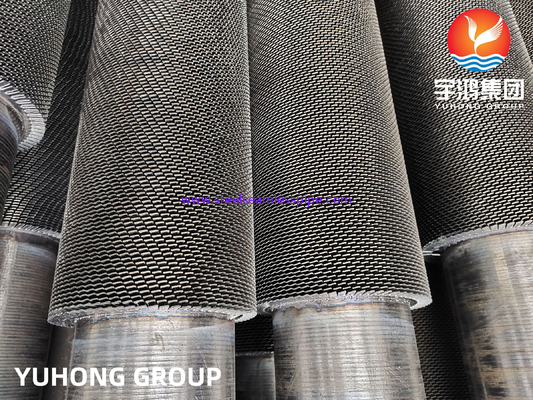

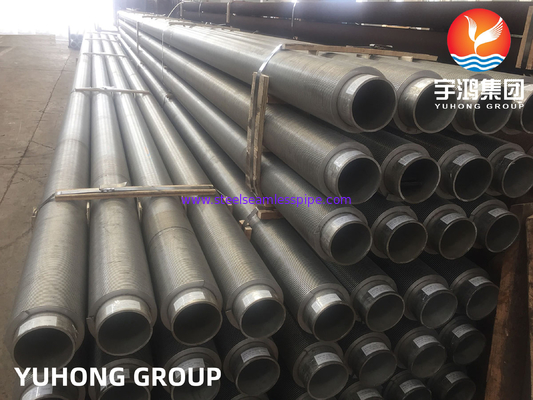

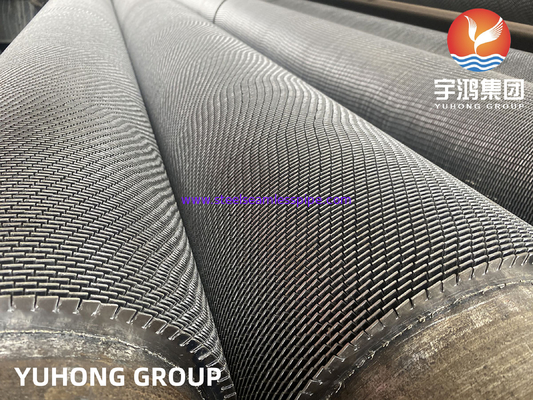

ASTM A210 / ASME SA210 GR. A1 炭酸鋼HFW 歯列状フィニングチューブ
HFW シングルフィニングチューブ高周波溶接螺旋螺旋状のシワ状のペニット管の略です羽根管は,ヘリカルなパターンでベース管の周りに金属の薄いストライプを包み,その後,熱の転送のために表面面積を増やすために羽根をシワして作成されます.
この渦巻きは熱伝達の速度を向上させる従来のフィニングチューブよりも 歯のついたフィニングチューブを より効率的にする.
歯ぎしりしたフィンチューブは,ボイラー,コンデンサー,熱交換機など,様々な産業,例えば発電,石油,ガス,化学加工.
| ユホンググループの 溶接式螺旋状の 尖毛状のペニット管 | |
| 溶接プロセス | GMAW |
| チューブ/パイプサイズ | 1外径0.00"〜12.75" |
| 羽根の高さ | 0.375"から1.25" |
| フィンセグメント幅 | 5/32インチまたは 5/16インチ |
| フィン厚さ | 20ga (.035") から 16ga (.060") |
| フィンピッチ | 1インチあたり1~7羽 |
| 材料 | 弧で溶接できる材料の組み合わせ |
| 管の長さ | 限界はない |
溶接した固体ペニント管と 溶接した歯列ペニント管の違いは何ですか?
羽根 の デザイン に は 主な 違い が あり ます.
1溶接された固体フィニング管は,管の長さに沿って固体で連続したフィニング管を持っています.これらのフィニングは,熱伝達のための大きな表面面積を提供します.熱交換器の効率を向上させるしかし,固いフィニングは,シワのフィニングと比較してより高い圧力低下を引き起こすこともあります.
2溶接された歯列状のペニント管は,長さに沿って歯列状または切断されたペニントを持っています.これらの歯列状は,境界層を壊し,熱伝達の効率を向上させます.硬い羽に比べると,より低い圧力の低下ももたらす.
HFW (High Frequency Welding) のメリットには,以下の通りがあります.
熱伝達効率の向上: 羽根の切断は,境界層を乱し,熱伝達の効率を向上させる渦巻を増加させるのに役立ちます.
圧力の低下: 切断線は,ペニント管の圧力の低下を軽減し,エネルギー節約とシステムの性能向上をもたらすことができます.
耐久性: HFW 溶接 プロセス は,高い 温度 や 圧力 に 耐える よう に し て,羽根 と ベース 管 の 間 に 強く 耐久 的 な 結合 を 作り出します.
汎用性: HFW ヘリカル 歯列状のペニン管は,高効率と耐久性により,発電,化学加工,HVACを含むさまざまな用途で使用できます.
費用対効果
効率的な熱伝送能力により,交換器の総サイズと重量は削減され,材料と設置コストも削減される可能性があります.初期費用と運営コストの両方において 重要な節約につながります.
溶接の整合性
これらのフィンチューブの製造に使用される高周波溶接 (HFW) プロセスは,強力で信頼性の高い溶接を保証し,動作中に障害のリスクを軽減し,チューブ全体の長寿を向上させます.
申請
一般的な申請分野は以下のとおりです.
1発電所の熱交換装置 (電気,原子力,熱,地熱発電所)
2高腐食性システム (冷却機,蒸発機,海水の淡水化,肥料,尿素システム,アンモニア,ガス,腐食性酸)
3石油,化学および石油化学産業
4食品加工と冷蔵産業
5天然ガスの処理
