Yuhong Holding Group Co.,LTD
 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A335 P11 合金鋼スタッズ フィン チューブ |
| 最小注文数量: | 500kg |
|---|---|
| パッケージの詳細: | 場合の/Ironの層木の場合 |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| 製品名: | スタッド付きフィンチューブ | 管の標準: | 炭素鋼、ステンレス鋼、合金鋼 |
|---|---|---|---|
| 管材料: | 炭素鋼、ステンレス鋼、合金鋼 | タイプ: | 散りばめられる溶接 |
| 管OD: | 20mmから219mm | 管の厚さ: | 2mmから16mm |
| 管の長さ: | カスタマイズされるできなさい | ひれの厚さ: | 0.8mmから4mm |
| ひれ密度: | メートルごとの最高の287のひれへのメートルごとの43のひれ | ひれの高さ: | 1.5"への0.25" （6.35mm） （38mm） |
| 応用: | 空気クーラーは、熱交換器、蒸発器、コンデンサーを | ||
| ハイライト: | 合金鋼スタッズ フィン チューブ、ASTM A335 P11 フィン チューブ、熱交換器押出フィン チューブ,ASTM A335 P11 Fin Tube,Heat Exchanger Extruded Finned Tube |
||

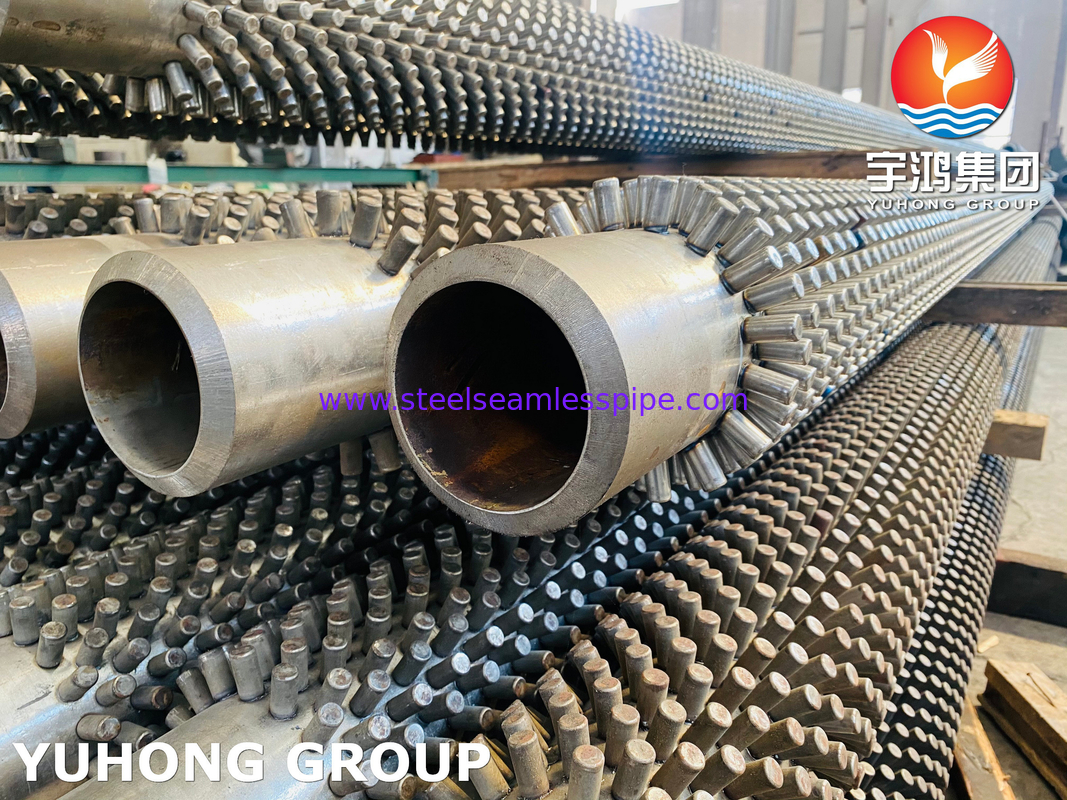

ASTM A335 P11の合金鋼は熱交換器のためのPinのFinned管/管を散りばめた
散りばめられたひれ付き管はPinのFinned管をである表面の突出のスタッドそしてひれがある熱交換器に使用された管散りばめた。これらはそれから熱伝達の効率を改善する管の表面積を高めるのを助ける。これらの管は化学薬品の、石油および天燃ガス工業のような高温および高圧適用で一般的、である。スタッドは炭素鋼、ステンレス鋼および他の合金を含むいろいろな材料から、成っていることができる。ひれはまたアルミニウムか銅のような異なった材料から、作ることができる。散りばめられたPinのFinned管は粗い作動条件に抗するように設計され、熱伝達の適用のための信頼できる選択である。
ひれ付き管の指定
| プロダクト | タイプ | 名前 | 裸の管材料 | ひれ材料 |
| 熱交換器のFinned管 | 埋め込まれる | G-TYPEのひれ付き管 | 炭素鋼、銅、ステンレス鋼、合金 | アルミニウム |
| 突き出される | 単一の金属GOMBINEDの金属 | 炭素鋼、銅、ステンレス鋼、合金 | 銅、アルミニウム | |
|
低いひれ付き管 T-TYPEのひれTUEB |
炭素鋼、銅、ステンレス鋼、合金 | / | ||
|
タケ管 波形の管 |
炭素鋼、銅、ステンレス鋼、合金 |
/ |
||
| 傷 | L/KL/LLのタイプひれ付き管 | 炭素鋼、銅、ステンレス鋼、合金 | 銅、アルミニウム | |
| ひも | ひものひれ付き管 | アルミニウム、銅、炭素鋼、ステンレス製STEL | アルミニウム、銅、炭素鋼、ステンレス製STEL | |
| U-TYPE | U-TYPEの管 | 炭素鋼、銅、ステンレス鋼 | / | |
| 溶接 | HFの溶接のひれ付き管 | 炭素鋼、ステンレス鋼、合金 | 炭素鋼、ステンレス鋼、合金 | |
| H/HHのタイプひれ付き管 | 炭素鋼、ステンレス鋼、合金 | 炭素鋼、ステンレス鋼、合金 | ||
| 散りばめられたひれ付き管 | 炭素鋼、ステンレス鋼、合金 | 炭素鋼、ステンレス鋼、合金 |
合金鋼の化学成分
| 等級 | UNSの指定 | 構成、% | ||||||
| カーボン | マンガン | 最高リン | 最高硫黄 | ケイ素 | クロム | モリブデン | ||
| P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | -- | 0.44-0.65 |
| P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
| P5 | K41545 | 0.15MAX | 0.30-0.60 | 0.025 | 0.025 | 0.50MAX | 4.00-6.00 | 0.45-0.65 |
| P9 | K90941 | 0.15MAX | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.5MAX | 0.80-1.25 | 0.44-0.65 |
| P15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0.025 | 0.025 | 1.15-1.65 | -- | 0.44-0.65 |
| P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50MAX | 2.65-3.35 | 0.80-1.06 |
技術的詳細/基礎管の細部
管の直径:20のmm OD分への219のmm OD最高。
管の厚さ:最低2 mm 16mmまで
管材料:炭素鋼、ステンレス鋼、合金鋼、Cortenの鋼鉄、複式アパートの鋼鉄、極度の複式アパートの鋼鉄、Inconel、Chromeの高い高いニッケル及びIncolloy、CK 20材料および他の材料。
ひれの細部
ひれの厚さ:Min.最高への0.8 mm。4つのmm
ひれの高さ:Max.1.5への分0.25" （6.35 mm）」（38のmm）
ひれ密度:最高へのメートルごとの分43のひれ。メートルごとの287のひれ
材料:炭素鋼、ステンレス鋼、合金鋼、Cortenの鋼鉄、複式アパートの鋼鉄およびIncolloy。
急速な引用語句のために、plzは続く条件と送る:
部分の数、
基礎管:直径、厚さ、長さおよび材料仕様書。
ひれ:材料仕様書、タイプ（固体か鋸歯状になる）、高さ、厚さ、間隔、finned長さおよびunfinnedセクション。溶接準備の細部必要であれば。
必要な配達期間。
散りばめられた管の利点
散りばめられたPinのFinned管は頻繁に熱伝達の適用のために他のタイプの管上の複数の利点があるので選ばれる。管の表面のスタッドそしてひれは熱伝達の効率を改善する表面積を高める。これはより大きい1として同レベルの熱伝達を達成するのにより小さい熱交換器が使用することができることを意味する原価節約に終って。さらに、スタッドおよびひれは層流を破壊し、また熱伝達を高める乱流流れの促進を助ける。散りばめられたPinのFinned管はまた耐久で、それらに高温および高圧適用のための信頼できる選択をする粗い作動条件に抗できる。
1. 散りばめられた管のピン肋骨が密集した構造が付いている片持梁構造であるので、ピン肋骨はすすを集めることを困難にする気流の影響の下で振動する。
2. ガス送管の強い乱流に洗い流すことが原因で、散りばめられた管の熱交換の要素に高熱の移動の効率および強い自己の灰の取り外しの機能がある。
企業のFinned管の適用
