| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA182 F317L ステンレス鋼フランジ |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板ケース・パレット |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| 製品名: | ステンレス鋼のフランジ | 寸法: | ANSIのフランジ、ASMEは、BSフランジを付けたようになる、DINフランジを付けたようになる、EN等フランジを付けたようになるフランジを付けたようになる。 |
|---|---|---|---|
| 標準: | ANSI B16.5、ANSI B16.47シリーズA及びB、MSS SP44、ASA、API-605、AWWAの注文のデッサン | 材料: | ステンレス鋼、炭素鋼、ニッケル合金 |
| サイズ: | 48"への1/2」 | プロセス: | 鍛造物 |
| 圧力: | Class150/300/600/9001500/2500 | タイプ: | 通されたフランジ、フランジ、ソケットの溶接フランジ、溶接首のフランジのスリップは、フランジを重ね継ぎする |
| フランジの表面: | 平らな表面（FF）、上げられた表面（RF）、リング タイプ接合箇所（RTJ） | 適用する: | 石油、化学薬品、等、付属品および関係のビール |
| ハイライト: | ステンレス鋼リング スペーサー フランジ、スペード鋼フランジ、ASME SA182 リング スペーサー フランジ,Spade Steel Flanges,ASME SA182 Ring Spacer Flange |
||

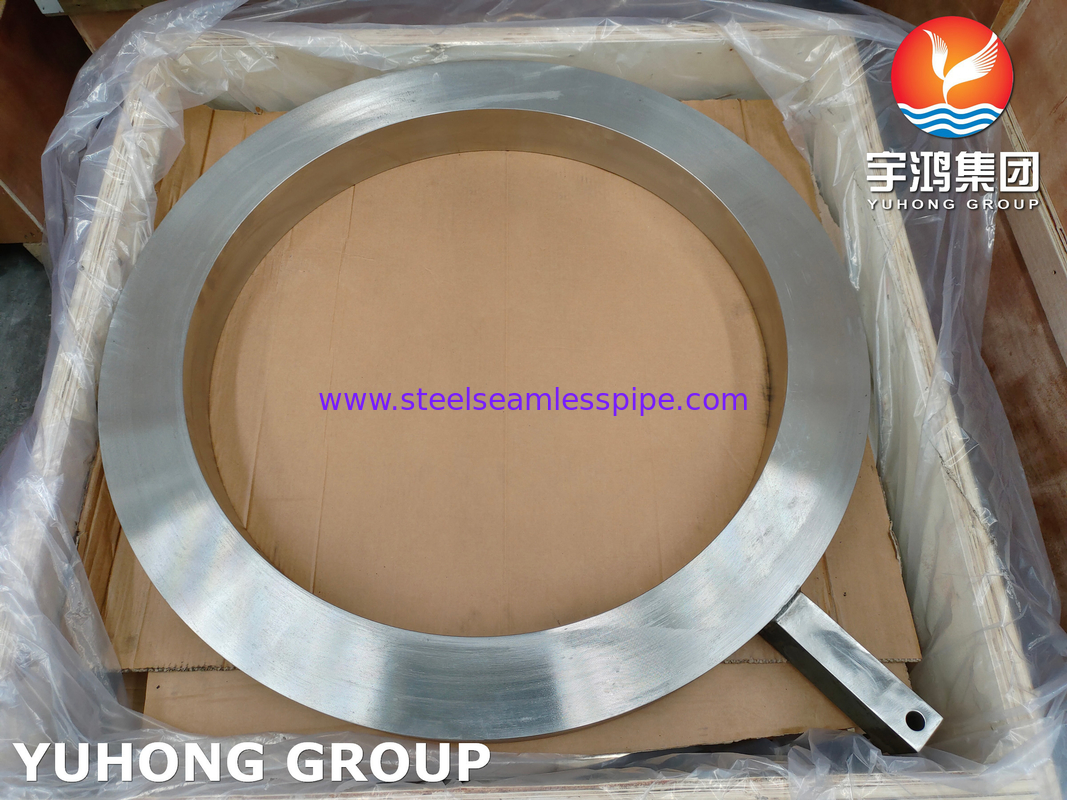

ASTM A182 / ASME SA182 F317L / 1.4449 ステンレス鋼のリング・スペーサー・フレンズ
リング・スペーサー・フレンズ眼鏡ブラインドとしても知られ,パイプラインのセクションを分離または隔離するために使用されるフレンズフィッティングの一種です.金属の直線2つのフランジ間のパイプラインに設置されたとき,リング・スペーサー・フランジは,ラインの維持,検査,変更を容易にする.工業用品の多くで不可欠な部品です管道システムと設備の効率的かつ安全な操作を確保するために,信頼性の高い距離とアライナメントを提供します.
種類:
リング・スペーサー: 円形の距離隔がフレンズの間に合致し,特定の隙間を維持する.
パドル・スペーサー: このパドルのような形状の距離隔は,距離を維持するためにより実質的または特定の形が必要とされるアプリケーションで使用されます.
利点:
耐腐食性: ステンレス鋼の構造により,厳しい環境でも長持ちします.
耐久性: 高強度と耐磨性により,これらの距離隔は長期使用に信頼性があります.
精度: 管道システムと設備の適切な機能に不可欠な正確な距離と調整を保証します.
汎用性: 異なる用途と要求に合わせて,様々なサイズと構成で提供されています.
設置 の 簡単 な 方法: 簡単に設置・取り外し,保守・修理を容易にするように設計されています.
ASME SA182 F317L ステンレス鋼のフレンズの同等級
| 標準 | 工場 NR | UNS | JIS | EN について |
| SS 317 | 1.4449 | S31700 | SUS 317 | ほら |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
ASME SA182 F317L ステンレス鋼フレンズの化学組成
| グレード | C について | ミニ | そうだ | P | S | C.C. | モー | ニ | フェ |
| SS 317 | 0.08 最大 | 2.0 最大 | 1.0 最大 | 0.045 最大 | 0.030 最大 | 18.00 20ドル00 | 3.00 ¥400 | 11.00 ¥ 1500 | 57.845分 |
| SS 317L | 0.035 最大 | 2.0 最大 | 1.0 最大 | 0.045 最大 | 0.030 最大 | 18.00 20ドル00 | 3.00 ¥400 | 11.00 ¥ 1500 | 57.89分 |
機械的強度ASME SA182 F317L ステンレス鋼のフレンズ
| 密度 | 溶融点 | 張力強度 | 収益力 (0.2%オフセット) | 伸縮 |
| 7.9 g/cm3 | 1400 °C (2550 °F) | サイ ¥ 75000, MPa ¥ 515 | PSI ¥30000, MPa ¥205 | 35 % |
| 7.9 g/cm3 | 1400 °C (2550 °F) | サイ ¥ 75000, MPa ¥ 515 | PSI ¥30000, MPa ¥205 | 35 % |
ASME SA182 F317L ステンレス鋼のフレンズ
| スタンダード | クラス | 直径 | ボルトの円径 | ボルト数 | ボルトサイズ | ボルトホールの直径 |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| AS 2129 フランジ | 表 C | 95 | 67 | 4 | 13 | 14 |
| 表D | 95 | 67 | 4 | 13 | 14 | |
| 表 E | 95 | 67 | 4 | 13 | 14 | |
| 表 F | 95 | 67 | 4 | 13 | 14 | |
| 表 H | 114 | 83 | 4 | 16 | 17 | |
| 表 J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B165 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| ISO 7005 (DIN) フレンズ | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
フレンジのグレード
ステンレス鋼のフレンズ:F304,F304L,F304H,F316,F316L,F316Ti,F310,F310S,F321,F321H,F317,F317L,F347,F347H,F904Lなど
デュプレックス・ステール・フレンズ: UNS S31803, 2205, S31254 (254SMO)
スーパーデュプレックス・ステールフレンズ:UNS S32750,UNS S32760,UNS S32304,S31500
炭素鋼のフレンズ:ASTM A105,A105Nなど
合金鋼フレンズ:F1,F11,F22,F5,F9,F91など
下記のようにニッケル合金フレンズ
モネル400とK500
インコネル600,601,617,625,690,718,X-750
インコローイ800,800H,800HT,825,925
ハステロイ C22,C4,C276,S,C2000,G-30,G-35,X,N,B,B-2,B-3
適用する
パイプシステム: 管道で使用され,フレンズ間の正しい距離を維持し,適切なアライナメントを保証し,パイプにストレスを防止します.
圧力容器: 圧迫容器で使用され,構造の整合性を維持するために不可欠な一貫した距離と調整を保証します.
熱交換機: 熱交換機で使用され,部品間の必要な隙間を維持し,効率的な熱伝送を促進します.
産業用機器: 精密な距離と調整が最適な性能のために不可欠な様々な産業機械に存在します.
