Yuhong Holding Group Co.,LTD
 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SB163 Monel 400/UNS N04400 |
| 最小注文数量: | 100kg |
|---|---|
| パッケージの詳細: | 合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| 製品名: | GタイプのFinned管 | 管の標準: | ASTM B163、ASME SB163 |
|---|---|---|---|
| 管材料: | Monel 400 （UNS N04400） | タイプ: | 埋め込まれるGのタイプ |
| 管OD: | 最高20mmへの219mm OD。 | 管の厚さ: | 2mmから16mm |
| 管の長さ: | カスタマイズされるできなさい | ひれ材料: | アルミニウム、 |
| ひれの厚さ: | 0.8mmから4mm | ひれの高さ: | 1.5"への0.25" （6.35mm） （38mm） |
| ひれ密度: | 、1インチあたりFPI/finsカスタマイズしなさい | ||
| 高いライト: | ASME SB163 Monel 400のニッケル合金の管Gのタイプ埋め込まれたFinned管 | ||

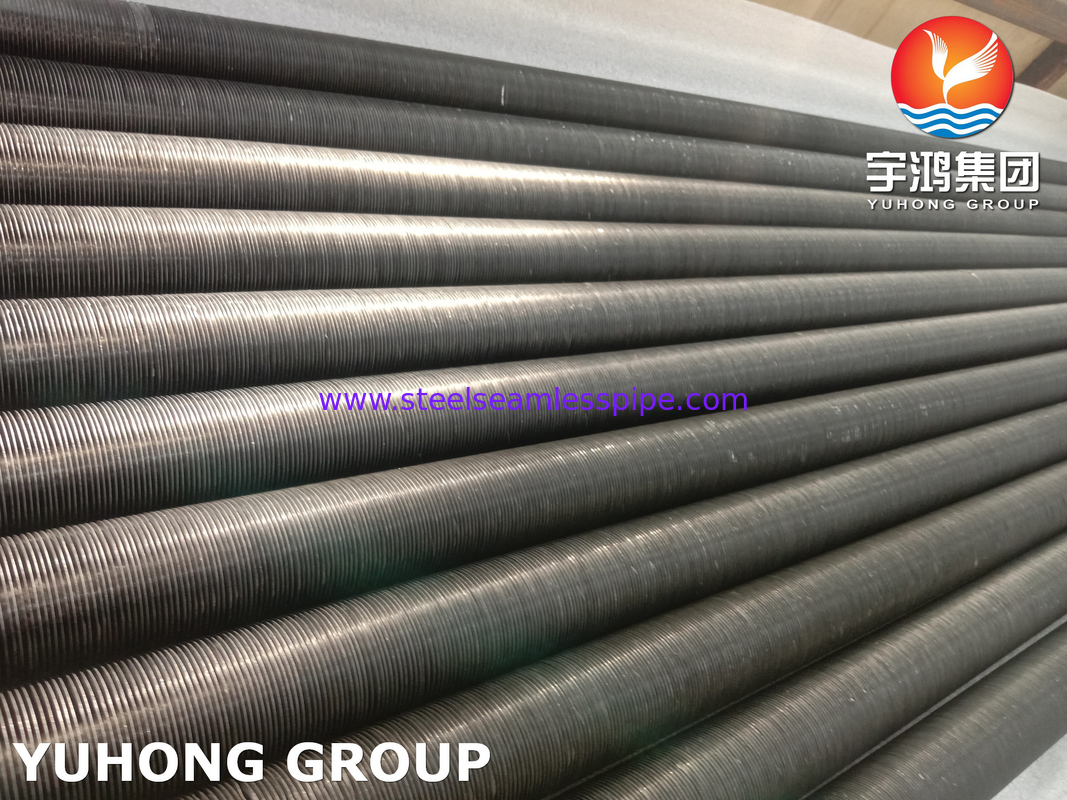

アルミニウムひれが付いているGタイプの埋め込まれたひれ付き管ASME SB163 Monel 400のニッケル合金の裸の管
Gタイプの埋め込まれたひれ付き管はひれが管に耕され、場所に堅くひれの基盤のまわりで閉まるために溝を強制するロールによって締まる溝に機械的に埋め込まれるタイプの周辺を取巻いてfinned管である。私達は基礎管およびひれ材料の次の組合せのGひれの管を供給してもいい:
基礎管材料:炭素鋼、合金鋼、穏やかな鋼鉄、ERWか継ぎ目が無いプロセスによって製造されたステンレス鋼および管
ひれ材料:アルミニウム、銅
Gひれの管または埋め込まれたひれ付き管は何であるか。
埋め込まれたひれ付き管またはGのひれ付き管ひれが基礎管で外的に加えられる延長表面のひれ付き管である。溝は基礎管で絶えず形作られ、ひれの端は溝で挿入される。ひれが溝で挿入された後一組のローラーは溝を満たすために支持するのに使用され、ひれは基礎管でそれからしっかり埋め込まれる。
GタイプのFinned管の特徴:
1. コンパクト デザイン
2. 高性能
3. 容易な取付け
4. より少ないスペースは要求した
5. より少なくケーブルで通信する
6. 最大限に活用された表面
7. 最も良い技術は使用した
8. 平均腐食防止
9. より少ないエネルギー消費
10. 高められた信頼性
11. 低い維持
12. 高い機械抵抗
Monel 400は高温、また塩を加えるためにおよび腐食性の解決で海水および蒸気に対して抵抗力があるニッケル銅の合金（約67% NI – 23%のCU）である。合金400は冷間加工によってしか堅くすることができない堅実なソリューションの合金である。このニッケル合金はよい耐食性のような特徴を、よいweldabilityおよび高力表わす。塩気のある割れる圧力腐食への優秀な抵抗と結合されるほとんどのfreshwatersの急速に流れるか、または、および海洋の適用および他の非酸化の塩化物の解決の広い使用に導かれるいろいろ腐食性の条件への抵抗海水の低い腐食度。
ASME SB163 UNS N04400/Monel 400のニッケル合金の管の化学成分
| 等級 | C | Mn | Si | S | CU | Fe | NI | Cr |
| Monel 400 | 最高0.30 | 最高2.00 | 最高0.50 | 0.24max | 28.0-34.0 | 最高2.50 | 63.00分 | – |
ASME SB163 UNS N04400/Monel 400のニッケル合金の管の機械特性
| 要素 | 密度 | 融点 | 引張強さ | 降伏強さ（0.2%Offset） | 延長 |
| Monel 400 | 8.8 g/cm3 | 1350の°C （2460 °F） | Psi – 80,000、MPa – 550 | Psi – 35,000、MPa – 240 | 40% |
ASME SB163 UNS N04400/Monel 400のニッケル合金の管の物理的性質
| 特性 | メートル | 帝国 |
|---|---|---|
| 密度 | 8.8 gm/cm3 | 0.318 lb/in3 |
ASME SB163 UNS N04400/Monel 400のニッケル合金の管圧力評価
|
管O.D。 |
管（インチ）の壁厚さ | |||||||
|---|---|---|---|---|---|---|---|---|
| .028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
| 働き圧力（psig） | ||||||||
| 1/8 | 7900 | 10100 | ||||||
| 1/4 | 3700 | 4800 | 7000 | 9500 | ||||
| 5/16 | 3700 | 5400 | 7300 | |||||
| 3/8 | 3100 | 4400 | 6100 | |||||
| 1/2 | 2300 | 3200 | 4400 | |||||
| 3/4 | 2200 | 3000 | 4000 | 4600 | ||||
| 1 | 2200 | 2900 | 3400 | 3900 | 4300 | |||
適用
1. 海洋工学。
2. 化学薬品および炭化水素のプロセス用機器。
3. ガソリンおよび清水タンク。
4. 原油の酒造機。
5. 脱気のヒーター。
6. ボイラー給水のヒーターおよび他の熱交換器。
7. 弁、ポンプ、シャフト、付属品および締める物。
8. 産業熱交換器。
9. 塩素で処理された溶媒。
10. 原油の蒸留塔。
11. ゴム製植物
12. 発電所
13. 石油産業
14. 化学工業
熱い液体からのより冷たい液体管の壁を通してへの熱の移動を含む適用のために、ひれ付き管は使用される。通常、液体の1つが空気または他のガスの空気熱交換器のため、空気側面の熱伝達率は大いにより低く、そう付加的な熱伝達の表面積であるまたはひれ付き管交換体は非常に有用である。finned管交換体の全面的なパターン流れは頻繁に直交流であるが、それはまた並流または向流のどれである場合もある。
ひれが熱交換器の管の有効な表面積を高めるのに使用されている。なお、finned管は管の外のの熱伝達率が内部のそれよりかなり低いとき使用される。すなわち、熱交換器および熱液体を熱交換器を乾燥するために乾燥するように液体にからガス、蒸気蒸気のようなガスへの、移る熱。
GタイプのFinned管の特徴
1. コンパクト デザイン
2. 高性能
3. 容易な取付け
4. より少ないスペースは要求した
5. より少なくケーブルで通信する
6. 最大限に活用された表面
7. 最も良い技術は使用した
8. 平均腐食防止
9. より少ないエネルギー消費
10. 高められた信頼性
11. 低い維持
12. 高い機械抵抗
GタイプのFinned管が使用される企業
1. ゴム製植物
2. 発電所
3. 石油産業
4. 化学工業
他の適用
1. 海洋工学。
2. 化学薬品および炭化水素のプロセス用機器。
3. ガソリンおよび清水タンク。
4. 原油の酒造機。
5. 脱気のヒーター。
6. ボイラー給水のヒーターおよび他の熱交換器。
7. 弁、ポンプ、シャフト、付属品および締める物。
8. 産業熱交換器。
9. 塩素で処理された溶媒。
10. 原油の蒸留塔。
