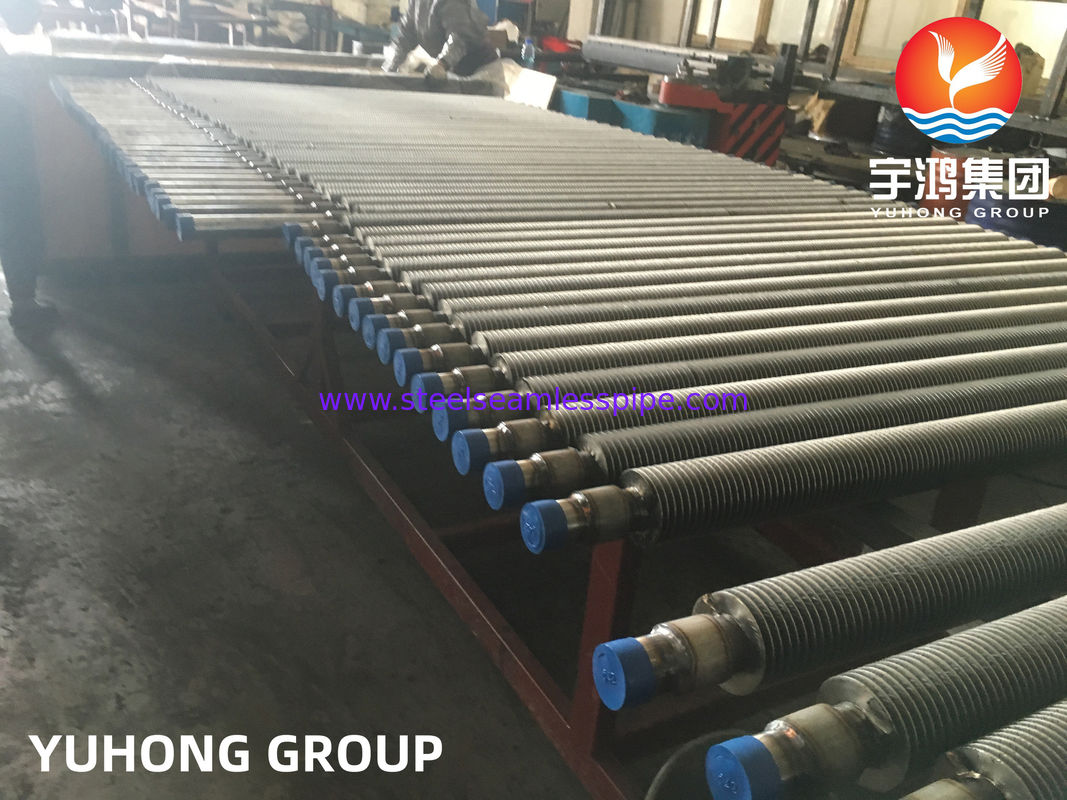

高周波抵抗溶接ヘリカル鋼フィンチューブ フィン付きチューブ SA213 T12 合金鋼 SS409 熱交換器ボイラー

高周波抵抗溶接ヘリカル鋼溶接フィンチューブ フィンチューブ SA213 T12 合金鋼 + SS409 熱交換器、エアクーラー、コンデンサー用

1.製品詳細:

2.支払いと配送条件:

3.製品詳細説明

SA213 T11合金鋼管 + SS409フィン高周波抵抗溶接加熱管


4.詳細:
高周波抵抗溶接ヘリカル鋼フィンチューブは、ボイラー排ガスからの廃熱回収に広く使用されています。

5.説明:
■ 一般的な製造プロセス: フィンストリップは連続的に螺旋状に溶接され、研磨されたベアチューブに巻き付けられます。そして、チューブとフィンは高周波抵抗溶接技術を使用して結合されます。
■ ソリッドプレーンとセレーションヘリカル溶接鋼フィンチューブを製造しています。また、すべてのスパイラル溶接チューブは、フィンチューブの中央または端で曲げることができ、これをヘアピンチューブと呼びます。

6.ソリッドヘリカル溶接フィンチューブの追加サービス:

■ 高周波溶接機の出力電源: 200KWまたは300KW

■ 高周波抵抗溶接スパイラルフィンチューブの品質は、ベアチューブとフィン材料間の機械的結合を確認するために、静水圧または空気圧テストおよび引張テストによって保証されています。

■ 許容基準: 高周波抵抗溶接フィンの寸法、許容誤差、およびテストに関する国際規格またはクライアントの納品条件（TDC）。

■ 目視検査: フィンの未溶接部分、フィン加工後のフィンの損傷、銅汚染、破れ、巻き付きなど…

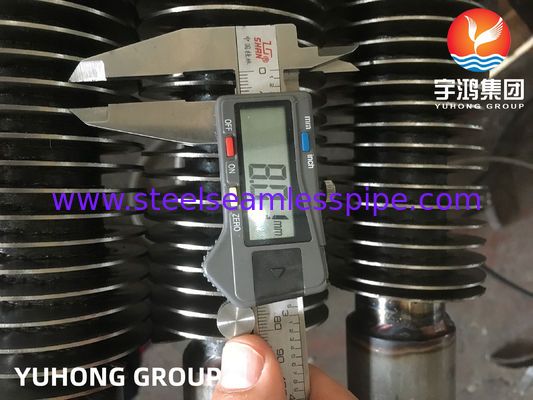

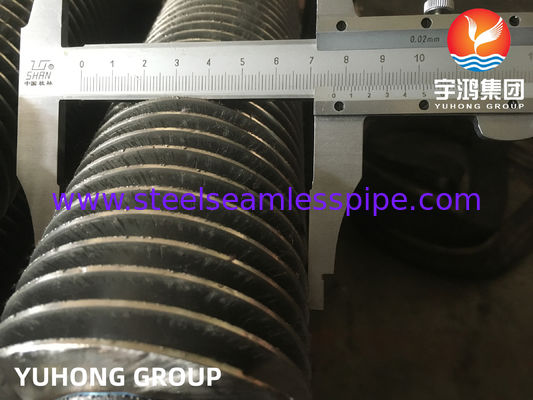

■ 寸法検査: フィン高さ、フィン間隔、フィンの傾斜、フィンの波形、フィン付き部分とフィンなし部分の長さなど…

■ 曲げ検査: 楕円度、厚さ、面積の減少。

■ コーティング: 外側-赤色酸化亜鉛リン酸塩プライマー、内側-水溶性タブレット形式の揮発性腐食抑制剤（VCI）。

■ フィンエンド仕上げ: ベベル（30〜35度）

■ 納品条件: チューブの端は直角にカットされ、バリがなく、内部が乾燥し、空気が吹き込まれてきれいにされ、ヘリカル溶接チューブの両端にニスが塗布されています。大陸輸送用に乾燥剤も各パッケージに入れられています。

■ ドキュメントには、QAP、WPS、PQR& WPQ、原材料ミル証明書、検査およびテストサンプル結果、およびメーカーの保証書が含まれます。

7.用途:
高周波抵抗溶接ヘリカルフィンチューブは、燃焼ヒーター、熱交換器、ボイラー、エコノマイザー、予熱器、クーラー、ヒートパイプ、ヒーターなどに広く適用されています…。

8.仕様:
さまざまなフィンとチューブ材料の組み合わせが利用可能です。

9.寸法データシートは提供できます。

10.競争上の優位性:

■ 4つのERW高周波溶接フィン加工ラインを含む10,000平方メートル以上のワークショップがあり、1日の生産能力は約40トンです;

■ 高周波溶接スパイラル鋼管の品質保証計画。（2.1）プレーンチューブとフィンの両方の原材料管理。（2.2）WPS、PQR&WPQなどのプロセス管理。製造前の溶接堆積効率テスト、非破壊検査および引張テストなど。（2.3）レポートによる最終検査管理（目視および寸法検査など…）。

■ 高周波抵抗溶接フィンチューブは、効率を達成するために最大表面積まで一体的に拡張されています。高周波溶接フィンチューブの熱伝達率は、他のプレーンチューブの約8〜9倍です。

■ この溶接ヘリカルフィンチューブは、熱接触抵抗と損失を排除する単一の一体型ユニットです。一般的に、ステンレス鋼フィンの場合、チューブ側の温度は最大800度です。低炭素鋼は、最大475度まで耐えることが最も一般的な選択肢です。
