| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA213 |
| 最小注文数量: | 1トン |
|---|---|
| 価格: | 1-150000 USD |
| パッケージの詳細: | 鉄枠付きポリウッドケース |
| 受渡し時間: | 30~60 日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1500トン/月 |
| 製品: | フィンチューブ | タイプ: | HFWフィンチューブ |
|---|---|---|---|
| ベースチューブ標準: | ASME SA213 | ベースチューブ材料: | T12 |
| フィン素材: | 炭素鋼,ステンレス鋼,アルミニウムなど | フィンチューブパッキング: | 鉄枠付きポリウッドケース |
| ハイライト: | ASME SA213 シームレスフィンチューブ,T12 HF溶接フィンチューブ,ラジエーターの継ぎ目が無いFinned管 |
||

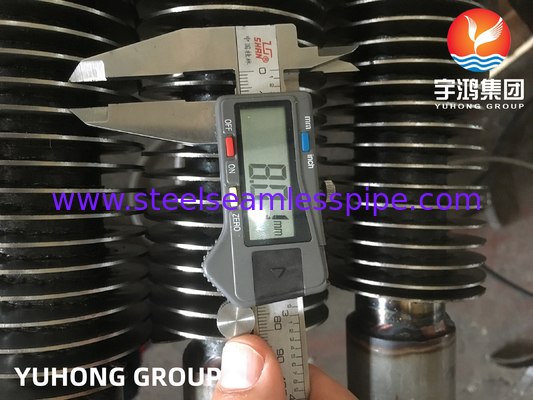

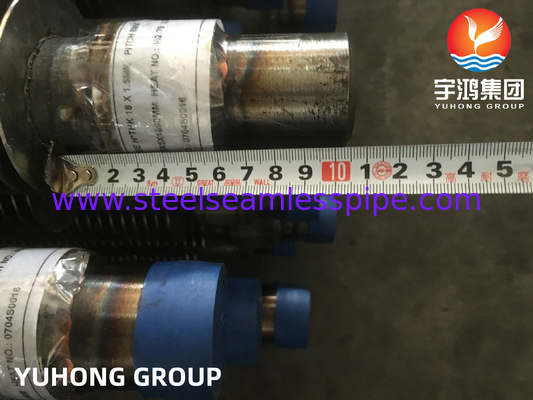

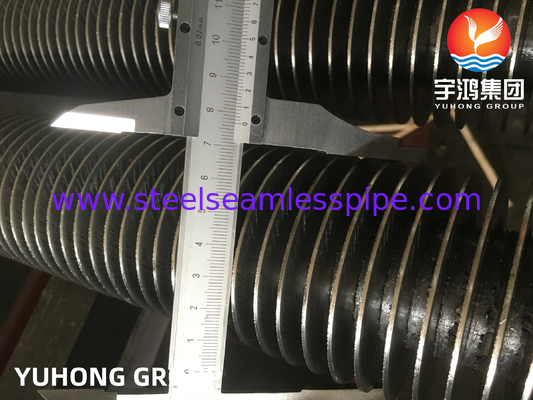

ASME SA213 無縫 T12 HF 溶接用ラジデーター用フィニングチューブ
ユホンググループ産業プロジェクトや業界に様々な溶接フィンチューブを供給しています. 私たちの製品はすべて国内で調達,開発,生産されています.顧客が特定のアプリケーションに必要な製品に即座にアクセスできるということです品質と製造基準が最高で 地元で配慮した 顧客サービスが提供されるようにします
このページは,ASME SA213 TP12 高周波溶接 (HFWフィンチューブ) についてです.鋼鉄や不?? 鋼のストライプや鋼鉄の丸い棒/棒を直接パイプ/チューブの表面に溶接するHFWのフィンのチューブは,赤裸のチューブよりも熱伝送効率をはるかに向上させることができます. ベースパイプ/チューブにフィンの密度で溶接されているため,これらのフィニング管は,振動条件でしばしば使用することができます.
HFWフィンのチューブには多くの種類があります: 尖ったフィンのチューブ,平らなフィンのチューブ,非常に高い温度で使用できます.熱圧,酸化,腐食などにより,フィンの松散を防止します..ユホン社は33年以上に渡って このフィンチューブを販売し 70カ国以上で販売しています
一般仕様 フィンチューブ
ベースパイプオーダー: 15.88-219.1mm
フリンの高さ: 6~50mm
フィン厚さ: 0.3-3.0mm
フィンピッチ: お客様の要求に応じて
端:平らな端,斜め端
両側にフィンの領域がない: お客様の要求と図示として
各種型のフィニングチューブに関する仕様
| タイプ | 記述 | ベースチューブ | フィン仕様 (mm) | ||
| 過剰摂取量 (mm) | フィンピッチ | 羽根の高さ | フィン厚さ | ||
| 埋め込み | G型フィンチューブ | 16から63 | 2.1~5 | <17 | - ゼロだ4 |
| エクストルーデッド | シングルメタル・コンビネーション・メタル | 8から51 | 1.6~10 | <17 | 0.2-0 だった4 |
| 低いフィンのチューブ T型フィンのチューブ | 10から38 | 0.6~2 | <1.6 | - ゼロだ3 | |
| バンブーチューブ | 16から51 | 8.0~30 | <2.5 | / | |
| 傷 | I/kl/ll型フィンチューブ | 16から63 | 2.1~5 | <17 | - ゼロだ4 |
| 文字列 | ストリングフィンチューブ | 25~38歳 | 2.1-3.5 | <20 | 0.2-0 だった5 |
| U型 | U型チューブ | 16~38歳 | / | / | / |
| 溶接 | HF溶接のフィンチューブ | 16から219 | 3~25 | 5~30 | 0.8-3 |
| H/HH型フィンチューブ | 25〜63 | 8~30 | <200 | 1.5-3 だった5 | |
| 羽根管 | 25から219 | 8~30 | 5~35 | φ5-20 | |
ベースパイプ/チューブ材料:
1.ステンレス鋼:ASME SA213/ASTM A213,ASME SA249/A249,ASME SA312/A312
(TP304,304L,TP304H,TP310S,TP310H,TP316L,TP316H,TP316Ti,TP317,TP317L,TP321,TP321H,TP347,TP347H,TP904L)
2.複合鋼/超複合鋼:ASME SA789/A789,ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.炭素鋼:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.合金鋼:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.ニッケル合金鋼:ヘストロイ / インコネル / 純ニッケル / NS合金 / 銅合金鋼
フィン素材:合金鋼 ステンレス鋼 炭素鋼
羽根管の特徴
高性能
簡単にインストール
簡単にインストール
必要なスペースが少ない
最適化された表面
最新の技術
エネルギー消費が減る
信頼性が向上する
維持費が少ない
高い機械的耐性
コンパクトなデザインなど
ASME SA213チューブの詳細
ASME SA213この仕様は,シームレスフェリットおよびオウステニット鋼ボイラー,超熱器,および熱交換器のチューブをカバーし,グレードT5,TP304等に指定されています.ボイラー,超熱器,熱交換器,凝縮管およびその他の用途.
化学成分 (%) --MAX K11562
| グレード | C について | ミニ | P | スウ | そうだ | C.C. | モー |
| T12 | 0.05-0 だった15 | 0.3-061 | 0.025 | 0.025 | 0.5 | 0.8-125 | 0.44-0 だった65 |
メカニカルプロパティ K11562
| グレード | 張力強度,分 | 収力強度 (0.2%オフセット,分) | 伸縮 | ブリーネル/ヴィッカース | ロックウェル |
| T12 | ksi-60,MPa-415 | ksi-32,MPa-220 | 30% | 163 HBW/170 HV | 85 HRB |
検査と検査
| 検査と試験:G-フィン;L-フィン;LL-フィン;KL-フィン;外押ししたフィン・フィンチューブ | |||
| 1化学成分 | |||
| 2メカニカルプロパティ | |||
| 3水静止試験 | |||
| 4パネウマティックテスト | |||
| 5波羅スコピー検査 | |||
| 6エディ電流テスト | |||
| 7張力試験 (ビメタルチューブのみ) |
関連産業
1石油・石油産業わかった
2金属産業
3電力産業
4軽工業
5製薬産業
6食品産業
7化学産業
適用する
1.ボイラー (カルデラ)
2節約者
3フィンチューブ
4廃棄熱の回収
5空気冷却機/オイル冷却機/水素冷却機/発電機冷却機
6空気熱器 / 空気冷却熱交換器 / スーパーヒーター / 燃焼式ヒーターHRSG
7熱管技術
1パーツ数
2ベースチューブ:直径,厚さ,長さ,材料の仕様
3フィン:材料の仕様,種類 (固体または尖毛),高さ,厚さ,間隔,フィン長さおよび非フィン切片.必要に応じて溶接準備の詳細.
4配達期間が必要
