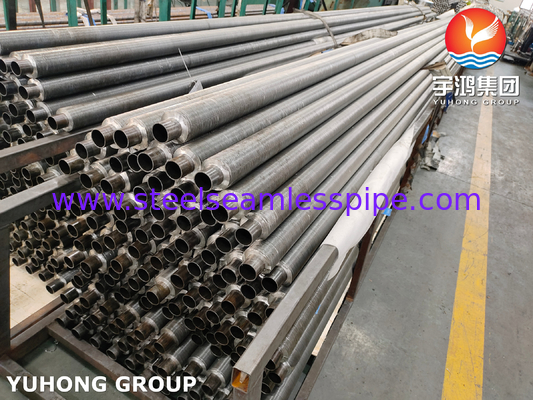

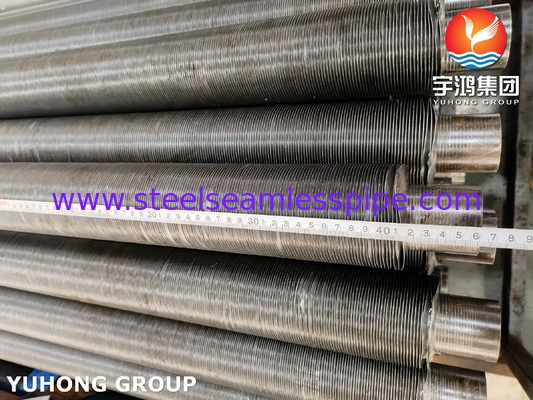

SA179 空気冷却ラジエータ用 組み込み型G型フィニングチューブ アルミフィニング

概要

フィンチ管は様々な形と材料に分けられ,一般的に工業用暖房,冷却などに使用されます.熱源として高周波の電源を使用して,同時に鋼管とストライプを熱します通常は高品質のシームレス鋼管で作られ,その直径,壁厚み,長さはユーザーのニーズに応じて選択できます.異なるニーズを満たすことができる.

羽根管は,羽根管ラジエーターの主な熱消耗部品である.羽根管の利点は,小さいサイズ,大きな熱消耗面積,耐腐蝕性,高圧耐性一般に,羽根管の直径,幅,距離が熱散効果に影響を及ぼします.通常,コンベクション熱散を使用します.上部冷却と下部加熱の問題なく安定して均質な熱散を保証する.

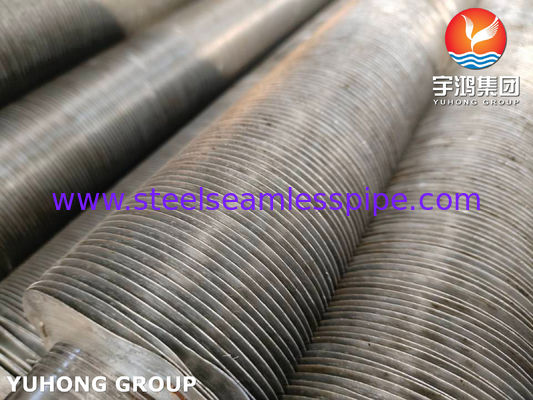

埋め込まれたペニント管鋼管の上で一定の幅と深さを持つ,前加工された螺旋溝であり,その後,鋼管の管にローティングで鋼筋のストライプが埋め込まれます.特定のプレストレンジング力による螺旋溝にしっかりと固定され,鋼管と鋼管の間の特定の接触面を確保します.鋼筋のリバウンドと落ちるのを防ぐために鋼筋の両端が鋼管に溶接され,安装を容易にするため,鋼筋と螺旋溝の間には一定の側面の隙間がある必要があります.横の隙間が干渉を形成するには小さすぎる場合さらに,包装された鋼筋は常に一定の反発度があります.鉄筋と螺旋溝の底面の間の結合が不十分になる一般機器で低コストでインプレージングフィンを行うことができるが,プロセスは複雑で生産効率は低い.

A179チューブの特徴

A179チューブ (ASTM A179) は,低炭素鋼熱交換管のシームレス冷引鋼管の仕様である.その主な特徴は以下の通りである.

• 低炭素鋼:通常,0.18%を超えない炭素含有量で構成され,良質な溶接性および加工性を有する.

• 張力強度:最小出力強度は3万psi (207 MPa) で,張力強度は4万5000psi (310 MPa) である.

• 柔らかさ: 柔らかさが高いため,簡単に形作られ,形作られる.

• 縫い目のない構造: 縫い目のないプロセスで製造され,統一性を確保し,溶接管に存在する弱点を排除します.

• 冷画:冷画は寸法精度と表面仕上げを向上させる.

• サイズ: 各種直径と壁厚さで入手可能.通常は外径1⁄2インチから4インチまで.

• 長さ: 特定の要求に応じてカスタム長さを製造することができます.

• 温かい環境に適した: 耐腐蝕性が限られている. 攻撃的なメディアへの曝露が最小限であるアプリケーションで使用される.

SA179/A179 ベースチューブの仕様

A179の化学組成

A179の機械特性


適用:

• 発電所の熱交換器 (電気,原子力,熱,地熱発電)
• 蒸気コンデンサートシステム
• 化学・石油化学産業
• 食品加工工場
• 冷蔵技術
• 産業 (鉄鋼工場,焼却炉,ガス圧縮装置)
