| 起源の場所: | 中国、米国、韓国、UE |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ステンレス鋼の波紋型フィンチューブ |
| 最小注文数量: | 50PC |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 複合木製のケース/鉄製のケース/プラスチックキャップのバンドル |
| 受渡し時間: | 10days-> |
| 支払条件: | T/T,L/C |
| 供給の能力: | 1ヶ月あたりの1500トン |
| ステンレス鋼: | TP304、TP304L、TP310S、TP316L、TP316Ti、TP321、904L | スタンダード: | A213, A269, A789, B163, B407 |
|---|---|---|---|
| 過剰摂取: | 12.7mmから139.8mm | FPIについて: | 8〜30mm |
| 羽根の高さ: | <2.5mm | ||
| ハイライト: | TP304 ステンレス鋼の波紋型フィンチューブ,予熱装置 波紋型フィンチューブ,TP316L ステンレス・スチール 波紋状のフィン・チューブ |
||

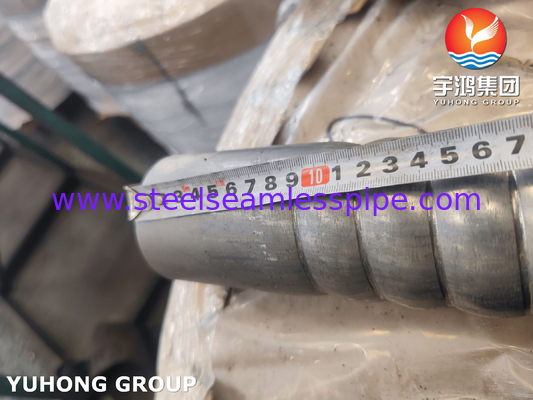

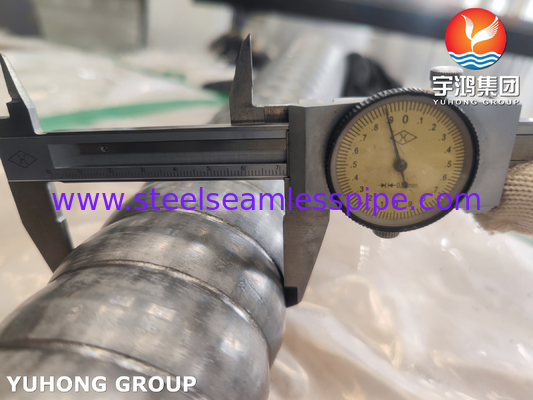

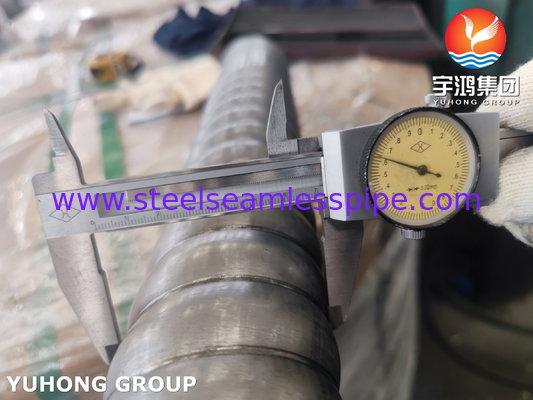

TP304 TP304L TP316 TP316L ステンレス鋼コルゲートフィンチューブ 予熱装置用
ベローズは、ボイラー煙道、廃棄物処理施設の予熱器、白煙防止用予熱器の伝熱管など、数多くの実績があります。
ベローズの内面形状が突出しており、管内を流れるガスに乱流を発生させます。これにより、内管の熱伝達効率が2倍になります。同じ機能を持つが、円形断面のプレーン鋼管（滑らかな管）を使用する装置よりもコンパクトになり、材料費、輸送費、装置スペースの削減に貢献します。
廃棄物処理施設、原油ボイラー、石炭ボイラーでは、塩化水素や三酸化硫黄と混合した可燃性ガスが塩酸や硫酸の形で煙道管を腐食させ、深刻な問題を引き起こす可能性があります。塩酸と硫酸の腐食露点を考慮すると、ステンレス鋼管では対応できません。当社の特殊鋼製ベローズは、塩酸と硫酸の腐食露点に対応し、それを打ち消すことができます。
当社の能力
| 一般的なローフィンチューブの生産能力 | ローフィンチューブの仕様（'N' フィン） |
フィン加工設備：10台のフィン加工機; 1日あたり最大3000メートル; |
チューブOD：12.7 mm～25.4mm チューブ長：最大18メートル フィン高さ：1.2 mm～2.77mm フィン厚さ：約0.3mm フィンピッチ：30 FPI / 28 FPI / 26 FPI / 36 FPI / 43 FPI |
チューブ材料
ASTM A213 / A213M：シームレスフェライト系およびオーステナイト系合金鋼ボイラー、過熱器、熱交換器チューブ
ASTM A312 / A312M：シームレス、溶接、および高度冷間加工オーステナイト系ステンレス鋼管
ASTM A269 / A269M：一般サービス用シームレスおよび溶接オーステナイト系ステンレス鋼チューブ
用途
仕様
|
プレーンチューブ（mm） |
フィン付きセクションの寸法（mm） |
比率 |
De |
|||
|
D×t |
Tp |
dd |
dr |
di |
η |
mm |
|
19×2 |
0.8 |
18.8 |
17 |
134 |
2.8 |
17.9 |
|
19×2 |
1 |
18.8 |
16.8 |
13.4 |
2.5 |
17.8 |
|
19×2 |
1.25 |
18.8 |
16.6 |
13 |
2.2 |
17.8 |
|
19×2 |
1.5 |
18.8 |
16.6 |
13 |
2 |
17.7 |
|
19×2 |
2 |
18.8 |
16.4 |
13 |
1.7 |
17.5 |
|
25×2.5 |
0.8 |
24.8 |
23 |
18.8 |
2.8 |
23.9 |
|
25×2.5 |
1 |
24.8 |
22.6 |
18.8 |
2.75 |
23.7 |
|
25×2.5 |
1.25 |
24.8 |
22.3 |
18 |
2.5 |
23.6 |
|
25×2.5 |
1.5 |
24.8 |
22.3 |
18 |
2.2 |
23.5 |
|
25×2.5 |
2 |
24.8 |
22 |
18 |
1.8 |
23.4 |
|
25×2.5 |
2.5 |
24.8 |
22 |
18 |
1.6 |
23.3 |
|
D------プレーンエンドセクションの外径 |
||||||
|
詳細については、メールでお問い合わせください。 |
||||||
