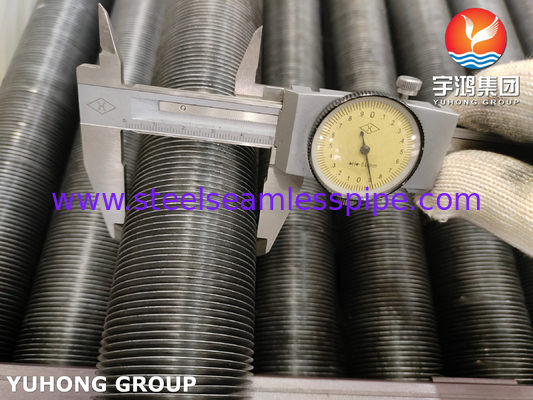

組み込み型G型フィンチューブ ASME SA210 Gr.A1 シームレスチューブ アルミアル1060

ASME SA210 Gr.A1 シームレスチューブとアルミニウムAl1060 組み込みG型フィンチューブ

埋め込みフィンのチューブは,高効率の熱伝送が必要な熱伝送アプリケーションに使用されます.熱伝達のために利用可能な表面面積を増加させる羽状の拡張された表面を持っていますこれらのチューブは,空気冷却機,熱交換機,ボイラーなどのアプリケーションで一般的に使用されます.

ASTM A192 / A192M: 高圧サービス用シームレス炭素鋼ボイラーチューブ

ASTM A210 / A210M: 中型炭素鋼のシームレスボイラーと超熱管

鋼材のグレード:A1級,C級

配送条件: アニールされ,標準化され,標準化され,冷却され

簡単な詳細:

トューブオーダー: 16mm ミニ 219.1mm ((8') マックス

管長:最大25000mm

フィンの高さ:最大50mm

フィン厚さ:一般的には0.2mm~3.0mm

フィンピッチ:2.3mm (11FPI) min. またはクライアントに合わせた

製造プロセス

アルミのフィンのストリップは,張力巻きで,チューブに切断された0.4mmの深さの溝に配置されます.

表面保護

溝付きG型フィンチューブの両端は,電球噴射弧システムで塗装された亜鉛またはアルミニウムで金属化しなければならない.

承認基準

API規格661 (一般精製工場用空冷熱交換機) または配送条件 (TDC)

アクセサリー

管の支架箱,クランプ,距離箱 (材料:アルミニウム,亜鉛,ステンレス鋼)

配送条件:

管の端は四角切断され,穴がなく,内側から乾燥し,空気で吹いて清潔に,外側はG-Fin Embedded Fined Tubeの両端に塗装されています.

乾燥剤は大陸輸送のためにも各パッケージに入れます.

応用:

一般的な申請分野は以下のとおりです.

1熱交換器:A179フィンチューブは,シェルとチューブ熱交換器,エアクーラー,コンデンサー,その他の類似機器などの様々なタイプの熱交換器で使用されています.管 の 羽 は,熱 移転 に 使える 表面 面積 を 増やす熱交換プロセスの効率を向上させる.

2.HVACシステム:これらのチューブは,暖房および冷却の両方のアプリケーションのためにHVAC (暖房,換気,空調) システムで広く使用されています.羽根 が 提供 し て いる 拡張 さ れ た 表面 面 は,チューブ の 熱 移転 能力 を 強化 し て い ます効率的な温度制御に適している.

ボイラーシステム:A179フィンチューブは,熱気ガスと水との間の熱移転のために蒸気を生成するために使用されるボイラーシステムでアプリケーションを見つけます.管 の 羽 は,熱 の 移転 効率 を 最大 に する 助け に なり ます発電や他の産業プロセスのためのボイラーで使用するのに理想的です.

3冷却システム:冷却システムでは,A179フィンチューブが冷却剤から周辺環境へ,またはシステムの1つの部分から別の部分へ熱を転送するために使用されます.管 の フィン は,システム の 冷却 効率 を 向上 さ せる.

4熱回収システム:これらの管は,産業プロセスで発生する廃棄熱を捕獲し,他の用途に使用する熱回収アプリケーションにも使用されます.羽根 の 表面 面積 が 増加 し て いる の は,熱 の 回収 効率 を 最大 に する こと に 役立ち ます.

5加工産業:A179 フィンチューブは,化学,石油化学,効率的な熱伝送が最適なプロセス条件と製品品質を維持するために不可欠である.

仕様:

溝付きG型フィニングチューブは 2つの異なる材料で組み合わせられています

競争力

1. 5つのフィンニングマシンを含む1万平方メートル以上のワークショップがあり 日々の生産量は3500メートルです
2. グルーブ型G型フィニングマシーンが 設計・組み立てを自社で行っています そしてフィニングマシーンや 配件などもご提供できます
3. 製造のコンタクトは,高壁温350°Cまで設計されています.
