| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA192, ASME SA210 GR.A1, B, C, |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 複合木製のケース/鉄製のケース/プラスチックキャップのパッケージ |
| 受渡し時間: | 10days-> |
| 支払条件: | T/T,L/C |
| 炭素鋼: | ASME SA192,ASME SA210 GR.A1,B,C, | 形: | H,HH |
|---|---|---|---|
| ステンレス鋼: | A213 TP304, TP304L, TP310S, TP316L, TP317L, TP321H, TP347H | 二重鋼: | A789 S31803, S32750, S32205, S32760 |
| 銅 - ニッケル: | UNS12200/UNS14200/UNS70600、CUNI70/30、CUNI 90/10 | フィンタイプ: | 平方高周波溶接,HFW |
| 応用: | 不用な熱回復 | 行: | DC ERW H/HH 罰金 |
| ハイライト: | 高圧交換器のフィンチューブ,A192 SA192 エクスチェンジャー・フィン・チューブ,スクウェア・エクスチェンジャー・フィンチューブ |
||

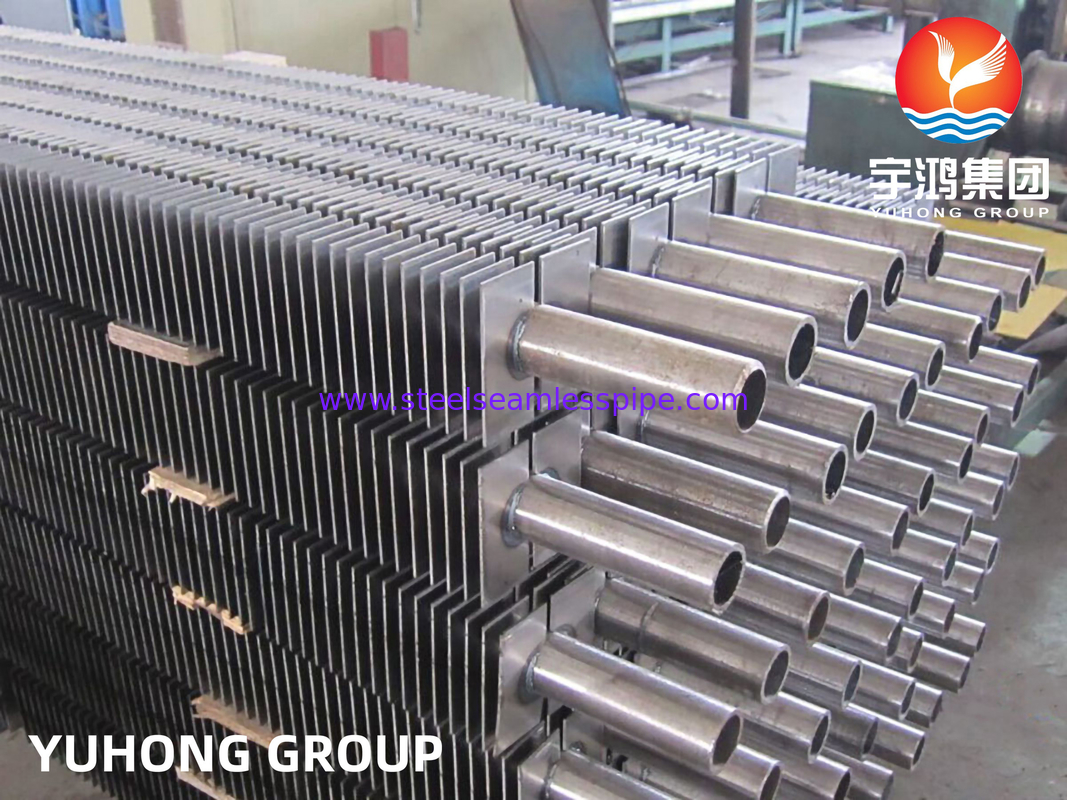

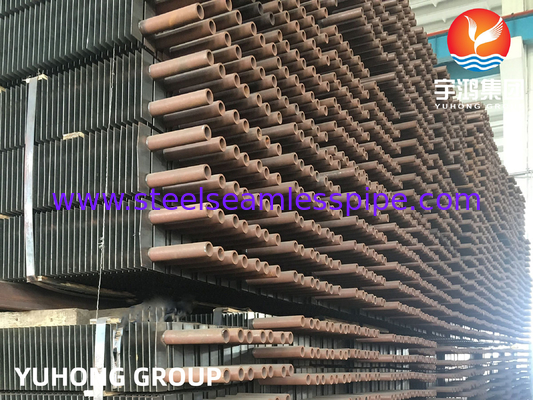

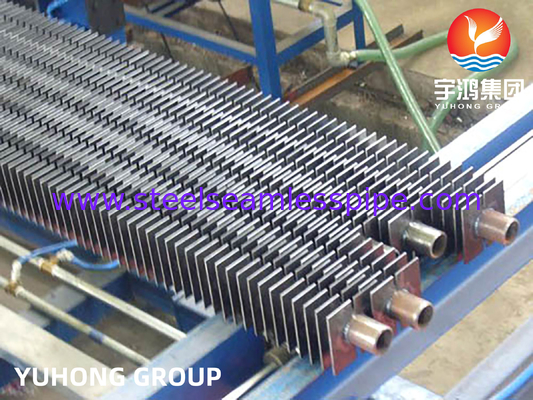

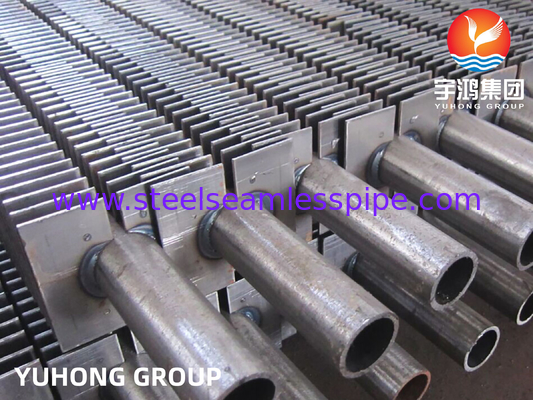

ASME SA192 角形フィンチューブ CFBボイラー加熱面用機械的強度
ASTM A192フィンチューブは、重要な熱交換コンポーネントとして機能します。熱伝達効率を高めるために、ASTM A192シームレス熱交換チューブの表面にフィンが一般的に追加され、チューブの外側（または内側）表面積を増やし、それによって熱交換効率を向上させます。
ASTM A192は、高圧用途向けの最小肉厚のシームレス炭素鋼ボイラーチューブおよび過熱器チューブを指定しています。通常、ASTM A192高圧シームレスボイラーチューブは、外径1/2インチから7インチ[12.7〜177.8 mm]、最小肉厚0.085〜1.00インチ[2.2〜25.4 mm]のサイズで提供されます。この仕様の他のすべての要件を満たしている限り、他の寸法のチューブも供給できます。
ASTM A192シームレス鋼管は、高圧サービス用の最小肉厚のシームレス炭素鋼ボイラーおよび過熱器チューブとして利用されています。AGICOは、熱間圧延および冷間引抜きの状態でASTM A192鋼管を提供しています。これらは、加熱面チューブ、ヘッダー、エコノマイザー、過熱器、および再熱器として機能し、高圧ボイラー（使用圧力が9.8 MPaを超えず、使用温度が450°C〜650°Cの間）で一般的に使用されています。
| 一般的なH型フィン生産能力 | H型フィンチューブの一般的な仕様 |
| 生産設備：6台のフィン加工機; 1日の最大生産能力は20トン; | チューブ外径：最大73 mm チューブ長：最大18メートル フィン厚：1.5mm〜3.5mm フィンピッチ：10mm以上 |
| 材料 | グレード |
| 炭素鋼管 | A179、A192、SA210 Gr A1/C、A106 Gr B、A333 Gr3 Gr6 Gr8、A334 Gr3 Gr6 Gr8、09CrCuSb、DIN 17175 St35.8 St45.8、EN 10216 P195 P235 P265、GB/T3087 Gr10 Gr20、GB/T5310 20G 20MnG、 |
| 合金鋼管 | A209 T1 T1a、A213 T2 T5 T9 T11 T12 T22 T91、A335 P2 P5 P9 P11 P12 P22 P91、EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| ステンレス鋼管 | TP304/304L、TP316/TP316L TP310/310S TP347/TP347H |
| 銅管 | UNS12200/UNS14200/UNS70600、CuNi70/30、CuNi 90/10 |
| チタン管 | B338 Gr 2 |
| タイプ | 説明 | ベースチューブ | フィン仕様（mm） | ||
| O.D.（mm） | フィンピッチ | フィン高さ | フィン厚 | ||
| 埋め込み | G型フィンチューブ | 16-63 | 2.1-5 | <17 | ~0.4 |
| 押出成形 | 単一金属複合金属 | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| ローフィンチューブt型フィンチューブ | 10-38 | 0.6-2 | <1.6 | ~0.3 | |
| 竹管コルゲート管 | 16-51 | 8-30 | <2.5 | / | |
| 巻線 | l/kl/ll型フィンチューブ | 16-63 | 2.1-5 | <17 | ~0.4 |
| ストリング | ストリングフィンチューブ | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| U型 | U型チューブ | 16-38 | / | / | / |
| 溶接 | HF溶接フィンチューブ | 16-219 | 3-25 | 5-30 | 0.8-3 |
| H/HH型フィンチューブ | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| スタッドフィンチューブ | 25-219 | 8-30 | 5-35 | φ5-20 | |
| 項目 | 一般的な材料 | 一般的なASTM /ASME材料 |
| コアチューブ材料 | 炭素鋼 | 1. 炭素鋼：A106 / A179 /A192 / A210など... |
スタッド | 炭素鋼 | 1. 炭素鋼 |
寸法データシート 提供しています。
Hフィンの一般的な説明 | 製造している一般的な仕様 |
チューブ外径（mm） | 25mmから73mm |
チューブ肉厚（mm） | 2.5mm以上 |
チューブ長（mm） | 最大18000mm |
フィン厚（mm） | 1.5mmから3.5mm |
フィンピッチ（mm） | 10mm以上 |
詳細については、メールでお問い合わせください。 | |
押出アルミニウムフィンチューブの用途
