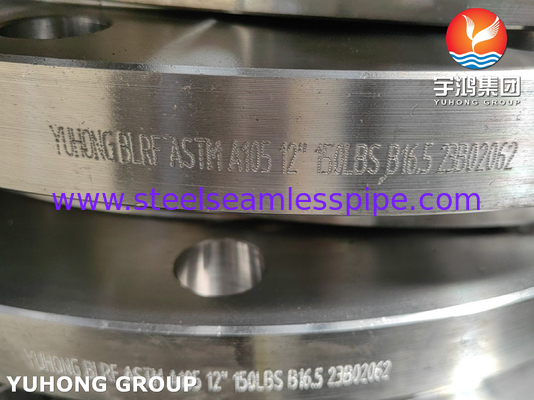

ASME B16.5 ASTM A105 / A105N カーボン・スティール・ブラインド・フレンズ BLRFフレンズ

ANSI / ASME B16.5 ASTM A105 カーボン・スティール・ブラインド・フレンズ 鍛造・フレンズ

ASTM A105 は,圧力のシステムにおける環境温度および高温での使用のための鍛造された炭素鋼管の部品をカバーする標準仕様である.A105 フレンズは,高圧および高温アプリケーションで一般的に使用されます.. 溶接首,スリップオン,ソケット溶接,スレッド,盲目,ラップジョイントフレンズなどの様々な種類で利用できます. 盲目フレンズは,パイプシステムまたは容器の端を閉じるために使用されます.管を通る開口がない流体やガスの流れを防ぐため,パイプの端を蓋するために一般的に使用されます.ブラインドフレンズは,圧力を適用する前に端をブロックすることによって,パイプラインや容器の圧力試験のためにも使用されます.

• ASTM A105: 鍛造状態で使用する.これは鍛造以外の追加の熱処理がないことを意味する.
• ASTM A105N: 標準化 (特定の温度まで加熱し,その後空気冷却) を要求し,機械的特性を改善するために微細構造を精製する.

• A105Nは通常,標準化により強度,強度,柔性が向上する.A105と比較して,より高い出力/張力強度,よりよい長さを持つ可能性があります.
• A105Nは,特に低温または周期性負荷アプリケーションでは,十分な強度を確保するために,しばしばCharpy Vノッチ衝撃試験を必要とする.A105はそのような試験を義務付けていません.

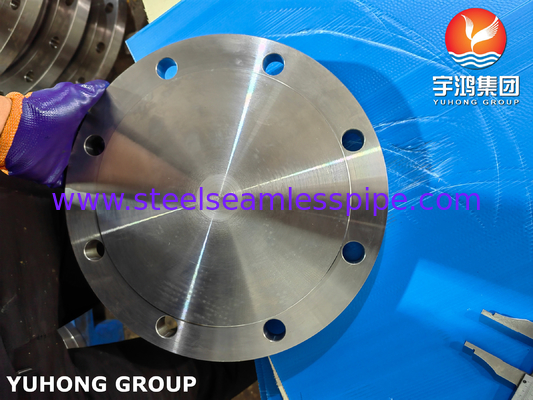

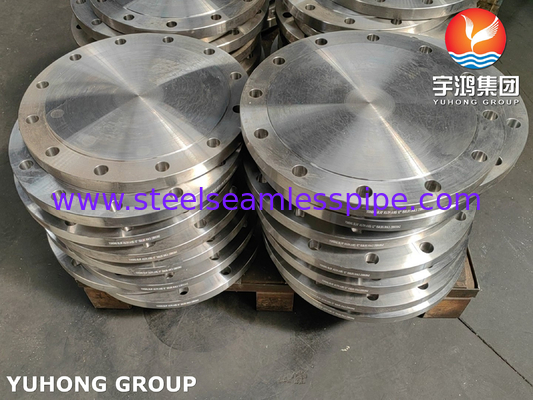

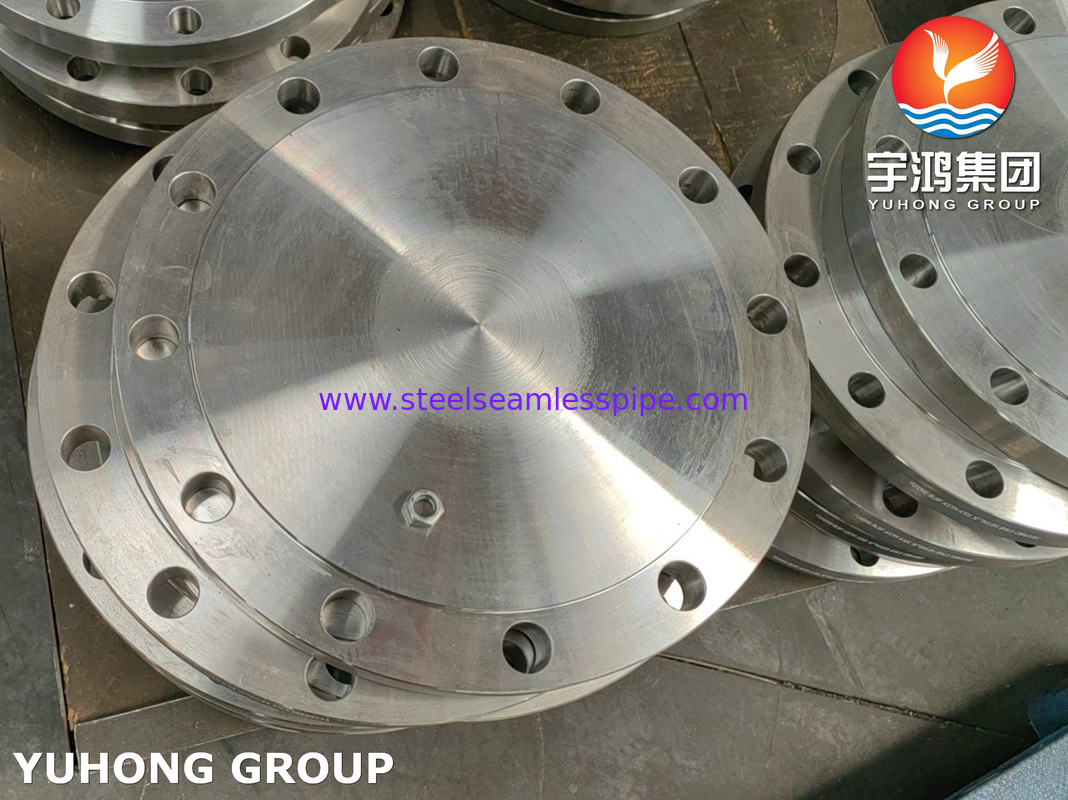

ASTM A105 炭素鋼のブラインドフラング

フレンジのグレード

ステンレス鋼のフレンズ:F304,F304L,F304H,F316,F316L,F316Ti,F310,F310S,F321,F321H,F317,F317L,F347,F347H,F904Lなど

デュプレックス・ステール・フレンズ: UNS S31803, 2205, S31254 (254SMO)

スーパーデュプレックス・ステールフレンズ:UNS S32750,UNS S32760,UNS S32304,S31500

炭素鋼のフレンズ:ASTM A105,A105Nなど

合金鋼フレンズ:F1,F11,F22,F5,F9,F91など

下記のようにニッケル合金フレンズ

モネル400とK500

インコネル600,601,617,625,690,718,X-750

インコローイ800,800H,800HT,825,925

ハステロイ C22,C4,C276,S,C2000,G-30,G-35,X,N,B,B-2,B-3

下記のように供給することができますフレンジの様々な種類:

1スリップフレンズ

スリップオンフレンズは,パイプを長さに切る際の精度が低く,組み立てが容易であるため,溶接首フレンズよりも初期コストが低い.しかし,内圧下での計算強さは,溶接首フレンズの強さの約2/3ですスリップ・オン・フレンジは 1500ポンド標準で 1/2 インチから 21⁄2 インチのサイズに制限されています.

2ロープフレンズ

スレッドフレンズは特殊用途に使用されます.非常に高圧のサービスで使用することができます - 大気圧または近くで - 合金鋼が強度のために不可欠である螺紋フレンズは,温度や屈曲ストレスを伴う条件や,螺紋を通して漏れが起こりうる周期的な条件では適していません.

3溶接した首のフレンジ

溶接首フレンジは,長い角型ハブがあり,パイプに結合するバック溶接の領域で徐々に厚さの移行があります.角型ハブは,フレンズに重要な強化と,デッシングに抵抗を提供このタイプのフレンズは,高圧,零下または高温による厳しい使用条件で好ましい.

4ブラインドフレンズ

ブラインドフレンズは,パイプ,バルブ,圧力容器の開口の端を空白するために使用されます.ブラインドフレンズは,ブラインドフレンズの最大ストレスは中心部で屈曲ストレスをしているため,内部圧力とボルトの負荷から高いストレスを処理することができます.

5ソーチェット・ウェルド・フラングス

内部溶接器で,電圧の高圧パイプに組み込まれる.ソケット・ウェルド・フレンジは,スリップ・オン・フレンジの二重溶接よりも強く,疲労耐性も高い.. 内部溶接を磨き,スムーズな穴状状態が容易に達成できます. このフレンズは,一般的に化学プロセスパイピングに使用されます.

6腰関節フレンズ

ラップジョイントフレンズはラップジョイントストップと使用されます.ラップジョイントフレンズは,検査と清掃のために頻繁に解体する必要がある炭素または低合金鋼管システムで一般的に使用されます.激しい屈曲ストレスの発生する任意のポイントで使用しないでください..

申請

• 石油,ガス,その他の液体を輸送するパイプラインシステム
• 精製設備と化学加工設備
• 熱交換機とボイラー
• 発電設備
• 海上掘削装置とプラットフォーム
