| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | API, PED, |
| モデル番号: | EN1092-1 304L |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | USD |
| パッケージの詳細: | 木製のケース |
| 受渡し時間: | 7 日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 月1000トン |
| ブランド: | ユーホン | 標準: | EN1092-1 |
|---|---|---|---|
| 材料: | 304L | PN: | 1016 |
| DN: | 50100 | タイプ: | 01/A |
| フランジの設計: | 複数 | アプリケーション: | 油圧制御システム |
| ハイライト: | en1092-1 平面の溶接フレンズ,1.4404 平面の溶接フレンズ,1.4307 平面の溶接フレンズ |
||
平面溶接フレンズ EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16
YUHONG'S 各分類には EN 1092-1 (すなわち基準規格) の文字が付けられ,その後にフレンズの構造を示す2桁の番号が付きます.そして,フレンズの密封面の種類を示す文字.

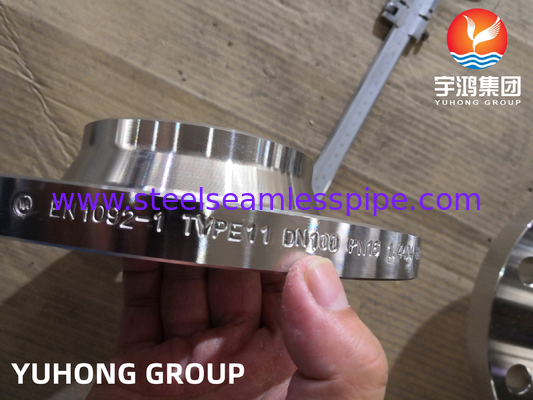

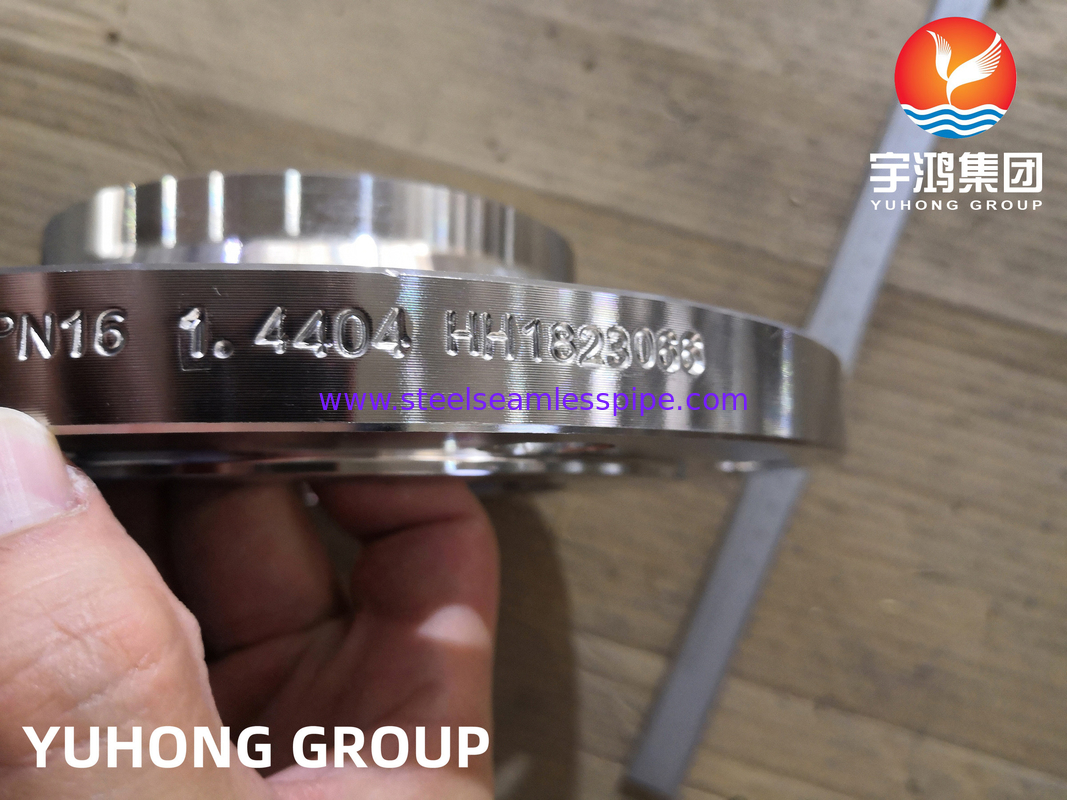

すべての種類のフレンズの側面のラベルには,EN 1092-1 TYPE___の文字だけでなく,PNに関する情報も含まれます.フランジの製造に使用された原材料のDNと鋳造.
ヨーロッパ諸国では,主に標準 EN 1092-1 FLANGE STANDARD (鍛造ステンレスまたは鋼製のフレンズ) に基づいてフレンズを設置しています.ASMEフレンズ規格に類似して,標準 EN 1092-1 は,基本のフレンズ形を持っています.溶接首フレンズ,ブラインドフレンズ,ラップフレンズ,スレッドフレンズ (NPTの代わりにISO7-1スレッド),ネックフレンズ,プレスネックフレンズ,そしてアダプターフレンズ,例えばフレンズコップリングGDプレスフィッティングEN 1092-1 (欧州標準ユーロノーマ) のフレンズの異なる形は,フレンズの名前の中にタイプによって示されています.
| DIN EN 1092-1 に準拠するフレンズ型 (型) | |
| EN 1092-1 01型 (溶接用プレート (スライドオン) フレンズ) | 13 (ハブドスレッドフレンズ) |
| EN 1092-1 02型 (溶接式プレートカラー付きの緩いプレートフラング) | 21 (整形フレンズ) |
| EN 1092-1型04 (溶接首のカラー付きの緩いプレートフレンズ) | 32 (溶接式プレートカラー) |
| EN 1092-1型05 (空白のブラインドフレンズ) | 33 (ラップされたパイプ端) |
| EN 1092-1 11型 (溶接首用フレンズ) | EN 1092-134 (溶接式ネックカラー) |
| EN 1092-1 12 (溶接用ハブ式スリップ・オン・フレンズ) | 36 (長い首のプレスネック) |
| 37 (プレスカラー) | |
| グレード: | X2CrNi18-9 |
| 番号: | 1.4307 |
| 分類: | オステニティス型不?? 鋼 |
| 密度: | 7.9g/cm3 |
| EN について | ASTM/ASME |
|---|---|
| 1.4301 /1.4307 | AISI 304 / 304L |
| 1.4401 / 14404 | AISI 316 / 316L |
| 1.4541 | AISI 321 |
| 1.4571 | AISI 316Ti |
属性

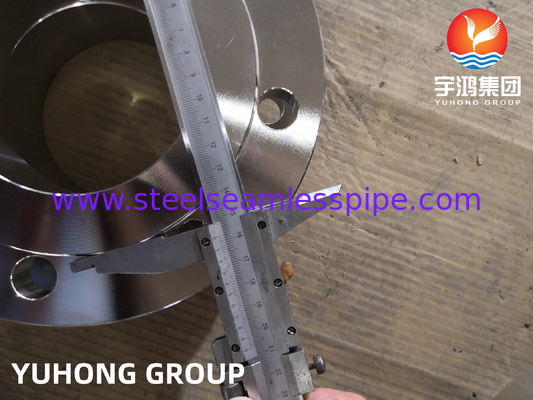

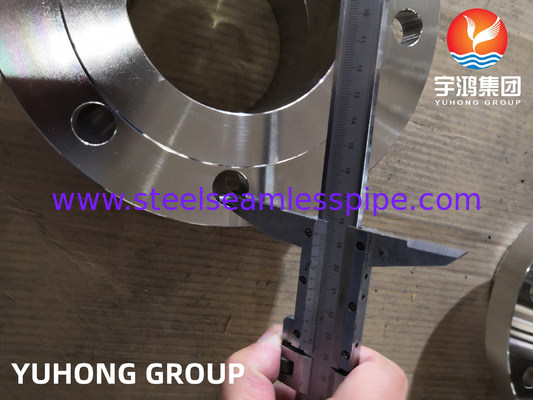

| サイズ: | DN50 2" (ø 60,3 mm) |
|---|---|
| 穴の大きさ (mm): | 60.3 |
| 材料の種類: | 304 (L) |
| 圧力段階: | PN10,PN16 |
| 穴数: | 4 × M16 |
| 外径 (mm): | 165 |
| 穴間隔: | 125mm |
サイズ
| 次元A | 20 |
|---|---|
| 次元B | 165 |
| 次元C | 60,3 |
| 次元D | |
| 次元E | 125 |
| 形式:連絡先の種類 | DIN EN 1092-1 |
|---|---|
| 顔 を 上げ ない | フォームA |
| 顔を上げ (Rz = 160 メカニカル回転) | フォームB1 |
| 顔を上げ (Rz = 40 メカニカル回転) | フォームB1 |
| 顔を上げ (Rz = 16 メカニカル回転) | フォームB2 |
| DIN2512 に準拠する舌 | フォームC |
| DIN 2512 に準拠する溝 | フォームD |
| DIN 2513 に基づく男性 | フォームE |
| 女性 DIN 2513 による | フォームF |
| 女性 DIN 2514 による | フォームG |
| DIN 2514 に準拠した男性 | フォーム H |
