| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA179 組み込み型G型フィンチューブ |
| 最小注文数量: | 500kg |
|---|---|
| パッケージの詳細: | 複合木製のケース/鉄製のケース/プラスチックキャップのパッケージ |
| 受渡し時間: | 7 日 |
| 支払条件: | L/C,T/T |
| 製品名: | 埋め込まれたフィンチューブ | 管材: | ASTM A179/ASME SA179 |
|---|---|---|---|
| フィン素材: | アルミ1060 | 共通のサイズ: | OD16-63mm |
| タイプ: | スパイラル型 組み込み型 G型 | ひれの厚さ: | 0.4mm (平均) |
| 管の長さ: | カスタマイズされるできなさい | ひれ密度: | メートル単位でフィンを,インチ単位でフィンを |
| 適用する: | 暖房部品,冷却部品,交換器,冷却器,流体冷却 | ||
| ハイライト: | G型 組み込みスピラル型羽根管,組み込まれた螺旋状のフィニングチューブ,ASME SA179の継ぎ目が無い熱交換器の管 |
||

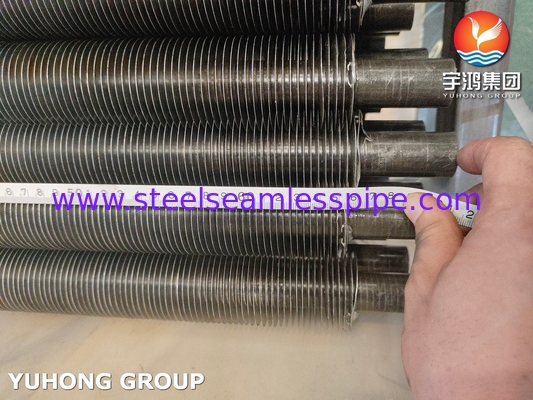

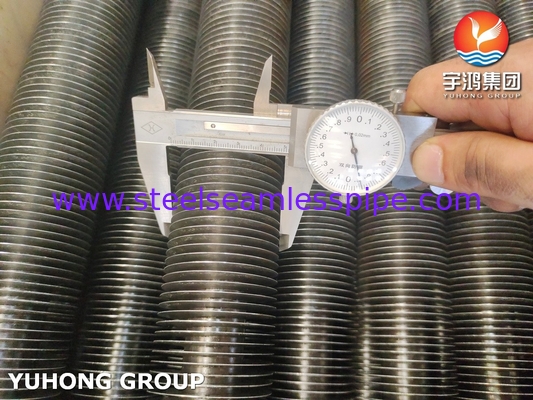

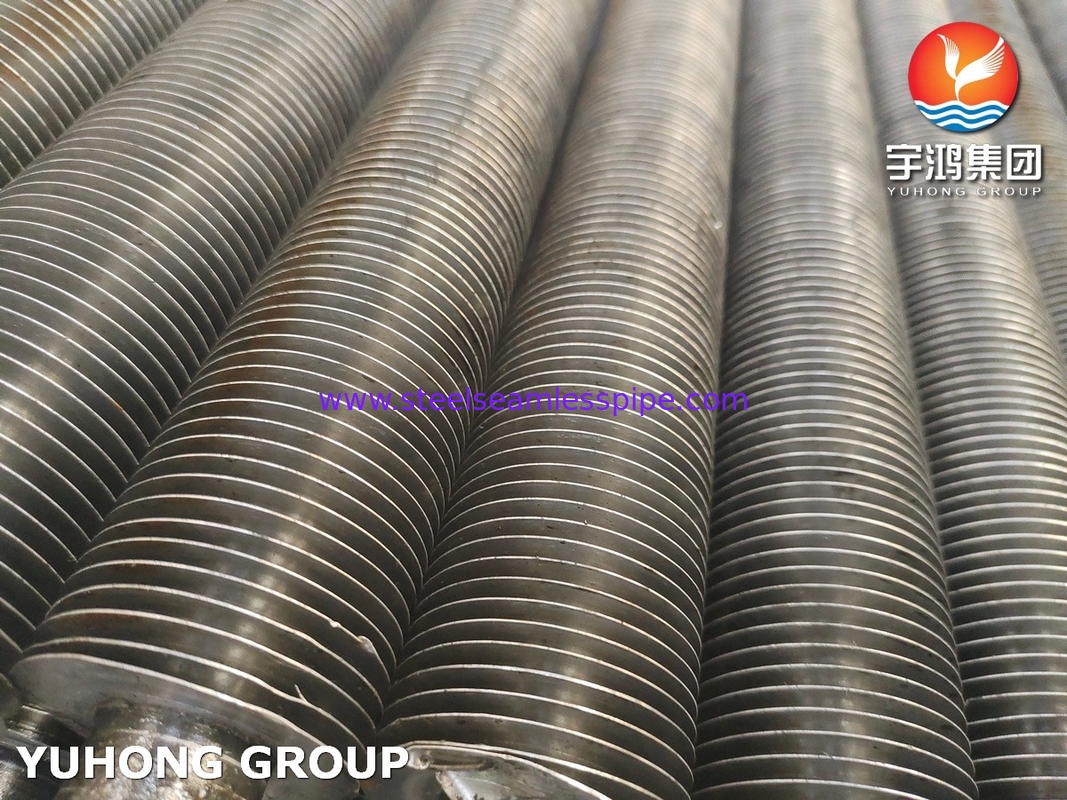

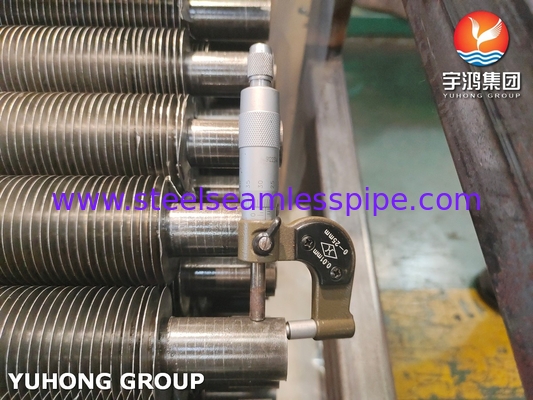

炭素鋼 ASTM A179 縫い目のないチューブ G型 埋め込み熱交換器用のフィニングチューブ
組み込みフィンのチューブは,様々な産業および商業用アプリケーションで熱効率を改善するために設計された熱交換器技術の最先端のソリューションです.管の構造に直接フィンを組み込むことでこのシステムでは,液体間の熱伝達のコンパクトで効果的な方法が提供されており,多くの環境で不可欠です.埋め込まれたフィニングチューブのフィンはよりしっかりと緊密に.
どう 働く か
液体と接触する表面積を増加させることで 熱の伝達を最大化します 熱流液が管を通り過ぎると羽根は,よりよい流体混合と渦巻を容易にし,熱交換プロセスを強化します.表面面積が限られている従来のスムーズチューブと比較して熱性能が向上する.
材料
G型内蔵フィンテッドチューブは,コアチューブグレードとフィングレードを含む2つの異なる材料と組み合わせられています.
中核管材:炭素鋼,低合金鋼,不?? 鋼,銅,銅-ニッケル合金,アルミニウムブロンズ,ニッケル合金
1炭素鋼:A179,A192,SA210 Gr A1/C,A106 Gr B
2ステンレス鋼:TP304/304L,TP316/TP316L/316Ti,A789 S31803/S2205
3銅:UNS12200/UNS14200/UNS70600,CuNi70/30,CuNi90/10
フィン材料:アルミニウム (Alu.1100アルミ1060),銅,鋼
ASTM A179 管の仕様
| 基準 | ASTM,ASME,API |
| 管の大きさ | 20mm から 219mm OD |
| 管の厚さ | 2mmから16mm |
| スケジュール | SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, すべてのスケジュール |
| 許容性 | 冷たい引管: +/-0.1mm 冷たい巻き管: +/-0.05mm |
| 船舶 | 冷たく巻き込み,冷たく引いた |
| タイプ | 縫い目なし / ERW / 溶接 / 製造 |
| 形式 | 丸いパイプ/チューブ,四角形パイプ/チューブ,長方形パイプ/チューブ,巻き込みパイプ,UU形,パンケーキコイル,水力管 |
| 長さ | 最低3メートル,最大18メートル,または顧客の要求に応じて |
| 終わり | 端が平らか,端が斜めか,端が踏んでいるか |
ASTM A179 組み込み型フィニングチューブにおける化学成分 (%)
| C について | そうだ | ミニ | P | S | モー | C.C. | V |
| 0.06-0 だった18 | / | 0.27-0 だった63 | ≤0.035 | ≤0.035 | / | / | / |
ASTM A179 組み込みのフィニングチューブの機械的特性
| 張力強度 (Mpa) | 収力強さ (Mpa) | 伸縮 (%) | 硬さ (HRB) |
| 325分 | 180分 | 35分 | 最大 72 |
特徴
検査 と 検査
化学組成検査,機械性能試験 ((張力強度,出力強度,長さ,フラージング,平ら化,硬さ,衝撃試験),表面と寸法試験,破壊性のない試験,静水性試験
G型埋め込みフィンのチューブの主な利点には,以下が含まれます.
申請
