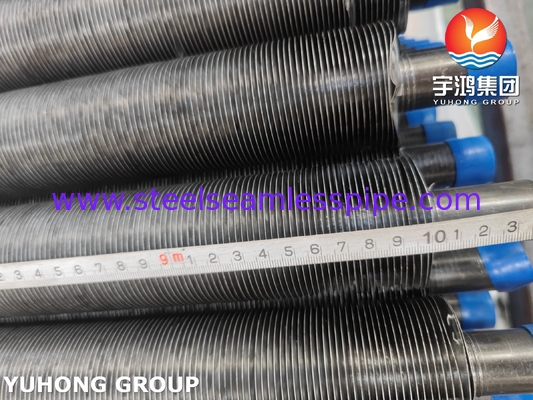

ASME SA209 TP304 ステンレス・スティール 嵌入式フィンのチューブ フィンのタイプ G アルミ 1060 フィンの付属

ASME SA209 TP304 ステンレス・スティール 嵌入式フィンのチューブ フィンのタイプ G アルミ 1060 フィンの付属

埋め込みフィニングチューブとは,高効率の強化熱伝送要素の一種である.この製品は,ステンレス鋼304とアルミフィニングで作られたベースチューブで構成されている.アルミのフィンをステンレス鋼のベースチューブの表面のプリファブリック溝に埋め込むことでベースチューブとフィンが密接な機械的な組み合わせを実現します.この構造は,インブレードプロセスの高強度特性と不老鋼の耐腐蝕性を組み合わせます高温,高圧,腐食性のある環境下での熱交換装置に広く使用されています.

耐腐食性:不?? 鋼のベース管とフィンは,酸,アルカリ,塩噴霧,高温酸化に耐性があり,使用寿命は15〜20年です.

高機械強度.組み込みプロセスは,高い圧力 (≤30 MPa) と振動環境下でフィニークが落ちないことを保証します.羽根管は,使用中にますます固くなります.



G型 埋め込まれたフィニットチューブは,2つの異なる材料と組み合わせられています

中核管材:炭素鋼,低合金鋼,不?? 鋼,銅,銅-ニッケル合金,アルミニウムブロンズ,ニッケル合金

1炭素鋼:A179,A192,SA210 Gr A1/C,A106 Gr B
2ステンレス鋼: TP304/304L,TP316/TP316L/316Ti,A789 S31803/S2205
3銅:UNS12200/UNS14200/UNS70600,CuNi70/30,CuNi90/10


SS304 化学成分

SS304 メカニカルプロパティ

G型内蔵型フィニングチューブ検査と試験の品質管理

化学成分検査

メカニカルプロパティテスト ((張力強度,出力強度,長さ,フラージング,フラットニング,硬さ,衝撃テスト)

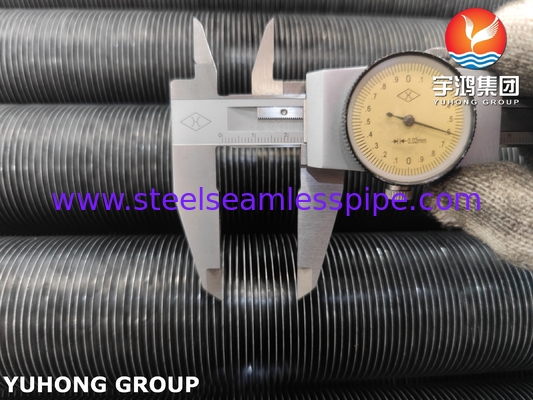

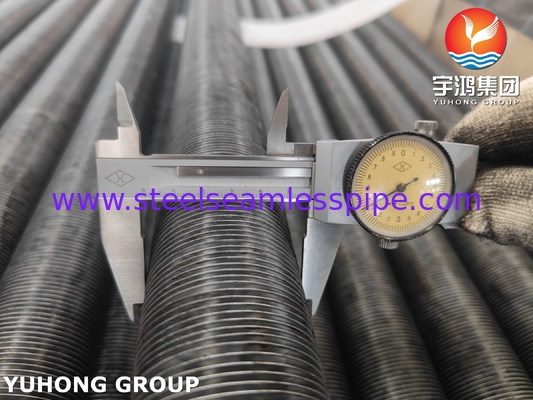

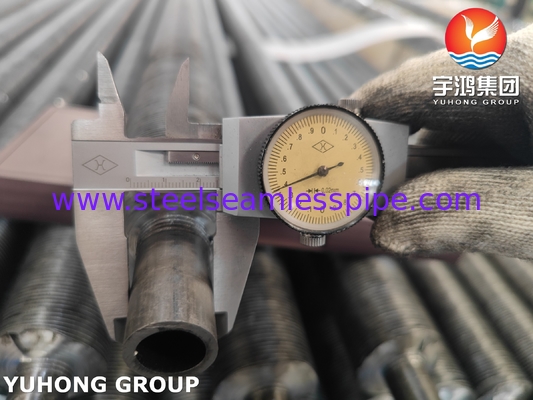

表面と寸法試験

破壊しない試験

水静止テスト



適用する


酸性ガス冷却器:H2SとCO2を含む天然ガスや精製ガス (水解硫化装置など) を処理するために,316Lステンレス鋼を使用し,穴の腐食を防止する.

高温炉熱交換: 加催性リフォームおよびエチレンクラッキングにおける高温プロセス流体 (≤600°C) の冷却のために,310S不?? 鋼ベースパイプが選択される.

ガスタービン廃棄熱ボイラー: 400~550°Cの煙草ガスの熱を回収するために,フィンは高温酸化に耐える必要があります

原子力発電所の給水給水器: 放射線酸化に抵抗するために,低炭素オーステニチスステンレス鋼 (例えば304L) が使用されます.

海水冷却器:ステンレス鋼は海水塩化物イオンによる腐食に抵抗し,埋め込まれたフィンは溶接所で漏れを防ぐ危険性があります.
