高周波溶接式ヘリカルシグネス溶接管 フリンチューブ HFW

高周波溶接式ヘリカルシグネス溶接管 フリンチューブ HFW

HFW (High-Frequency Welded) 固体フィニング管は,様々な産業用途で使用される特殊な熱交換部品です.熱交換のために利用可能な表面面積を増やすことで熱伝送効率を向上させるように設計されています基本的な機能と用途について説明します

主要な特徴
1建設:
- ベースチューブ:通常,炭素鋼,不?? 鋼,または他の合金で作られています.
- フィニング:固体フィニングは,高周波溶接技術を用いてベースチューブの外面に溶接されます.フィニングは通常,ベースチューブと同じ材料または互換性のある材料で作られています.

2高周波溶接 (HFW):
- このプロセスは,フィンとベースチューブとの間の強力な金属学的な結合を保証し,優れた熱伝導性と機械的強さを提供します.

3フィンタイプ:
- 固いフィニンは連続で,熱伝達の均質な表面を提供します.
- スピラル型または長長型で,アプリケーションの要求に応じて

4利点:
- 熱の移転が強化される: 表面面積の拡大により,熱交換効率が向上します.
- 耐久性: 溶接したフィンは頑丈で機械的な損傷に耐える.
- 汎用性:幅広い温度と圧力に対応する.
- コンパクトな設計:熱交換器のスペースをより効率的に利用できます.

応用:
1熱交換器:
- 空気冷却式熱交換機,エコノマイザー,復元機で使用される
- 石油化学,発電, HVACなどの産業で一般的です

2. ボイラーと熱回収システム:
- 熱伝送を改善することで,ボイラーと熱回収装置の効率を向上させる.

3加工産業:
- 化学工業や食品加工産業など,正確な温度制御を必要とするプロセスで使用されます.

4冷蔵庫とエアコン:
- 冷却効率を向上させるため,冷却機や蒸発機で使用される.

選択の考慮事項:
- 材料互換性: ベースチューブとフィンに使用された材料が操作環境と互換性 (例えば耐腐蝕性) を確保する.
- フィン密度と高さ: フィン密度と高さを,特定の熱伝送要件とスペースの制約に基づいて最適化します.
- 操作条件: 羽根管 の 選択 に は,温度,圧力,液体 の 特性 など の 要因 を 考慮 する.

メンテナンス
- 通常の検査と清掃は,特に汚れや腐食に易い環境において,最適な性能を維持するために不可欠です.

HFW固体フィニング管は,様々な産業用アプリケーションで熱伝達を向上させる信頼性と効率性の高いソリューションであり,厳しい条件下で耐久性と性能を提供します.

細かい技術/ベースチューブの詳細

管直径: 20mm OD Minから 219mm OD Max

管の厚さ:最低2mmから最大16mm

管材:炭素鋼,ステンレス鋼,合金鋼,コルテン鋼,デュプレックス鋼,スーパーデュプレックス鋼,インコネル,高クロム高ニッケル&インコロイ,その他の材料.

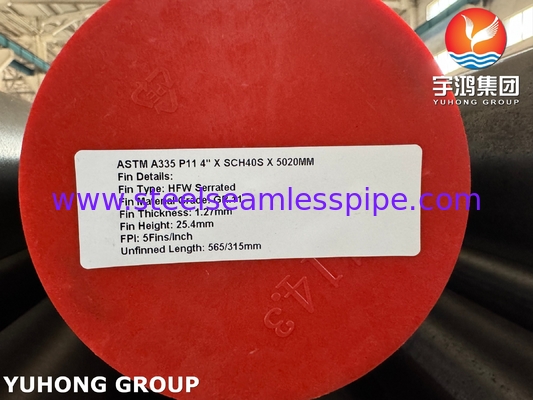

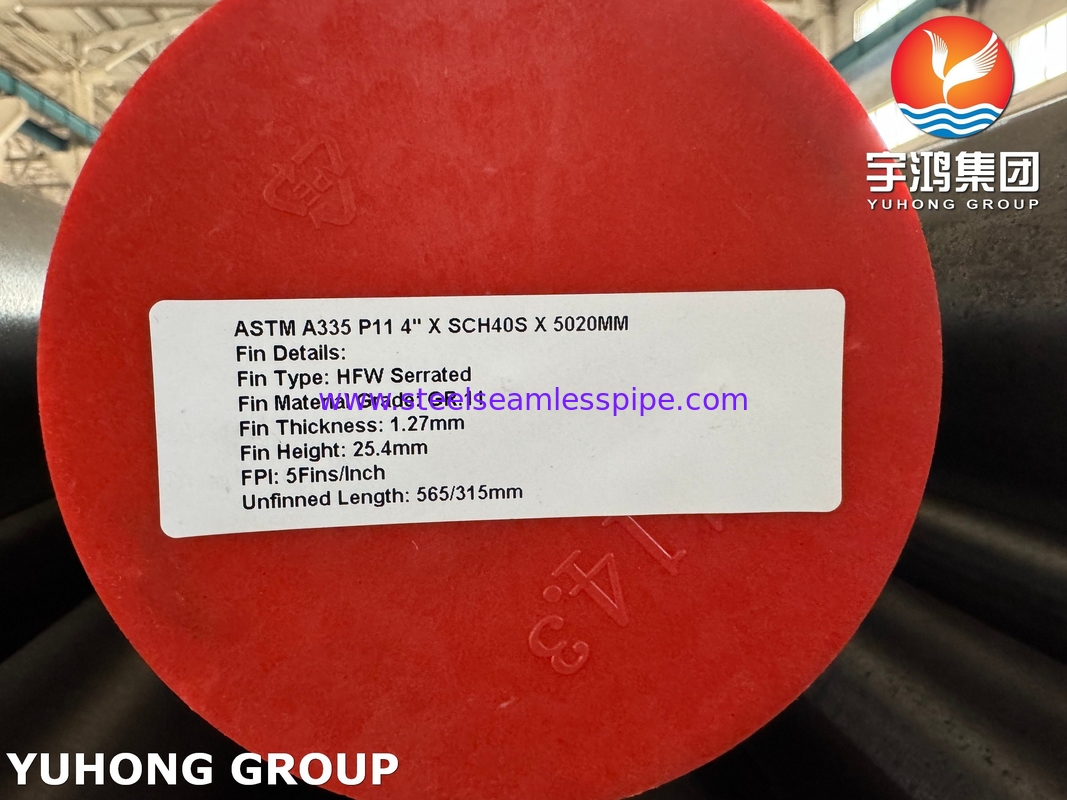

フィン 詳細

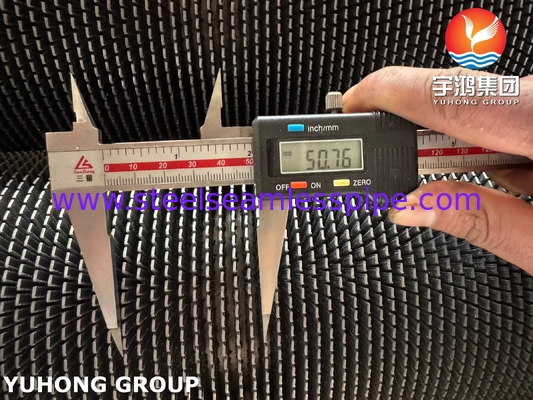

羽根の厚さ:最小0.8mmから最大4mm

羽根の高さ:最小0.25 (6.35mm) 最大1.5" (38mm)

フィン密度: ミニ 43 フィーン / メートル 最大 287 フィーン / メートル

材料: 炭素鋼,ステンレス鋼,合金鋼,コルテン鋼,デュプレックス鋼,インコローイ

部品数

ベースチューブ:直径,厚さ,長さ,材料の仕様

フィン:材料の仕様,種類 (固体または尖毛),高さ,厚さ,間隔,フィン長度および非フィン切片.必要に応じて溶接準備の詳細.

配達期間が必要
