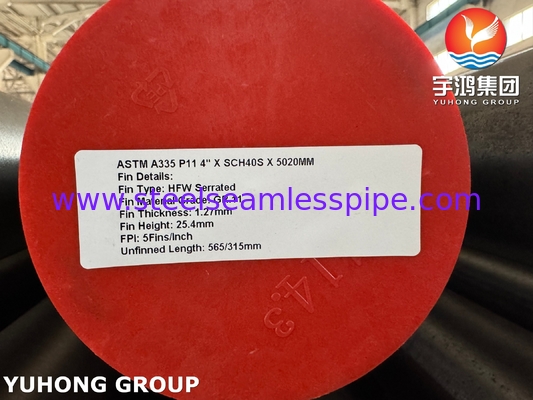

ASTM A335 P11 高周波溶接回転フィンチューブ 歯列状フィンチューブ

熱交換器のためのHFWフィンチューブ

概要

HFW (高周波溶接) フィンチューブ熱交換器は,外側で溶接したフィンを備えたベースチューブで構成される.フィンは高周波の電流を使用してチューブに結合し,堅牢なメタルシフィック結合を作り出します.この設計は,ボイラーなどのアプリケーションで効率的な熱伝送のために表面面積を最大化しますエコノマイザー

•

  • 管材:

    メインチューブは,通常,炭素鋼,ステンレス鋼,または他の合金などの材料で作られ,アプリケーションの特定の要件に応じて作られます.


    羽:

    羽根は螺旋状で 歯列状で メインチューブの外面を螺旋状に巻いて 連続した螺旋状のパターンを形成する.切断線は,空気やガス流に騒動を加える熱伝達を改善する


    溶接プロセス:

    ペンダント は 主管 の 外部 に 溶接 さ れ て い ます.溶接 は,管 と ペンダント の 間 に 強く 耐久 的 な 結合 を 確保 し,効率 的 な 熱 移転 を 可能 に し ます.


    螺旋型配置:

    羽根の螺旋状の配置により,直の羽根と比較して,熱交換の表面面積が大きくなります.この表面面積の増加により,熱伝達の効率が向上します.


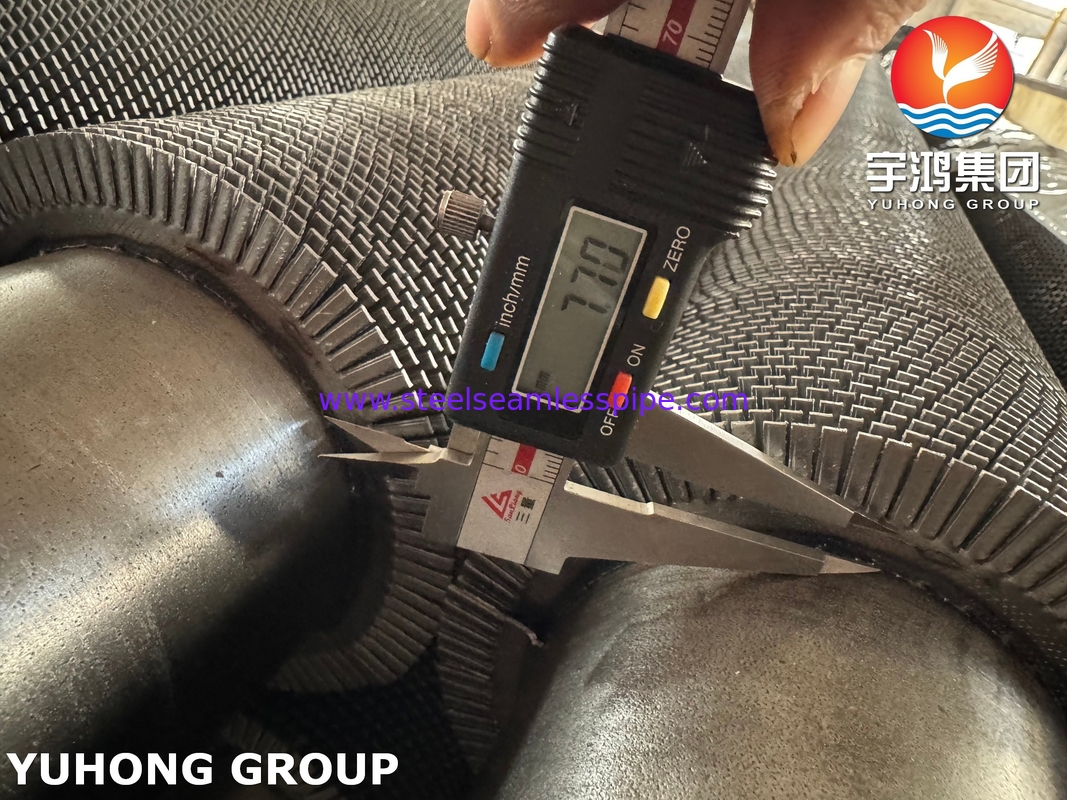

    歯ぎしりとしたデザイン:

    羽根の尖った縁は 羽根の上に流れる液体やガスに 渦巻きを起こす.この渦巻きは境界層を乱し,チューブ表面と流体またはガスとの間のより良い熱伝達を促進.


    熱伝送効率:

    螺旋状のフィニングと歯ぎしりの縁の組み合わせにより,フィニング表面に静止した境界層の形成を防ぐことで熱伝達の効率が向上します.この設計は,高効率の熱交換が必要なアプリケーションでは特に有効です.



• 使用事例:

  • 空気冷却式熱交換機 (ACHE)

  • 燃やしたヒーター,ボイラー,コンデンサ

  • 腐食性のある環境 (例えば,オフショアプラットフォーム,化学工場) ステンレス鋼やデュプレックス材料と組み合わせた場合

  •

利点

• 効率性:表面面積が大きいため熱伝達は向上します

• 耐久性:強い溶接接接頭は 熱循環や機械的ストレスに耐える.

• 耐腐食性:厳格な条件のためのオプション材料 (例えばSS 316L,スーパーデュプレックス)

• カスタマイズ:特殊な熱性能のために,フィンの幾何学 (ピッチ,形) を調整する.

ベースチューブ 詳細 チューブの直径範囲

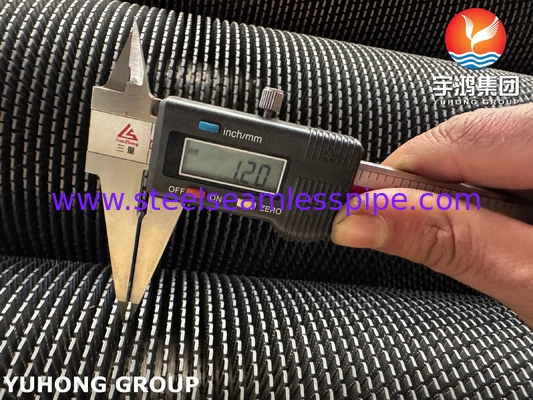

15.88mm~219mm 管の厚さ範囲: 1.651mm~16mm 管の材料: 炭素鋼のシームレス管,ステンレス鋼,炭素合金鋼,コルテン鋼,デュプレックスステンレス鋼,スーパーデュプレックスステンレススチール S32750インコネル合金,高クロム高ニッケル合金,CK20材料およびその他の材料.フィンの詳細 フィンの厚さ:最小0.8mmから最大4mm フィンの高さ:最小0.25 (6.35mm) 最大.1.5 (ミリメートル) フィン密度: ミニ 43 フィーン/メートルから最大 287 フィーン/メートル 材料: 炭素鋼,ステンレス鋼,合金鋼,コルテン鋼,デュプレックス鋼,インコロイ合金.

熱源として高周波電源を備えた国家特許技術で 鋼管を同時に熱します溶接して整えるこの技術は,高熱効率,大きな熱消耗面積,長い使用寿命,範囲適応温度,高圧などのような特徴を持っています.

高周波の溶接回螺旋フィンチューブの利点

1高周波の溶接回螺旋の最大長さは6メートルに達し,結合点を削減し,設置をより経済的にします.効率的また,関節の漏れの可能性も減少します.

2設置後,高周波の溶接スピラルフィンチューブは,もはやメンテナンスする必要はありません.

3. 高効率 高周波溶接螺旋フィンチューブの散熱面積はライトチューブの8倍以上である.内部は滑らかであるため,内部流量抵抗は小さい.

4. 長寿命 高機械的強度を持つフィンとパイプ,したがって張力強さは200mpa以上です. 管の内側と外側の両方は,すべてホットディップ電熱加工で作られています.溶接可能なフィンの材料炭素鋼,不?? 鋼,合金鋼,耐腐蝕鋼

申請

• HVAC&ボイラー
• 発電所
• 熱回収蒸気発電機
• 石油化学産業
• 海洋用途
• 冷蔵庫 の 用途
• エコノマイザー
• オイルとガスの冷却機
• 水道 設備 と 空調 設備
• 凝縮機と蒸発機
• シェルとチューブの熱交換
