| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A182 F5 WNRF フレンズ |
| 最小注文数量: | 1pc |
|---|---|
| パッケージの詳細: | プライス・ウッド・ケース/パレット |
| 受渡し時間: | 7 日 |
| 支払条件: | L/C,T/T |
| Product Name: | Alloy Steel Flange | Dimensions: | ANSI Flange, ASME Flange, BS Flange, DIN Flanges, EN Flange |
|---|---|---|---|
| Standard: | ASTM A182 / ASME SA182 | Material: | F5, F9, F11, F12, F22, F91 |
| OD: | 1/2" to 48" | Class: | 150# 300# 600# 900# 1500# |
| WT: | Sch 5S to Sch XXS | Surface: | FF, RF, RTJ |
| Type: | Orifice Flange, Slip-on, Blind, Weldneck, Long Weldneck, SW Flange | ||

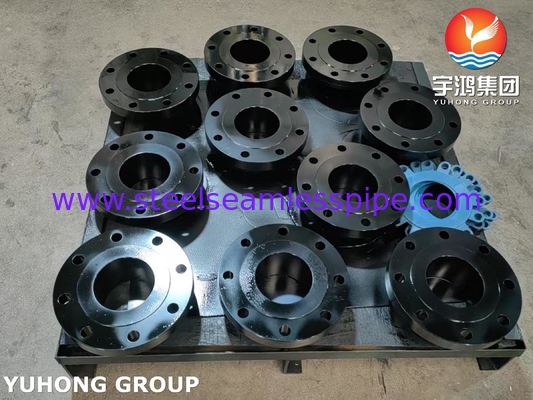

| ハイライト: | ASTM A182 F5 ウェールド ネックフレンズ,黒いコーティングの溶接首のフレンズ,鋳造された溶接首のフレンズ |
||

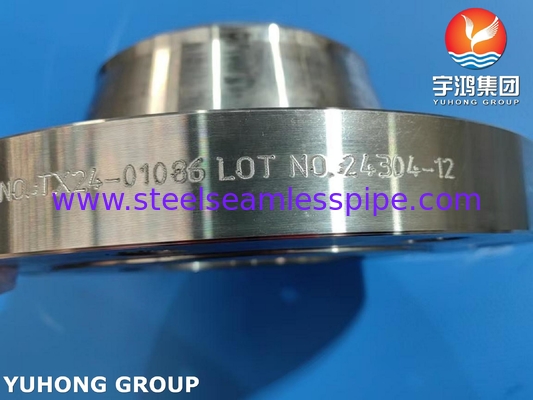

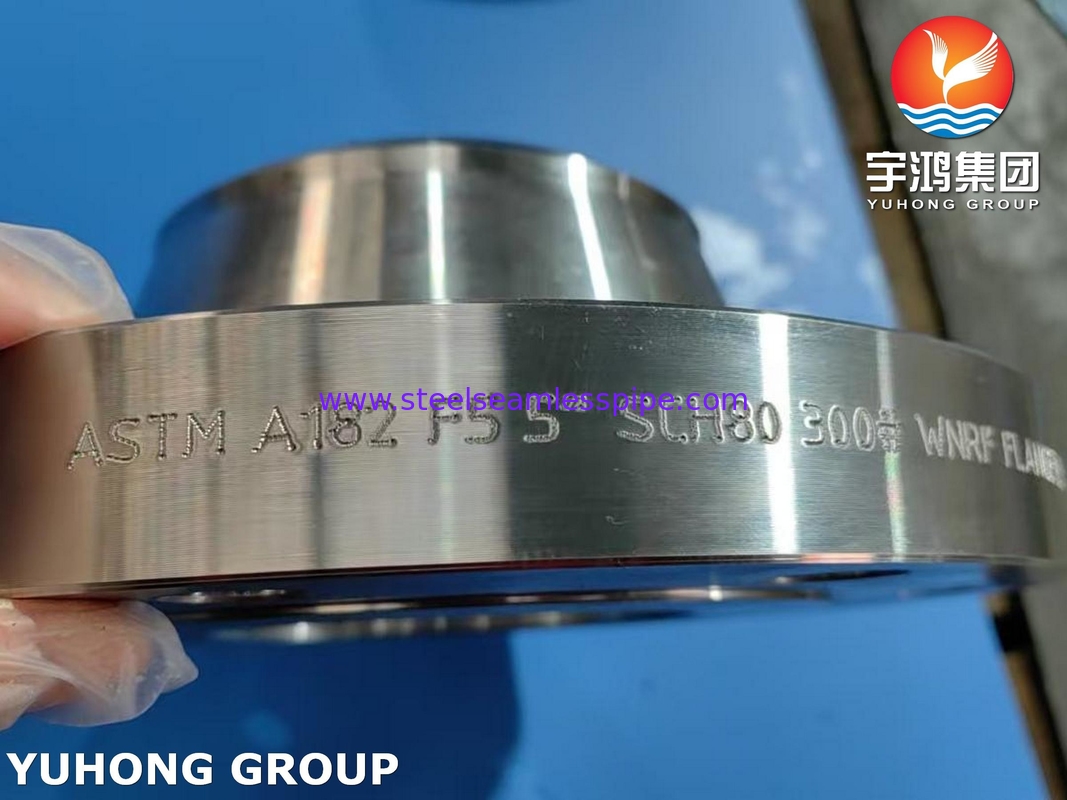

ASTM A182 F5 工業用鋼合金製鋳型フレンズ B16.5 WNRF フレンズ
ASTM A182 F5 WNRF フレンズ溶接首の浮き顔のフレンズを指す.フレンズの首がパイプに溶接されている設計.密封面がわずかに高くなっているので,密封板の圧縮と漏れ防止が強化されます.高温・高圧パイプシステムで使用される特殊な部品です.製造プロセス鋳造により製造され,鋳造代替品と比較して優れた構造的整合性を保証します.ASME B165尺寸と気圧 (クラス150~2500)
類似 の クラス と 比較
ASTM A182 F5 対 F9/F11:
F9: 高いクロム (8%~10%) を有し,極端な温度での酸化耐性を高めます.
F11 についてF5に似ているが ワナジウムを加えた
ASTM A105 対 A182 F5:A105 (炭素鋼) は安価だが,425°C (800°F) 以上の高温用途には適していない.
ASTM A182 F5 合金鋼フレンズの化学成分
| グレード | C について | ミニ | そうだ | S | P | C.C. | モー |
| A182 F5 | 0.15 | 0.3 ¥ 06 | 0.5 | 0.03 | 0.03 | 4 6 | 0.044 ¥ 065 |
ASTM A182 F5 合金鋼フレンズの機械特性
| グレード | 張力強度 (Mpa) | 収力強度 (Mpa) | 伸縮率 % |
| A182 F5 | 275 | 485 | 20 |
詳細な製造プロセス
鋳造:~1200°C (2192°F) に加熱し,穀物精製のために閉式鋳造で形作る.
熱処理:
正常化:900°C (1652°F) に加熱し,微細構造を精製するために冷却する.
テンパリング:650~700°C (1202~1292°F) に再加熱し,ストレスを軽減し強さを高めるために冷却する.
機械加工:ASME B16.5の許容量 (例えば,孔径 ±0.8 mm,面平さ <0.2 mm) に準拠したCNC加工.
表面塗装:高い顔 (RF) 切断 (125×250 μin RMS) を使って,最大限の密封を図る.
設置と保守
アライナイン: 溶接首のフレンジは,ストレスの集中を避けるために,溶接中に精密なアライナメントが必要です.
ボルトを締める: 使用ASME PCC-1ガイドライン圧縮が均等になるように
運用中の監視: 定期的な検査引っ張る,割れる,穴を掘る高温/高圧システムでは
産業特有の用途
石油・ガス高圧パイプラインにおける原油の計測 (例えば,API 14.3/AGA-3規格)
発電:タービンの蒸気流量測定 (ASME PTC 6 に準拠する)
石油化学:エチレン/クラッカーユニットの供給ライン (水素の脆化に耐える)
原子力:補助冷却システム (ASTM A182 F5は,主回路ではなく,二次回路で使用される).
