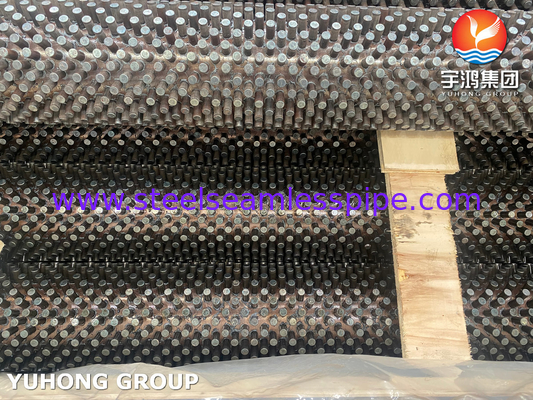

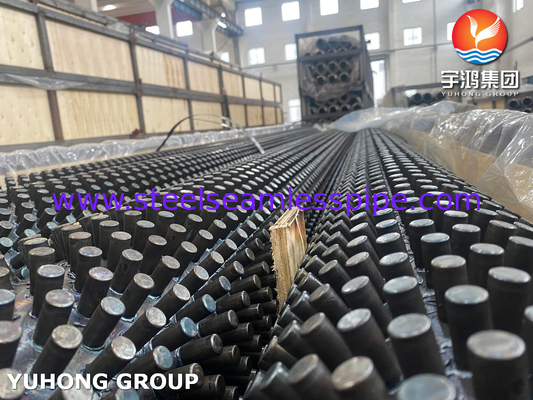

ASTM A213 T9 空気給湯器とエコノマイザー用のスムースチューブ

ASTM A213 T9 ステッドチューブの主要特徴

1材料の組成

• グレードT9は低合金鋼で,クロム9%,モリブデン1%,高温での酸化と腐食耐性を高めており,炭素鋼に比べて高い.
• ASTM A213 に準拠し,シームレスフェリティック・アウステニティック・ステール・ボイラー,スーパーヒーター,熱交換管をカバーする.

2スタッドデザイン

• スタッド (ピンまたはプロジェクション) は,ガスから液体またはガスから蒸気へのアプリケーションで熱伝達を改善するために,チューブの外表面に抵抗溶接されています.
• 一般的なステッド材料には,使用条件に応じて炭素鋼,不?? 鋼,合金鋼が含まれます.

3標準と仕様

• ASTM A213:高温サービス用のシームレスチューブをカバーする.
• ASME SA213:同等のASMEボイラーおよび圧力容器コードバージョン
• スタッド溶接規格:通常,抵抗溶接のためのAWS C1.1に従います.

4ストッドチューブ の 利点

• 表面積が増加したため 熱の伝達が向上します
• 煙草ガスアプリケーションにおける汚れを軽減し,ガスの流れを改善します.
• 高温腐食性のある環境での耐久性が向上します

5製造と試験

• 縫い目のないチューブ製造 (マンドルローリングまたは挤出)

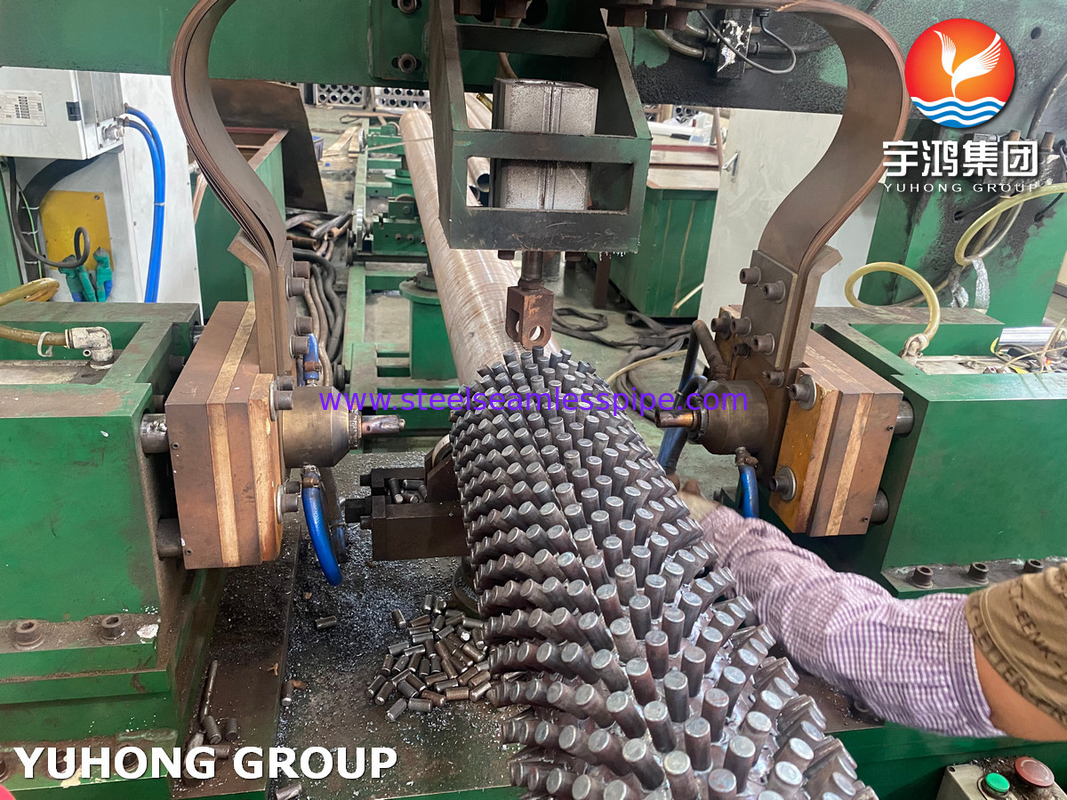

• 制御された条件下で施されたストッド溶接
• 破壊性のない試験 (NDT),水静止,超音波,渦巻電流の試験など.
• ASTM A213の要求事項による化学および機械試験.

ASTM A213 T9 詰め管の適用

ASTM A213 T9 スタッドチューブは,高温高圧環境で,熱伝達と酸化/腐食耐性が強化された環境で,特に設計されています.このチューブが優れているいくつかの主要なアプリケーションは,下記です:

1廃棄熱回収ボイラー (WHRB)

• HRSG (熱回収蒸気発電機) で,発電所や精製工場で使用され,排気ガス (例えばガスタービン煙ガス) から熱を回収する.

なぜT9?

• 煙ガス環境 (~ 1,100°F / 593°Cまで) で硫化と酸化に耐える.
• 熱気体からの熱吸収効率を高める.

2石炭火力とバイオマスのボイラー

• 流出ガス温度の高い (~800~1,200°F / 427~649°C) コンベクションパス&エコノマイザーセクション

なぜ 詰め込ん だ の です か

• 灰の汚れを防ぎ ガスの流れを妨げる
• 低温帯では熱吸収が向上します

3流体式ベッドボイラー (CFB&BFB)

• 流体床 (CFB) と泡状流体床 (BFB) のボイラーで使用される.

なぜT9?

• 磨き床材料による侵食耐性がある
• モリブデンの含有量は 周期的な負荷下で 溜まり抵抗を助けます

4精製工場と石油化学の暖房機

• 燃焼式ヒーターのコンベクションセクション (例えば原油ヒーター,リフォーム炉)

なぜ 詰め た チューブ を 用いる の でしょ う か

• 熱い燃焼ガスからの熱回収を最大化します
• 熱の分布を改善することで 熱点を減らす

5エアヒーターとエコノマイザー

• 発電所の再生式/復元式空気暖房機

なぜT9?

• 硫黄を含む煙草ガスを 炭素鋼よりもうまく処理します
• 発光灰の蓄積を防ぎ 熱効率を向上させる
