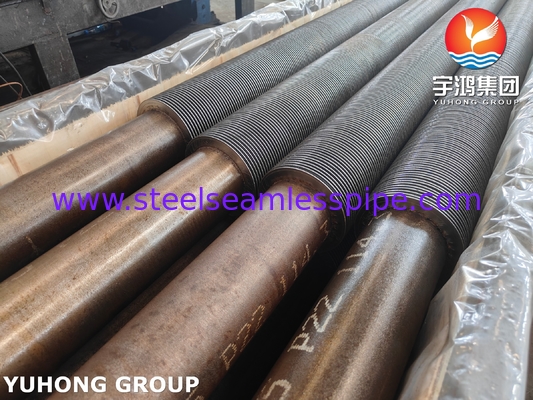

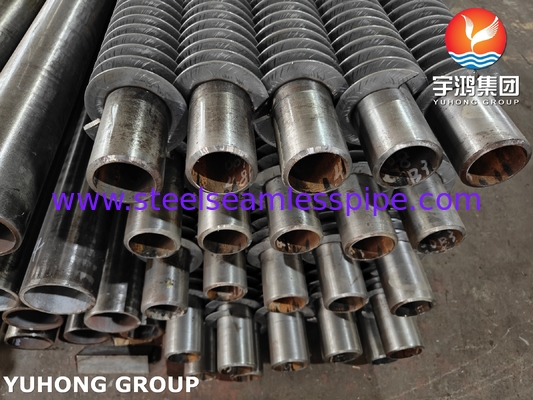

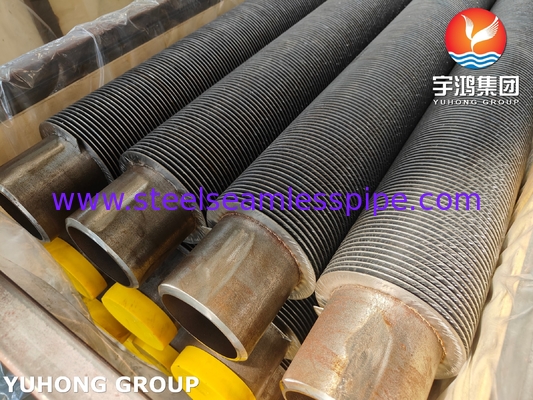

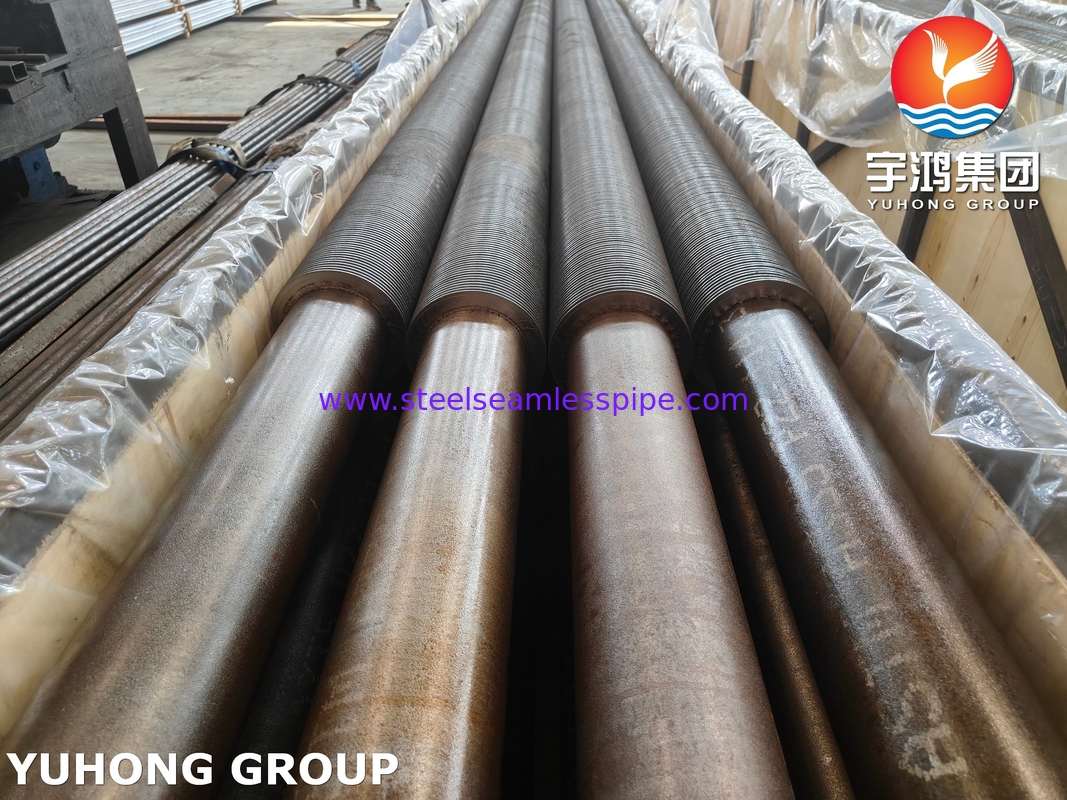

ASTM A335 P22合金鋼 11-13CR HFWフィンチューブ付きシームレスチューブ

ASTM A335 P22合金鋼 11-13CR,HFWフィンチューブ,コンベクションコイルのためのシームレスチューブ

1製品概要

についてASTM A335 P22合金鋼のシームレスチューブ,11~13%のクロム (Cr) HFWフィンチューブ極端な温度と圧力環境で高効率の熱伝送のために設計されていますP22合金鋼の高温強度とクロム豊富なフィンの耐腐蝕性を組み合わせるこの製品は,ボイラー,ヒーター,工業用熱システムにおけるコンベクションコイルに最適です.

2材料基準と化学成分

ベースチューブ:ASTM A335 P22合金鋼

フィンストライプ: 11-13% クロム鋼

3メカニカルプロパティ

4重要な利点

1. 高温 に 耐久 する

   • P22合金鋼は高温まで耐える650°C超熱機やリフォーム機に最適です

   • クロムのフィンは煙ガスや酸性環境での酸化に耐える.

2. 腐食と硫化耐性

   • 11-13Crフィニンは,硫黄豊富な大気 (例えば,精製工場のヒーター) で硫化裂けを防止する.

3. 熱の移転を最適化

   • HFWのフィンは,熱交換表面を4×6x低圧下降を維持しながら効率を向上させる.

4. 堅牢 な 溶接 品質

   • 高周波溶接は,切断試験によって検証された,平金属の85%以上のフィン・トゥー・チューブ結合強さを保証する.

5. 費用 効率 的 な 解決策

   • P22の高温性能とCr鋼の耐腐蝕性を組み合わせて,停止時間と保守コストを削減します.

5製造と品質管理

1. ベースチューブ生産

   • 熱圧またはローータリーピアスによるシームレス製造,ASTM A335に対応する.

   • 熱処理: 標準化900~940°C熱さ690~730°C最適な微細構造のために

2. フィン 溶接 プロセス

   • HFW フィンの固定: 溶接速度8°25m/min頻度200~450kHz.

   • 溶接後のストレス解消 (PWHT)600~650°C余剰ストレスを排除するためです

3. 試験と認証

   • 非破壊性試験 (NDT): ベースチューブで100%UT/RT,溶接でPT/MT

   • 水静止試験: 1.5x設計圧 (ASME B31.1 に準拠する)

   • 証明書: ASME 第2節 EN 10204 3.1,およびPED 2014/68/EU

6申請について

7代替案との比較
