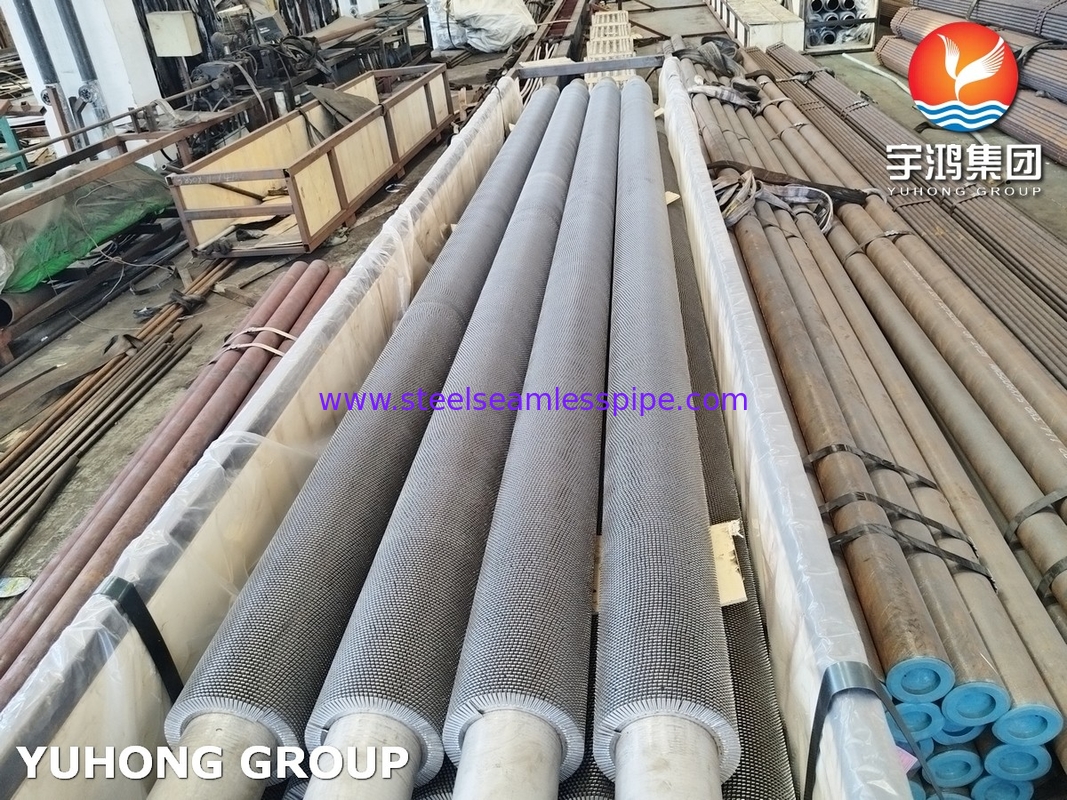

ASTM A312 TP304H 熱交換器と原子炉冷却のためのシワ状のフィンチューブ

ASTM A312規格:
この仕様は,高温サービスおよび腐食性環境のために設計されたシームレス,溶接,および重冷加工されたオーステニティックステンレス鋼管をカバーします.要求するアプリケーションで信頼性のために,チューブを厳格な機械的および化学的特性を満たすことを保証.

• 材料: TP304H ステンレス鋼
• グレード:TP304Hは304ステンレス鋼の高炭素変種である. "H"は高炭素含有量 (0.04~0.10%) を表し,高温のスリップ耐性と強度を向上させる.
• 特性: 絶好の耐腐蝕性,酸化耐性,周期的な熱条件下での耐久性.これは525°C (977°F) 以上の温度に理想的です.

尖ったフィンのデザイン:

構造:フィニングは,機械的に管の外側に固定され (通常は溶接,挤出,または埋め込み),ノッチまたは尖ったエッジを備えています.

機能: 切断線は流体の流れを妨害し,熱境界層を薄めることで熱伝達の効率を向上させる渦巻を作り出す.また,微粒子の蓄積を最小限に抑えることで汚れを減らす.

利点:

強化された熱伝達: 表面面積と渦巻が増加すると熱効率が向上します.

高温性能: TP304Hの組成により,極端な温度でも安定性があります.

耐久性: 厳しい環境での腐食や機械的劣化に耐える.

応用:

1. 発電

• ボイラー&スーパーヒーター: 燃焼ガスから水/蒸気に熱を転送するために,石炭火力,ガス火力,バイオマス発電所で使用されます.TP304Hの高温強度 (800°Cまで) は,スリップと酸化に耐える典型的な運用条件: 540°C (1000°F),高圧蒸気環境.
• エコノマイザー:排気ガスから廃棄熱を回収し,ボイラーの給水を予熱する. サーリングは低温帯 (200~400°C) で熱効率を向上させ,渦巻度を向上させる.
• 熱回収蒸気発電機 (HRSG): 複合サイクル発電所に組み込まれ,ガスタービン排気から蒸気を発生させる熱を転送する. TP304Hは硫黄排気による腐食に抵抗する.

2石油化学・精製業

• プロセスヒーター/オーブン: クレイキングユニットやリフォーム機で炭化水素を熱します. 歯列状のフィンは,コクシング (炭素堆積物) と熱循環に耐えます.TP304Hは硫化と塩化物によるストレス腐食に耐える.
• 廃棄熱回収システム: 高温のプロセスストリーム (例えば精製所の煙気体) からエネルギーを回収し,原材料を予熱したり蒸気を発生させる.

3化学加工

• 酸性ガス熱交換機:硫酸プラントや塩素塩素ユニットにおける腐食媒質 (例えば硫酸,塩素) を処理する.TP304Hのクロムニッケル含有量は,穴と裂け目の腐食耐性を提供します.
• 原子炉冷却/加熱コイル:外熱/内熱反応で正確な温度を維持する. 尖毛状のフィンは,攻撃的な化学環境で迅速な熱交換を保証する.
