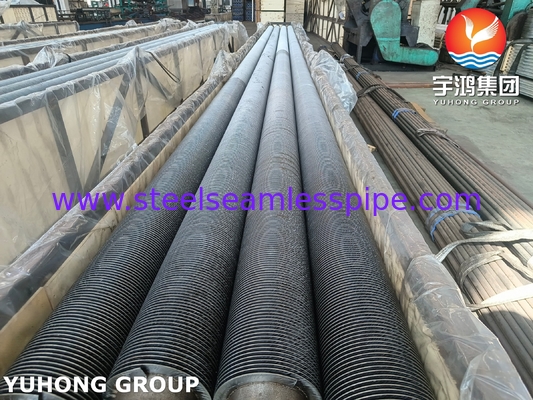

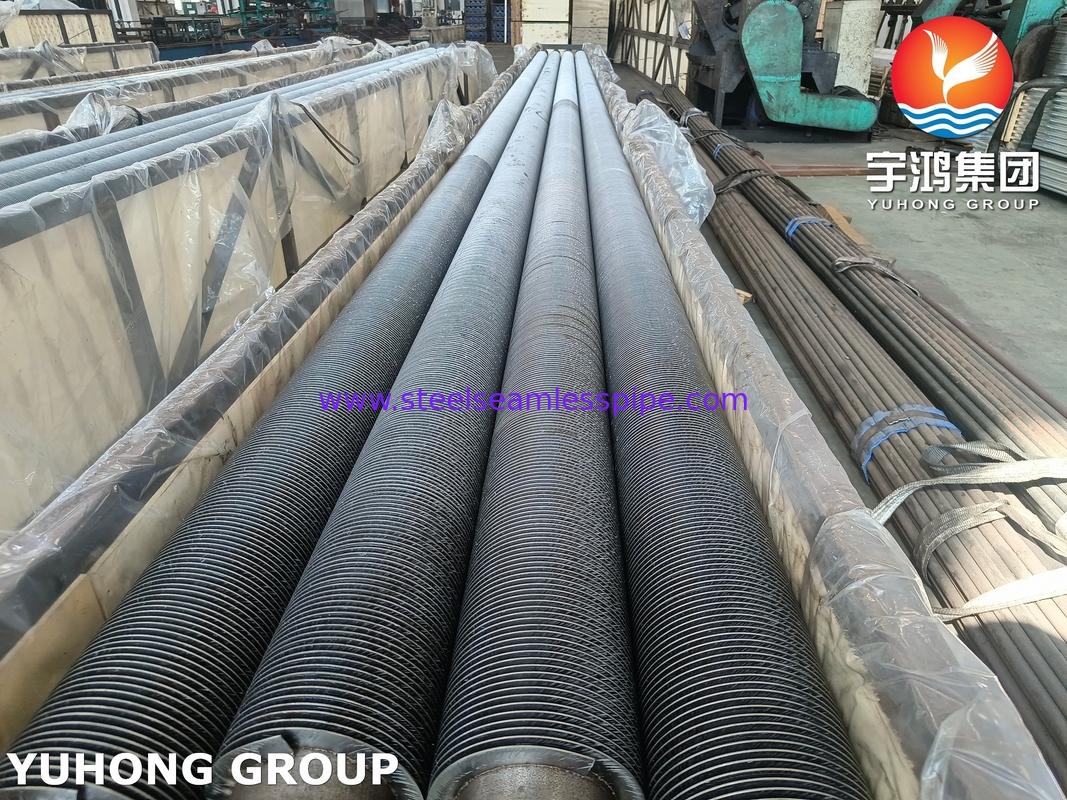

ASTM A335 P22 精製工場のヒーターとエコノマイザー用の固体フィンチューブ

1ASTM A335 グレード P22 は,以下の仕様を持つクロム・モリブデン合金鋼である.

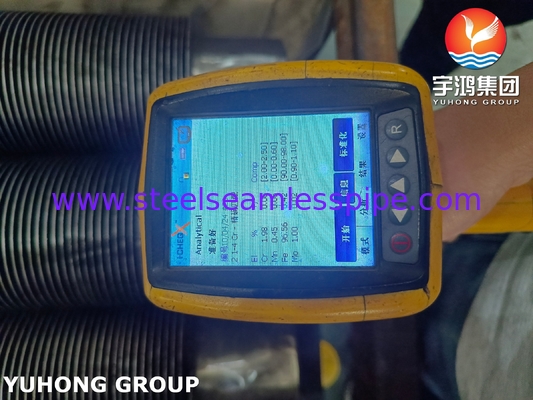

• 化学組成

• メカニカルプロパティ

• 張力強度: ≥415 MPa (60,200 psi)

  性能強度: ≥205 MPa (29,700 psi)

  硬さ: ≤163 HBW (ブリーネル)

  伸縮: ≥30% (50mm)

• 熱処理

900°C (1652°F) で標準化され,675°C (1247°F) でテンパーされた.

2製造基準と試験

準拠性

ASTM A335 (材料)

ASME BPVC I & VIII セクション (圧力設計)

TEMA (熱交換器製造者協会) は,ペニント管の束について

テスト:

水静止試験:設計圧1.5倍 10秒以上

NDT (非破壊試験):

基管の整合性に関する超音波試験 (UT)

溶接接点の染料浸透剤試験 (PT)

3. アプリケーション特有の構成

発電所のボイラー:

スーパーヒーター: 400~600°Cの煙草ガスに最適化されたフィンで,灰の侵食耐性がある.

節約剤:汚れを最小限に抑えるため,フィンの密度が低い設計 (35 FPI).

精製工場のヒーター:

H2Sが豊富な環境で硫化耐性を持つステンレス鋼のフィンの先端

廃棄熱回収装置:

パーティクレットで満たされた排気ガス (例えば,セメント炉) を処理するための自作のフィンスペース.

4. 刺身/埋め込みのフィニッシュに比べて利点

• 耐久性: 羽根が松くたり,残骸が閉じ込められる危険性がない (灰/スラグ環境では極めて重要です).
• 熱耐性:単石構造は,急速な気温変動に対応します.
• 清掃 の 容易 性: 滑らか な 羽根 の 表面 は,汚れ た ガス 流れ の 汚れ を 軽減 し ます.
