ASTM A335 P11 HFW HRSG熱回収蒸気システム用 歯列状型羽状管

ASTM A335 P11 HFW HRSG熱回復蒸気システム用 歯列状型フィニングチューブ

私たちの先進的な製品にはASTM A335 P11 HFW シングル型フィニングチューブ熱回復蒸気発電機 (HRSG) や他の高性能熱回復システム向けに特別に設計されている.この製品は,高温と高圧環境の厳しい要求を満たすために設計されています熱伝達効率と耐久性を最大限に保ちます

ASTM A335 P11の化学組成

(ソース:ASTM A335-22,表1)

合金元素,特にクロム (Cr)そしてモリブデン (Mo)酸化,熱疲労,腐食に優れた耐性を備えており,高温環境に適しています.

ASTM A335 P11の機械特性

(ソース:ASTM A335-22,表2)

ベースチューブ検査 (ASTM A335)

(ソース:ASTM A335-22 第11節)

• 水静止試験:
  各基管は,漏れなく指定された圧力に耐える能力を確認するために水静止試験にかけられる.
• 非破壊性試験 (NDT):
  • 超音波または放射線検査は,内部および表面上の欠陥を検出するために行われます.
• 寸法検査:

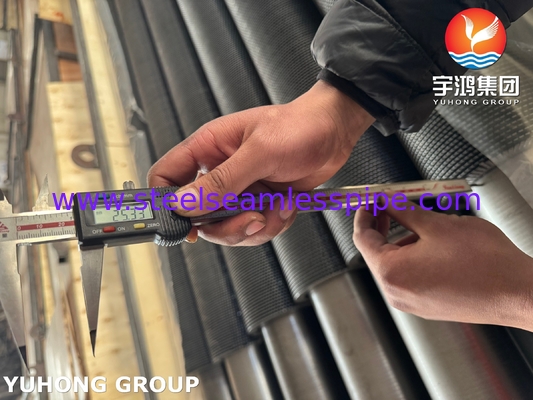

  • 外径,壁厚み,長さを測定し,指定された許容量に準拠することを確認する.

完成したフィニントチューブ試験

1. フィン結合試験 (ソース:ASME SA803 第9.2 節):

   • 引っ張る試験は,羽根と底管の間の機械結合強さを検証するために行われます.
   • 許容可能なフィンの引き離し強度は,フィンの材料の拉伸強さの80%以上である.

2. 視覚検査 (ソース:ASME SA803,第10節):

   • 表面は,非結合のフィン,溶接不完全,またはベースチューブの変形などの目に見える欠陥を検査します.

3. 寸法 の 正確さ (情報源:TEMA標準,表RCB-2):

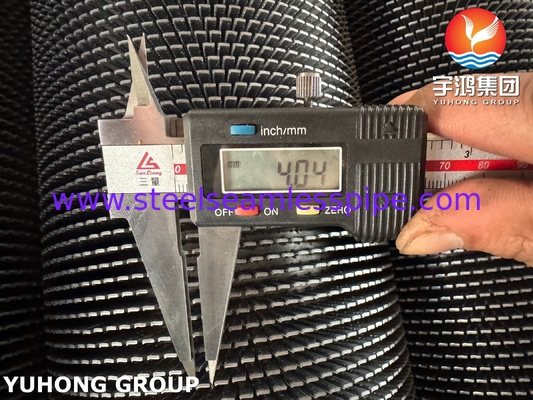

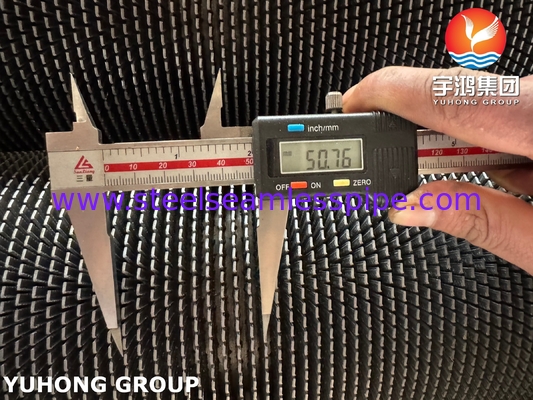

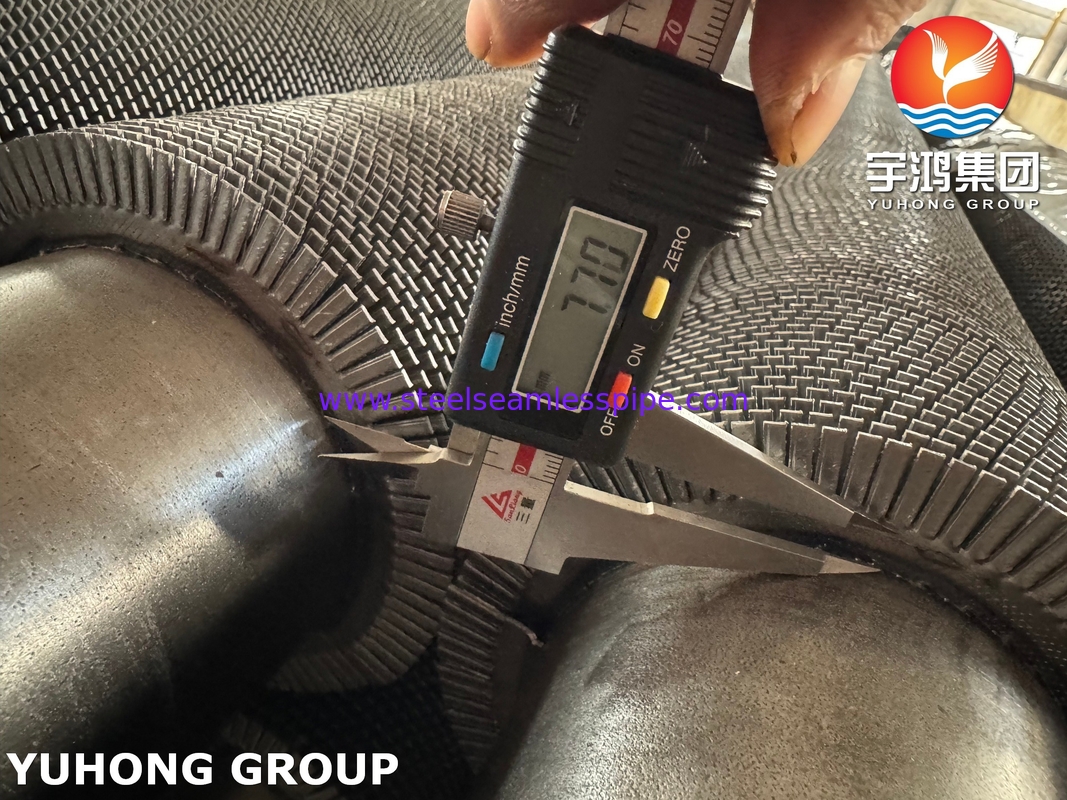

   • 設計仕様に準拠することを確認するために,フィンの高さ,ピッチ,厚さを測定します.

歯ぎしりした羽根管の共通寸法

これらの寸法は,特定のHRSGシステム要件を満たすためにカスタマイズすることができます.
