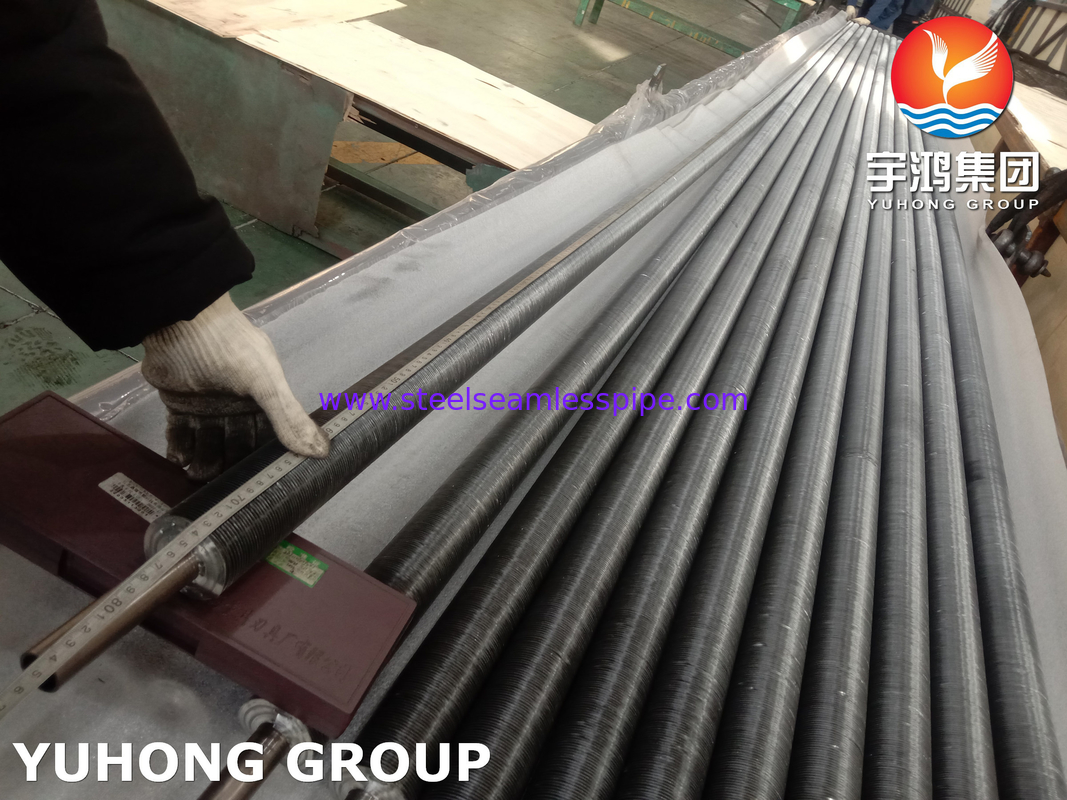

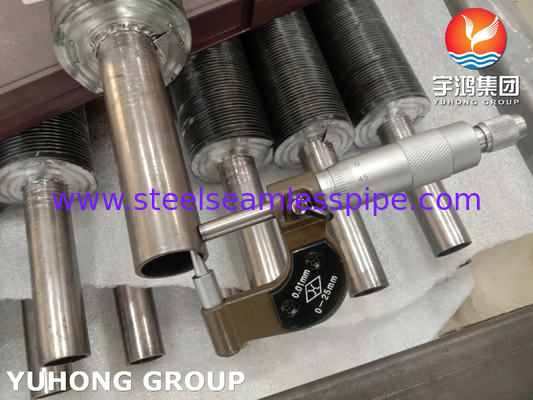

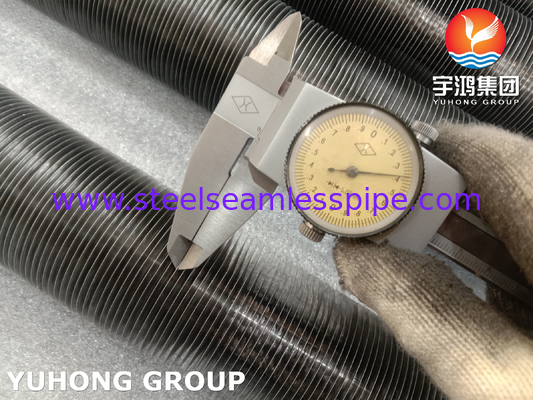

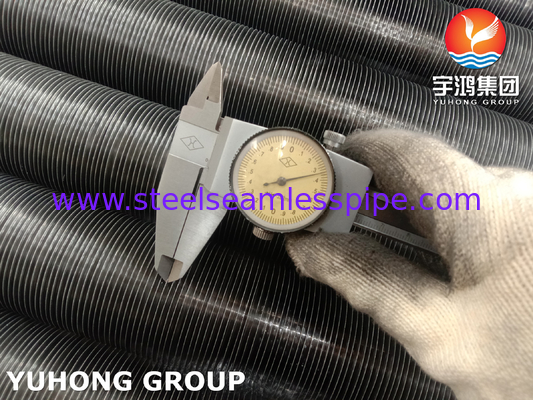

ASME SB163 N04400 エアクーラーとガスリボイラー用アルミフィン付内蔵フィンチューブ

1ベースチューブの材料:モネル400 (UNS N04400)

構成:

• ニッケル (Ni): 63~67%

• 銅 (Cu): 28~34%

• 鉄 (Fe): ≤2.0%

• マンガン (Mn): ≤2.0%

• 炭素 (C): ≤0.3%

• 硫黄 (S): ≤0.024%

メカニカルプロパティ

• 張力強度: 550~780 MPa
• 性能強度: 240~550 MPa
• 伸縮: 35~50% (50mmのゲージ長で)
• 硬さ: 70×90 HRB (ロックウェルB)

温度制限:

• 連続使用: 600°C (1112°F) まで
• 低温での使用: -200°C (-328°F) まで柔らかさを維持する.

耐腐食性:

• 塩化物によるストレス腐食裂け (SCC),穴穴,裂けん腐食に耐える.
• 硫酸 (<50%濃度),塩化水素 (<20%),水素フッ素酸,アルカリと互換性がある.

2フィン材料:アルミニウム (Al)

• 高熱伝導性: アルミニウムの優れた熱伝送効率は,全体的な熱交換率を向上させる.
• 軽量: 構造の整合性を保ちながら組成物の総重量を減らす.
• 費用対効果: 異国の合金と比較して性能と手頃な価格のバランスを提供します.
• 耐腐蝕性: 適度な環境に適した保護性酸化物層を自然に形成する (モンネル400と組み合わせると,厳しい条件にも適用性を拡張する).

3デザインの特徴

• 組み込みフィン技術: アルミニウムフィンが機械的または水力学的拡張によってモネル400ベースチューブに緊密に結合し,最適な熱接触と耐久性を保証します.
• カスタマイズ: 特定の熱伝送要件を満たすために,様々なフィンの密度,高さ,管長で利用できます.
• 応用柔軟性: 石油化学,発電,船舶工学などの産業における熱交換機,冷却機,ボイラー,冷却システムに適しています.

4適用する

• 海洋・オフショアシステム
• 淡水装置の熱交換機
• 硫酸 (H2SO4) 冷却機
• 酸ガス (H2S) リボイラー
• 地熱発電所の蒸気冷却機
• 燃焼ガス廃棄物の熱回収
• アモニア (NH3) 蒸発機
• 熱回収換気機 (HRV)

5利点

耐久性: モネル 400 は,穴,裂けん 腐食,ストレス 腐食 裂けん に 耐える.

効率: アルミ の 羽 は 表面 面積 を 最大 に し て 迅速 な 熱 散布 を 可能に する.

適応性: 極端な温度や腐食性のある環境で信頼性のある性能
