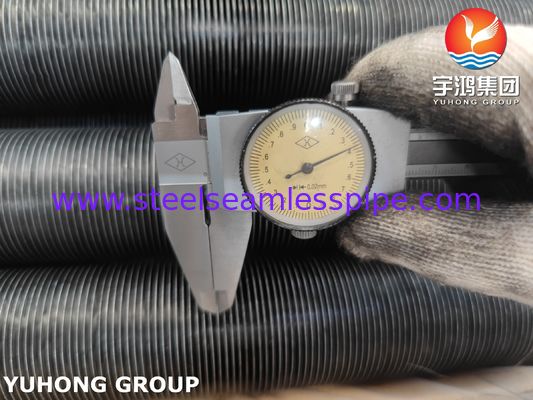

ASME SA209 ボイラーエコノマイザーとエアヒーター用のAL1060フィン付内蔵フィンチューブ

1ベースチューブの材料:SA209

構成:

炭素 (C) 0.10~0.20%
マンガン (Mn) 0.30~0.80%
リン (P) ≤0.025%
硫黄 (S) ≤0.025%
シリコン (Si) 0.10~0.50%
モリブデン (Mo) 0.44~0.65%
銅 (Cu) ≤ 0.25% (存在する場合)
クロム (Cr) ≤0.30%
ニッケル (Ni) ≤0.40%
バナジウム (V) ≤0.03%

属性:

• 高温耐久性があり 滑りやすい
• 高温での酸化と腐食に対する耐性が高かった.
• 溶接能力が良い

2フィン素材:AL1060

属性:

優れた熱伝導性: (~230 W/m·K) - アルミニウムフィンを使用する主な理由.

耐腐食性: 保護性オキシド層を形成する.

高い形容性/柔らかさ:製造中に簡単に形作られる.

低密度 軽量

低強度:合金アルミニウムよりも柔らかいが,多くのフィンアプリケーションに十分である.

高電導性

3フィンタイプ:内蔵 (G-Fin)

製造プロセス:

• 鋼筋ベースチューブの外面に溝が加工される (しばしばノールリングによって).
• アルミのフィンのストック (AL1060) のストライプを溝に挿入する.
• 高圧ローラーまたはマールがチューブ壁材料をアルミニウムストライプの縁に押し込み,冷たい加工を行い,機械的にフィンのベースを溝にしっかりとロックします.これは連続的な,翼の全長に沿って 緊密な機械的な結合です

主要な特徴:

• 強い機械結合:フィンは管壁に物理的に閉じ込められ,熱循環または振動によるフィンの解散に優れた抵抗性があります.
• 溶融/溶融なし: 流体腐食,溶融合金溶融点制限,または結合線内の潜在的な空白などの問題を排除します.
• 直接金属対金属接触: 低面熱抵抗 (良い熱伝送効率) を提供する.
• フィン・インテグリティ:AL1060のフィン材料自体は変化していない (溶かしていない),完全な熱伝導性と耐腐蝕性を保持している.
• フィン密度: 比較的高いフィン/インチ (FPI) を許容する.
• 外見: 通常は,透明で金属的な外観があり,金属管がフィンの底に巻き込まれる目に見える縫い目があります.

主要 な 利点:

• 高熱伝送効率
• 熱循環下での優れたフィンの結合強さと耐久性
• ベースチューブの高温能力
• フィン (AL1060) とベースチューブ (SA209) の耐腐蝕性
• 低溶融点の溶融合金で 動作温度を制限する

4適用する

• 海洋・オフショアシステム
• 淡水装置の熱交換機
• 硫酸 (H2SO4) 冷却機
• 酸ガス (H2S) リボイラー
• 地熱発電所の蒸気冷却機
• 燃焼ガス廃棄物の熱回収
• アモニア (NH3) 蒸発機
• 熱回収換気機 (HRV)

5典型的な用途:

• 熱回収蒸気発電機 (HRSG): 節約機と蒸発機の部分.
• ボイラーエコノマイザー:煙気から熱を回収する
• 空気給湯器 (Ljungström型または管型): 燃焼空気を予熱する.
• プロセスガスヒーター/クーラー: 精製工場,石油化学,化学工場.
• 高温フィニングチューブバンドル:高温耐性と効率的な拡張表面の両方が要求される場合.
