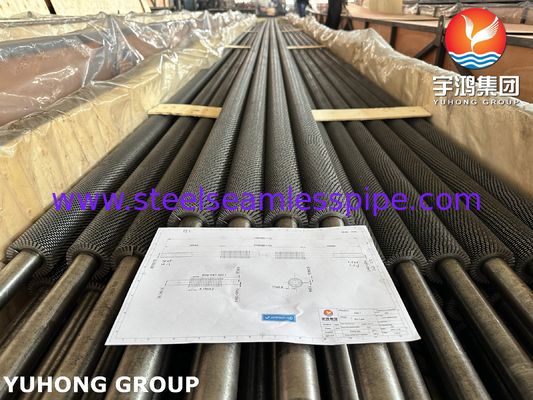

ASME SA213 T22 熱交換器および空冷器用鋸歯状フィン付きチューブ

ASME SA213 T22 ベースチューブの組成

核管材料 - SA312 T22 (明示・訂正)

• SA312: このASME規格は,高温および一般性腐食性使用のために使用されるシームレスおよび溶接されたオーステニティックステンレス鋼管を対象とします.
• T22:これは通常SA312に記載されているグレードではありません.SA312のグレードはTP304,TP316,TP321など (ステンレス鋼) です.
• "T22" 混同:T22は低合金鋼 (2.25%クロム-1%モリブデン) を指します.高温サービス用の非常に一般的な材料ですが,以下のような仕様に該当します.

ASME SA213 T22: 縫い目のないフェリットおよびアウステニット合金鋼ボイラー,超熱器,熱交換管用.

ASME SA335 P22: 高温サービス用シームレスフェリティック合金鋼管用

• 結論: 核管の材料はほぼ確実に SA213 T22 (チューブの場合) または SA335 P22 (パイプの場合) です.低合金鋼で,高温耐久性,スリップ抵抗性,そして約1050°F (565°C) までの酸化耐性ステンレス鋼じゃない

羽の種類 - 刺身の羽:

• 構造: 尖った羽は,底管に巻き込まれた連続した螺旋状の羽 (LまたはLLの足の羽のような) として始まります.細い切片を切り出したり,フィンの長さに垂直に"ノック"したりします.
• 重要な視覚的特徴: 羽根は,平らで連続したストライプではなく,端に沿って小さな規則的なギャップやインデントが並んでおり, "尖った"外観 (サーブブレードのような) を生み出します.
• 切断の目的:

強化された熱伝達: 歯ぎしりによって,羽根の上に流れる流体 (通常は空気や煙草のようなガス) の境界層形成が妨害される.これは渦巻きを作り出します.層状の亜層を分解し,平面のフィンを比較して熱伝達の効率を大幅に改善する.

減重と素材: 除去された素材は,同等の固体フィニングと比較して,全体的な重量とコストをわずかに削減します.

• バランスオフ

わずかに高圧下降: 渦巻が増加すると,管束の流動 (圧力下降) の抵抗も増加します.

汚れを起こす可能性: 通常のフィンを比較すると,ノッチは汚れたガス流に粒子を閉じ込める傾向が強いが,ステッドフィンを比較すると,そうではない.

組み合わせ式説明 - SA213 T22 シングルフィンのチューブ:

• コア:ASME SA213 T22仕様に従って製造されたシームレス管,2.25Cr-1Mo低合金鋼で作られる.
• フィン: 機械的に管の外面に結合した (通常は張力傷と足付き) 螺旋状のフィン.このフィンには,その高さに沿って垂直に切断された規則的なノッチがあります.尖った縁のプロフィールを作成する.

SA213 T22 細紋フィンチューブ 適用:

• 発電所 熱回収蒸気発電機 (HRSG): エコノマイザー,蒸発機,超熱機,再熱機,排気ガスからの熱吸収を最大化します.エアヒーター (Ljungström/Rothemühle),石炭/ガス用ボイラー エコノマイザーセクション (前熱用水)
• 石油化学/精製所: プロセスヒーター/炉,熱酸化剤/焼却炉 廃棄物熱ボイラー
• 産業用ボイラー 廃棄熱 ボイラー 炉,ガスタービン,化学プロセスからの熱を回収する
• シメント/鋼製の予熱器と冷却器 炉/炉冷却器の排気ガスからの熱回収
