| 起源の場所: | 化学加工,石油精製,発電,製薬,食品加工など |
| ブランド名: | Floating Head Heat Exchanger |
| 証明: | ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association) |
| モデル番号: | AES Type |
| パッケージの詳細: | 標準的な木製クレートまたは顧客の要件に基づいたカスタムパッケージ。 |
|---|---|
| 受渡し時間: | 60～90日 |
| 供給の能力: | 月産10セット |
| 素材: | ステンレス鋼 316L | 設計基準: | ASME Section VIII、TEMA（熱交換器製造者協会） |
|---|---|---|---|
| 申請: | 申請 | 準拠基準: | ASME Section VIII Div. 1、TEMA規格、PED（圧力機器指令） |
| ハイライト: | 316L 浮きヘッド熱交換器,浮きヘッド熱交換器 ASME |
||

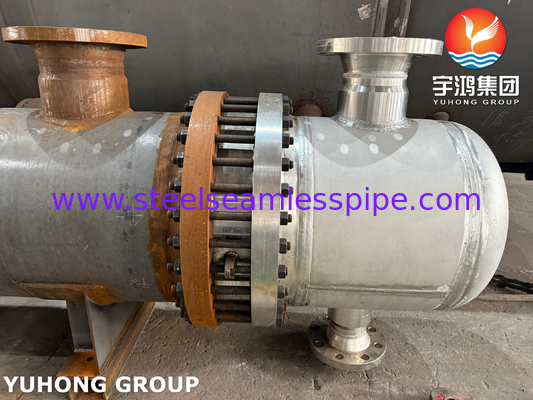

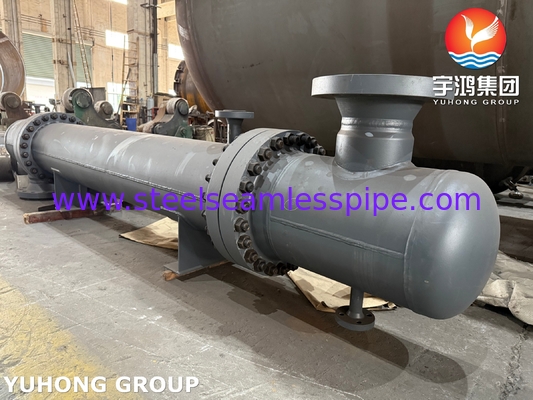

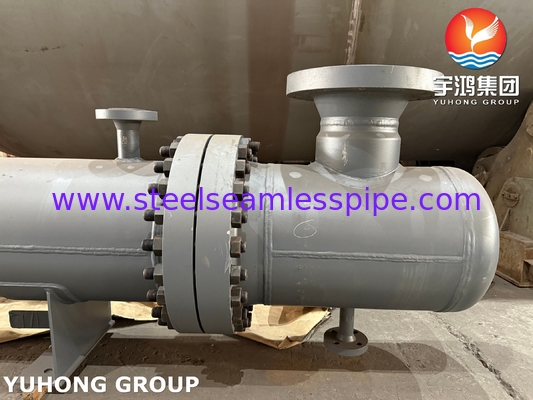

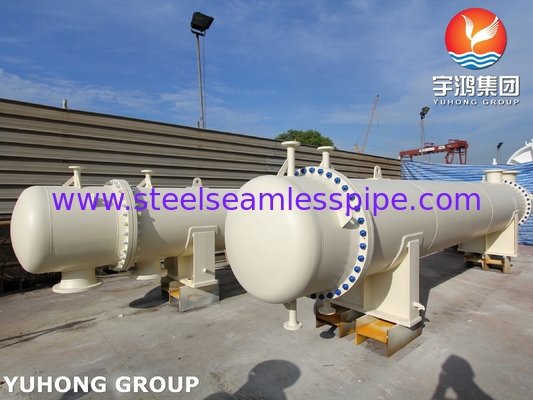

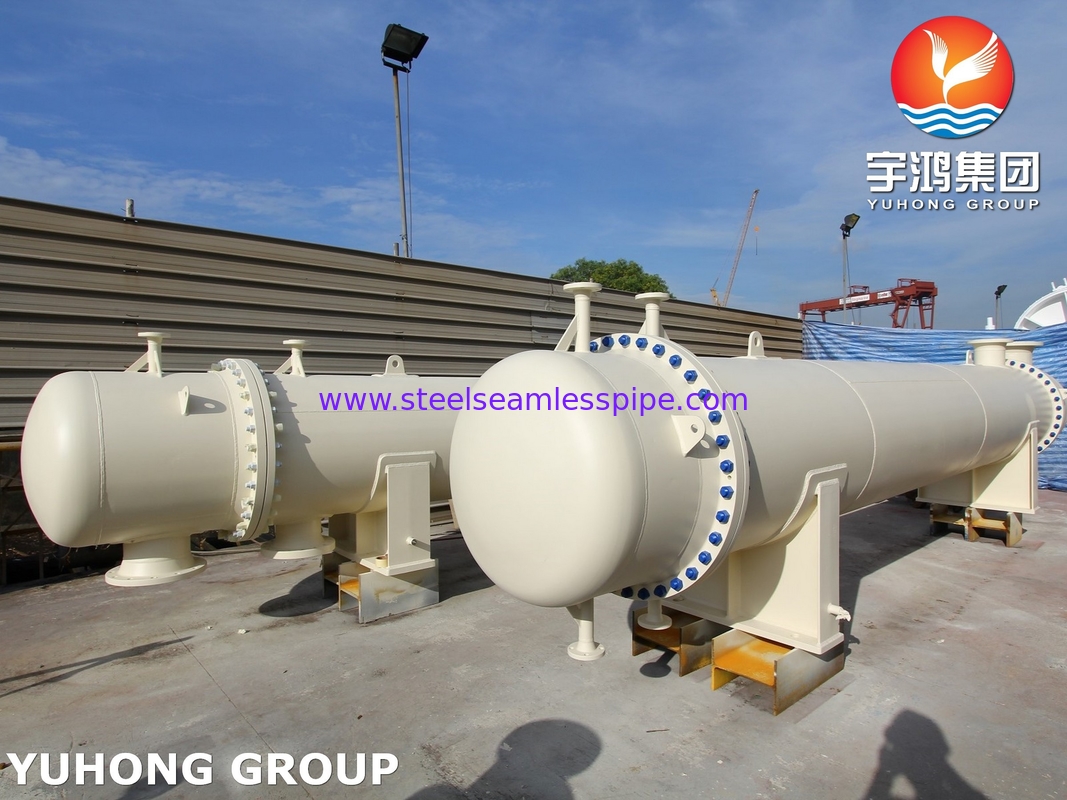

316L 浮き頭式熱交換器 AESタイプ ASME 第8節 1
について316L浮き頭式熱交換機 (AES型)設計されているASME第8節第1課理想的な化学加工,石油精製工場,発電所,医薬品,食品産業効率的に処理します冷却,加熱,凝縮する作業素晴らしい耐腐食性高性能システムの維持も簡単です
部品材料リスト
| 構成要素 | 材料 | 注記 |
|---|---|---|
| シェル | 316L ステンレス | 耐腐食性があり 高温や化学環境に適しています |
| チューブバンドル | 316L ステンレス | 高熱伝導性 穴と裂け目の腐食に対する優れた耐性 |
| フローティング ヘッドカバー | 316L ステンレス | 管束の清掃を容易にする 腐食耐性 |
| チューブシート | 316L ステンレス | シェルとチューブ側間の漏れを防止し,構造安定性を確保します. |
| バッフル/サポートプレート | 316L ステンレス | 適切な流量配分を保証し,チューブを支える. |
| ガスケット | PTFE (ポリテトラフッロエチレン) /グラフィット | 高温と高圧下で高化学耐性と密封性能 |
| ボルトとナッツ | ステンレス鋼316LまたはASTM A193B8級 | 高い機械的強度と耐腐蝕性 |
| フレンジ | ステンレス鋼 316L | 部品間の強固で信頼性の高い接続を提供します. |
| ノズル (入口/出口) | ステンレス鋼 316L | 熱交換器の流入と流出のスムーズな流れを保証します |
コンポーネント サイズ リスト
| 構成要素 | サイズ範囲 | 注記 |
|---|---|---|
| シェル直径 | 200mm 〜 2000mm | 特定の熱伝送要件に基づいて調整できます |
| 管の外径 (OD) | 10mm ¥ 50mm | 標準サイズは19.05mm,25.4mm,38.1mmである. |
| 管の壁厚さ | 0.5mm 3mm | 厚さは圧力と温度要件に依存する. |
| 管長 | 1m 12m | 標準長さは6mと12mだが,カスタム長さは利用可能である. |
| フローティングヘッドクリアランス | 50mm ¥ 300mm | 管束を簡単に取り外し,清掃することができます. |
| バフル間隔 | 100mm 400mm | 流量分布と熱伝送効率を最適化 |
| ノズルの直径 | 50 mm ¥ 600 mm | 流体流量と圧力の要求に応じてサイズ |
| フレンジの寸法 | ASME B16.5規格 | 特定圧力 (クラス150,300,600など) に合わせて調整できる. |
必要な 検査
| 試験名 | 記述 | 目的 |
|---|---|---|
| 静水性試験 | 漏れや構造障害の検査のために水で殻と管の側面を圧縮する. | 熱交換器が動作圧力を処理できるようにします |
| パネウマティック試験 | 乾燥した環境で漏れをチェックするために空気または惰性ガスで圧力を加える. | 水性試験が不適切であるシステムにおける安全性を確保する. |
| 放射線検査 (RT) | 内部の欠陥を検知するために溶接器のX線検査 | 溶接質と構造の整合性を保証します |
| 超音波検査 (UT) | 高周波の音波を使って 材料の欠陥や厚さの変化を検出します | 管と殻の材料が厚さと品質基準を満たすことを保証します |
| 染料浸透剤試験 (PT) | 表面の裂け目や溶接器やその他の部品の欠陥を検出するために染料を塗る. | 重要な部品の表面の整合性を確認する. |
| 材料組成試験 | 316Lステンレス鋼部品の化学組成を確認するためのスペクトロメトリック分析 | 材料基準と耐腐蝕性要件の遵守を保証する. |
| 硬度試験 | 316L材料の硬さを測定し,機械性能を確認する. | 材料が圧力と温度条件に適していることを保証します |
| 漏れ検査 | システム内の微小漏れを検出するためにヘリウムや窒素でテストする. | 高性能アプリケーションの完全な密封を保証します |
産業による応用
| 産業 | 適用する |
|---|---|
| 化学加工 | 化学液体の冷却,加熱,凝縮のための熱交換器. |
| 石油とガス | 原油冷却,ガス分離,蒸留プロセスのための精製所の熱交換機. |
| 発電 | 熱力発電所と原子力発電所の蒸気冷却器と給水給湯器 |
| 医薬品 | 薬剤製造,発酵,無菌加工のための温度制御 |
| 食品・飲料 | 食品及び飲料生産のための消毒,冷却,加熱システム |
| 海洋とオフショア | 船舶エンジン,燃料油,潤滑油の冷却システム |
特殊機器における応用
| 機器の名前 | 熱交換器の機能 |
|---|---|
| 化学反応器 | 化学反応の温度を制御する 熱を原子炉内外へ転送する |
| 原油蒸留装置 | 原油を予熱し,分離した蒸留物を冷却する. |
| 蒸気コンデンサー | タービンの排気蒸気を 再利用のための水に変換します |
| 蒸発器 | 食品や化学産業における液体の蒸発を容易にする |
| 空気圧縮機 冷却器 | 圧縮空気を冷却し,温度と湿度を下げます. |
| 潤滑油冷却器 | エンジンとギアボックス内の潤滑油の温度を維持する. |
