| 起源の場所: | 中国、韓国 |
| ブランド名: | YUHONG |
| 証明: | ASME Code Section VIII, Div. 1 |
| モデル番号: | シェルアンドチューブ熱交換器（大気タワー型OVHDトリムコンデンサー） |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD 50,000 - USD 1,000,000 PER SET |
| パッケージの詳細: | 標準的な木製クレートまたは顧客の要件に基づいたカスタムパッケージ。 |
| 受渡し時間: | 60～90日 |
| 支払条件: | マニーグラム,T/T,D/P,D/A,L/C,ウェスタン・ユニオン |
| 供給の能力: | 500セット/月 |
| 製品名: | 大気タワー OVHD トリムコンデンサー | バンドル構成: | 固定管板 1083 直管 |
|---|---|---|---|
| チューブ寸法: | Ø 21.34 mm x 2.77 mm、肉厚 45 mm / 40 mm | 管板径: | Ø 1170 mm |
| 外部表面処理: | 溶融亜鉛メッキ | 応用機器: | スチームグランド凝縮器熱交換器 |
| ハイライト: | ASME SB516 シェルとチューブ熱交換器,Monel400 コーティングコンデンサ,大気塔のための熱交換器 |
||

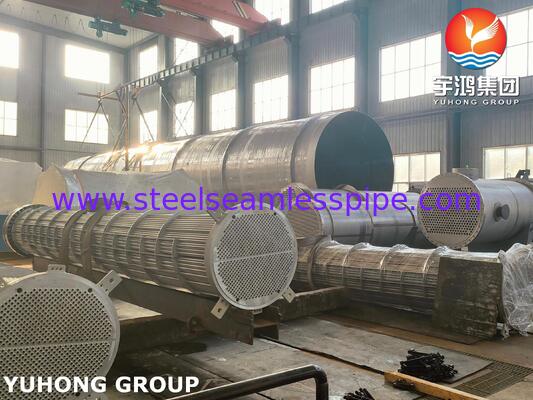

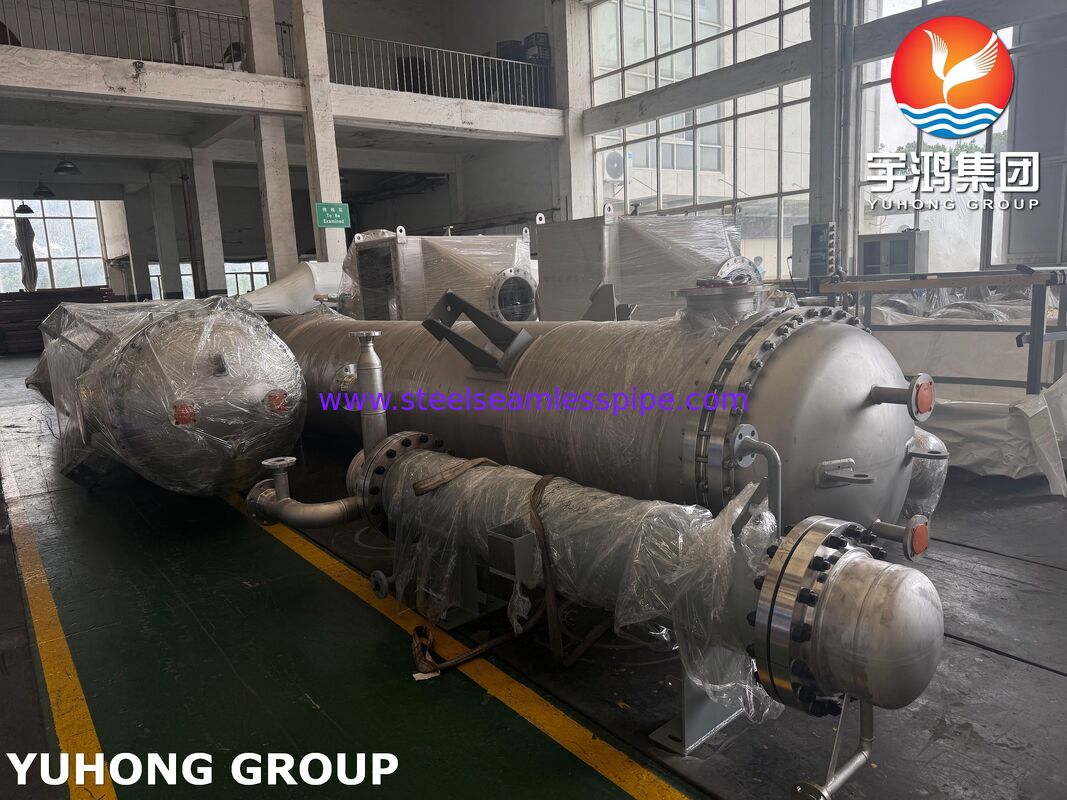

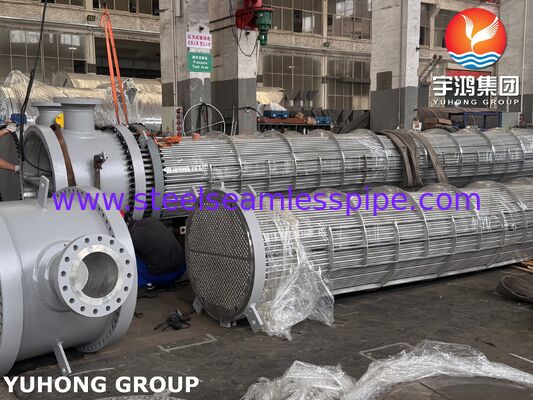

ASME SB516 シェルとチューブ熱交換器 モネル400 クラッド トリム コンデンサ
この工業ユニットは,ASME圧力容器コードに厳格に準拠して設計され製造された重用シェルとチューブ熱交換器です.特別に大気塔OVHDトリムコンデンサとして指定このチーム熱交換器は,石油精製工場や石油化学分割工場内の大気蒸留柱の上空凝縮回路のために作られています.高濃度の塩化物を含む重炭化水素蒸気を処理する複雑な加工条件下で完全な構造的完整性と熱効率を維持する.
主要な部品と材料の仕様
| 構成要素 | ASME 材料仕様 | 構造と製造の詳細 |
|---|---|---|

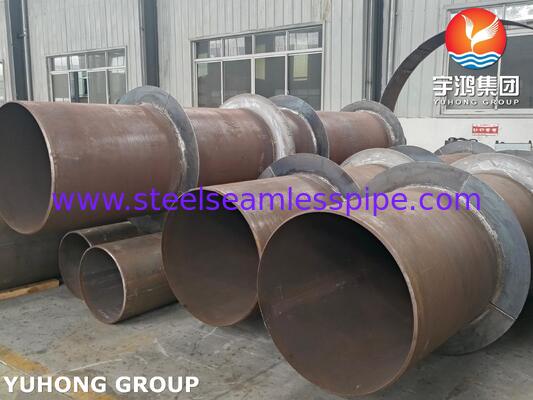

| シェル | ASME SA-516 M Gr. 70 + SB-127 N04400 試験用 | 炭素鋼のベースで,モネル400の耐腐蝕コーティングを整列した. |
| シェルフレンズ | ASME SA-105 + SB-127 N04400 | 鋳造された炭素鋼で,加工で濡れた面にモネル400の溶接層が加わっています. |
| チャンネル/ファンド シェル | ASME SA-516 M Gr. 70 + SB-127 N04400 試験用 | プレッシャー維持頭部を覆い,または覆い |
| チューブシート | ASME SB-266 MONEL 400 (SB-127 N04400) | 固形モネル400鋳造プレート,厚さ50mm, Ø 1170mm |
| チューブ | ASME SB-165 N04400 / SB-163 N04400 | 無縫のモネル400高伝導性直線熱交換管 |
| バフラー | ASME SB-127 N04400 | 固いモネル400 硬い骨格サポートシステム |
| シェルノズル | ASME SA-106 M Gr. B + SB-127 N04400 試料用 | モネル400の内面の内面を覆ったシームレスな炭素鋼管 |
| ガスケット | モネル400 EG層の溝付きガスケット | Monel 400 kammプロファイル/溝付きコア 両側に柔軟なグラフィットが層化されている. |
ノズルの表:
N1 (入口ATMタワーOVHD)12"-150# WN-RF,SCH.40+CL,ANSI B165
N2 (出口ATMタワーOVHD)10"-150# WN-RF,SCH40ANSI B165
N3 / N4 (入口・出口冷却水)5"-150# / 8"-150# WN-RF,SCH60ANSI B165
N5 / N6 / N7 / N8 / N10 / N11 (換気口と排水道)1 " NPT 6000# 固体ASMEヘックスプラグ
基本技術と製造の利点
ASME Monel 400 腐食防止剤:全プロセス流体経路 (全1083本の管,管のシート,チャネル内膜を含む) はモネル400で作られています.塩化物によるストレス腐食クレイキング (SCC) と酸性ガス穴を排除する.
精密深さチューブ拡張:管は,標準化されたトルク制御強度拡張プロセス (チューブのセット拡張) を用いて,周期的な熱圧下で漏れのない関節を確保して, Ø 1170 mm の管シートに固定されます.
双作用蒸気入口保護:主蒸気入口 (N1) は,内部の衝突プレートと開口プレートを統合し,高速のガス流を拡散します.機械的振動や局所的な侵食から管束を保護する.
熱浸したガルバン化外盾:圧力を保持しない外部の炭素鋼構造物は,大気による耐腐食防止のために,完全に熱浸しガルバン化されます.
国際物流とプロジェクト現場サポート
統合リグリング&輸送セール:重量計の構造用シール (Supports,SA-516 M Gr. 70) と二重点リフティングラグを搭載し,国際海上貨物,重荷輸送中にg力を安全に処理するように設計されています.田舎クレーンクレーンアップ.
窒素浄化とフレンズ保存:ANSI B16.5のフレンズの開口は,出荷前に重鋼のブラインドカバーまたは商用プラグで密封される.海上輸送および長期保管中に水分浸透を防止するために窒素ガスで圧縮された内部室.
追跡可能な技術文書:各ユニットは,材料試験報告 (ASMEIIセクションへのMTRs),溶接手順仕様 (WPS/PQR),NDT記録を含む完全な技術データブックレットとともに出荷されます.文字どおりの参照図 (E1-9331)E1-9332 と E2-0996) サイトチーム熱交換器プロジェクトエンジニアによる無欠のフィールド統合を可能にします.
