| 起源の場所: | CN |
| ブランド名: | YUHONG |
| 証明: | ASME Section VIII Division 1 / TEMA Class R / API-660 |
| モデル番号: | シェル＆チューブ熱交換器 CES タイプ |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 80,000 USD |
| パッケージの詳細: | 海運用の鋼スキーで耐候性 |
| 受渡し時間: | 120日 |
| 支払条件: | T / T、L / Cをご覧ください |
| 供給の能力: | 15 SETS/MONTH |
| 設計コード: | ASME セクション VIII ディビジョン 1 / TEMA クラス R / API-660 | コンポーネントの種類: | 熱交換器(着脱式フローティングヘッドタイプ) |
|---|---|---|---|
| チューブ仕様: | SA-179 シームレス炭素鋼管 (SA-214 溶接管からの必須アップグレード) | トゥーブシートの材料: | 鍛造スチール SA-266 Gr. 2 (プレート SA-516 Gr.70 からの高信頼性アップグレード) |
| バッフルおよびサポート素材: | ASTM A-36 / A-283 Gr. C/SA-516Gr. 60 | コンプライアンス基準: | ペトロブラス N-466、N-1704 |
| ハイライト: | ASME U スタンプ TEMA 熱交換器,精製所の水素のための熱交換器,クラスR 交換熱器 インタークーラー |
||

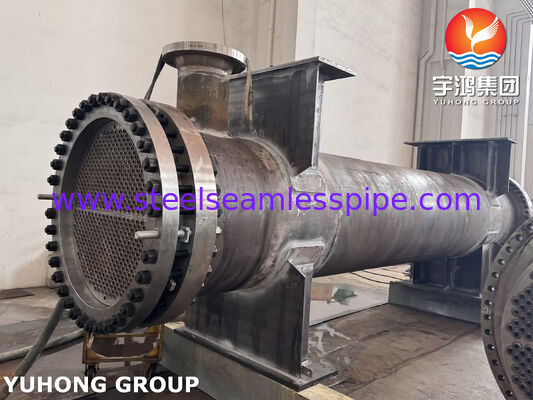

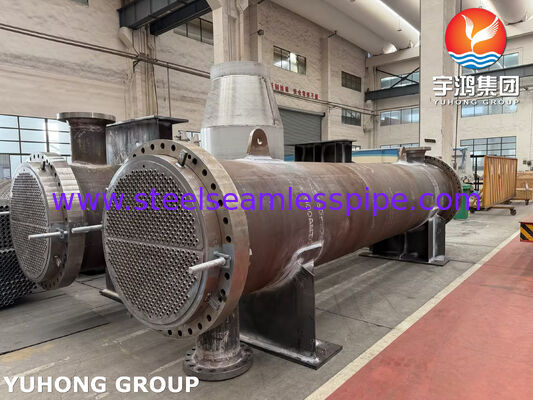

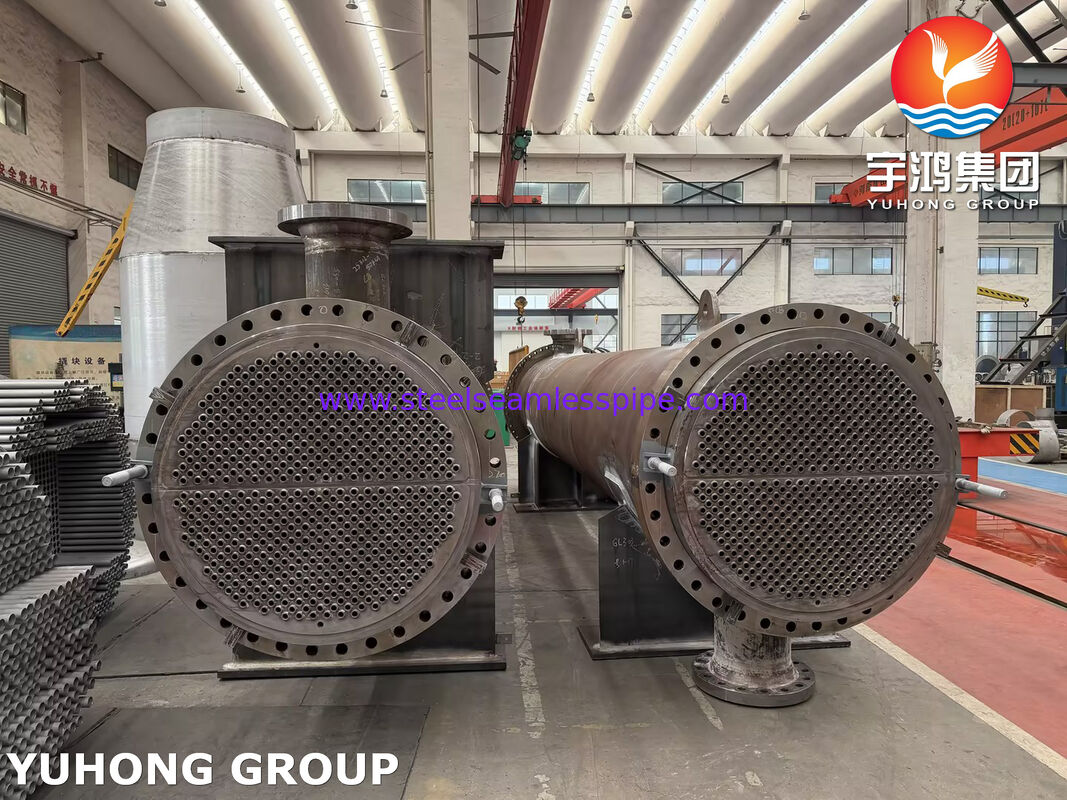

ASME TEMAクラスR熱交換器は 重量精製工場用 プレミアム部品として 精巧に製造されています厳格なP-428302 ステージ-1 放電インタークーラー仕様に特に基準設計はASME第8章第2項に完全に準拠しています1この浮き頭型熱交換器は,構造的にも金属学的にも,外殻側での厳しい水素サービス (H2サービス) に最適化されています.PETROBRAS N-1704 のような厳しい環境プロトコルで動作していますディーゼル水素処理装置 (HDT) や石油化学製油工場の重要部品として使用されています
熱圧下での水素破裂や壊滅的な故障のリスクをゼロにするために すべての材料は高度な構造アップグレードに従います
熱交換管:SA-179シームレスカーボンステールチューブ236個.水素環境における溶接されたSA-214オプションの危険性を排除するために,厳格に100%シームレス構成.

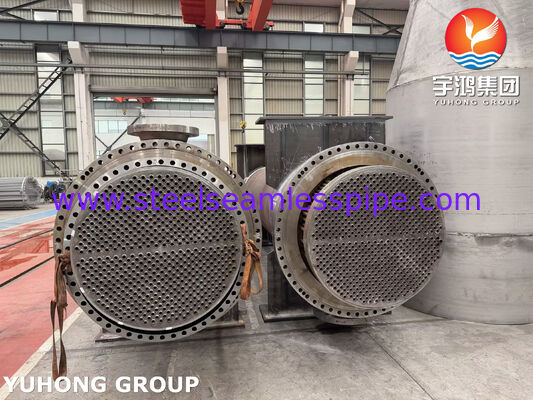

チューブシート (固定・浮動): 高級鍛造鋼SA-266 Gr. 2から製造され,基本型SA-516 Gr. 70プレートから原材料の整合性を向上させ,関節付近に優れた微細構造密度を提供します.
バフル&サポートプレート:ASTM A-36 / SA-516 Gr. 60から精密加工され,TEMA表RCB-4に従って厳密に下までスケールされた正確な外径の許容値が特徴です.3 バイパスフローなしで完璧な内殻の調整を保証するために.
ワイ・ラッド&スペーサー: 強い束の硬さのために図面のアライナメント基準に組み立てられた高耐性炭素鋼/不oxidable鋼.
メンテナンスのアクセサリー:精密なステンレス鋼のスロープ穴をチューブシートに組み込み,精密なステンレス鋼のスロープ穴を組み込み,精製工場のメンテナンスのターンアロープ期間中に安全なフィールド抽出を支援する.
ASME合格水素サービス溶接:すべての圧力保持関節およびチューブ対シート接続は,合格のWPS/PQR文書によって管理されるエリート溶接実行を受けます.管の関節は,精密に拡張され,強度で溶接され,気密を確立します漏れ防止シールバリア
TEMA RCB-4.3 厳格な許容量遵守: バッフルクリア距離と直径は,絶対的な準拠を確保するために,カスタマイズされた製造ジグ/ゲージで交差チェックされます.シェルサイドバイパスを完全に防止し,設計熱効率を保証する.
PWHTのシミュレーション能力: 材料は高度な熱処理プロトコルで処理されます.PETROBRAS N-268/N-1704 の要求に従って,シミュレーションされた溶接後の熱処理 (シミュレーションされたPWHT) を含む.熱の影響を受ける地域では最大限のストレス緩和を保証します.
スライディング・レール統合: 耐用性のあるスライディング・バー (barras de deslizamento) がサポート・フレームに組み込まれ,摩擦を最小限に抑える.滑りやすいスライディングの設置と将来の検査の引き上げを容易にする.
100% 非破壊性試験 (NDT):放射線検査 (RT),超音波検査 (UT),液体浸透剤検査 (PT) を含む包括的な検査追跡磁気粒子試験 (MT) は,すべての高圧鍛造領域と溶接経路で.
管から板への密度の保証:先進的な電子チューブ拡張ログリングと継続的な拡張監査 (各サンプル・ロットのための写真文書のサポート) を組み合わせて,究極の関節完全性を確保する.
完全なターンアロウンドデータブック: 配送には,資格のあるエンジニア検査官によってスタンプされた完全に追跡可能な技術データブック,材料試験報告書 (MTRs),溶接日記,次元調整報告NDT 検証
6ヶ月間保護されていない保管保存: 完全なバンドル組成は,重荷の海上貨物保存方法を使用して梱包されています.重要なチューブシート面と密封表面は,特殊な防腐コーティングと高耐久性シールドガスケットで保護されています.プロジェクト現場の露天・無遮蔽保管条件に少なくとも6ヶ月耐えるように認定されています.
グローバル EPC ロジスティックス&ドキュメントコンプライアンス:複雑な国際ロジスティクス,ドキュメント追跡,検証の枠組みの処理に完全に経験があります.我々は包括的な輸出包装を提供しています輸送車両の積載図と,南米,中東の輸入規制枠組みを含む,世界の主要地域におけるドキュメント遵守支援西アフリカ (SONCAP/フォームM処理).
