| 起源の場所: | 中国 |
| ブランド名: | Yuhong |
| 証明: | ASME U, S, PP, NBR |
| モデル番号: | TEMA シェルとチューブ熱交換器 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | アイアンケース |
| 受渡し時間: | 45-150 日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000トン/月 |
| 重さ: | 17880kg | 色: | あなたの要求に応じて |
|---|---|---|---|
| 設計圧力範囲: | 3(0.3)MPa(シェル側) | 使用圧力: | 2.6266MPa(シェル側) |
| 設計コード: | ASMEセクションVIII、Div。1 | カバー: | SA266-4/CU-NI 90-10 |
| 設計温度: | 75～180℃ | アプリケーション: | ガスの冷却器 |
| 動作温度定格: | 40-150℃ | シェル: | SA516 Gr.70 |
| ハイライト: | ASME認証シェル＆チューブ熱交換器,NBR認定の冷却器間の交換器,工業用シェルとチューブ熱交換機 |
||

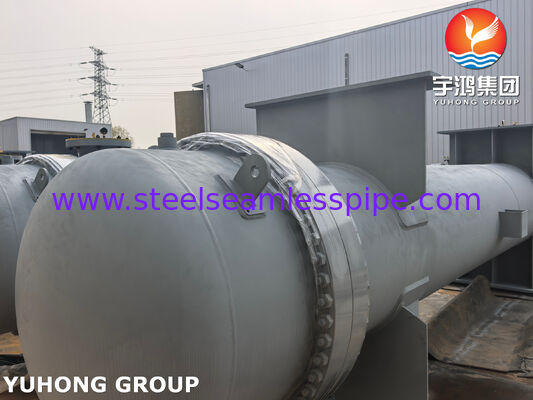

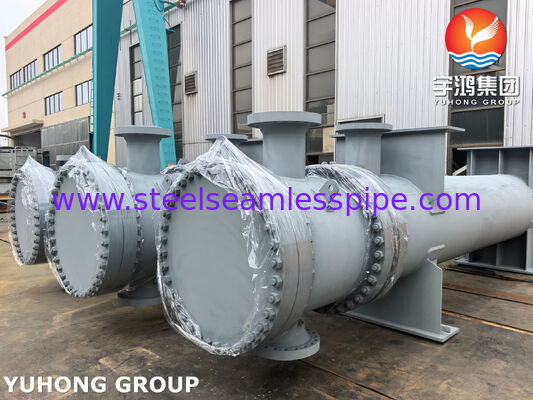

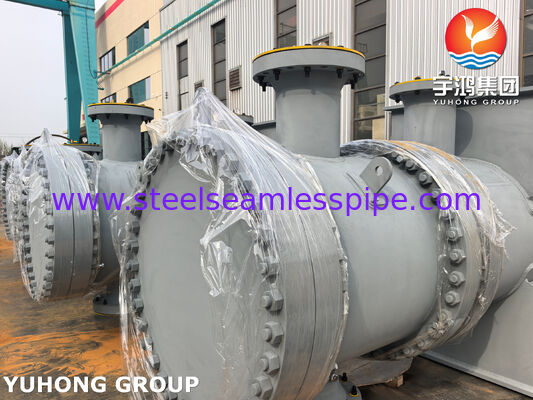

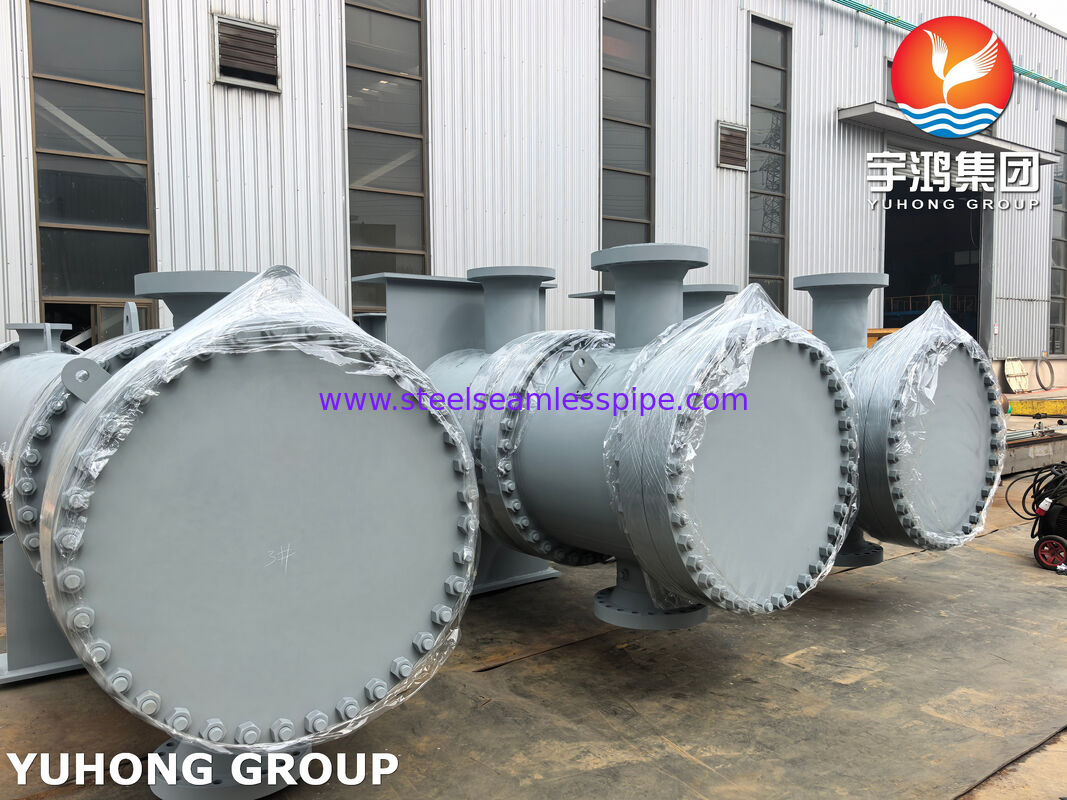

TEMA シェルアンドチューブ熱交換器 ASME、インタークーラー用 NBR 認定
1.概要
この装置は、TEMA (管状熱交換器製造業者協会) 規格に厳密に従って設計および製造された高効率シェルアンドチューブ インタークーラーです。これは主に多段圧縮機システム (空気圧縮機やプロセスガス圧縮機など) で圧縮段階間のガスを冷却するために利用され、それによって体積効率を最大化し、電力消費を最小限に抑えます。
ASME (米国機械学会) と NBR / NR-13 (ブラジル国家規格) の二重認証を取得したこの熱交換器は、最高の国際安全性と品質ベンチマークを満たしており、世界市場と厳格なブラジルの工業現場の両方での展開に完全に準拠しています。
2.設計規定と認証
熱および機械設計: TEMA クラス R、C、または B (プロセス媒体と厳しさに基づいて最適化)。
圧力容器コード: ASME セクション VIII、ディビジョン 1 (公式 U スタンプ認証付き)。
ブラジルのコンプライアンス: ローカライズされた機械計算、水圧試験の検証、銘板要件など、NR-13 および関連する NBR 規格に完全に準拠しています。
溶接資格: ASME セクション IX および AWS。
3.構造上の特徴と主な利点
最適化された TEMA 構成: * コンパクトな設置面積と費用対効果を実現する固定管板設計 (AEL、BEM など) で利用可能です。
取り外し可能なバンドル / フローティング ヘッド設計 (AES、AET など) が用意されており、汚れた液体を扱う際の機械的洗浄と検査が容易になります。
高性能チューブバンドル：高熱伝導率シームレスチューブを採用。オプションの低フィンチューブまたは波形チューブを統合して、ガス側の熱伝達係数を大幅に高めることができます。
信頼性の高いシールと耐食性: チューブは強度溶接と拡張によってチューブシートに接合されているため、ガスと冷却水の間の相互汚染のリスクが完全に排除されます。
統合された水分分離: インタークーラーとして、容器は戦略的に配置されたバッフルと専用の凝縮水排出口を備えており、ガス冷却プロセス中に沈殿した水分を効率的に捕捉して除去します。
4.品質保証と文書化（データブック）
納品時には、以下を含む包括的な品質保証データブックが提供されます。
ASME U-1 フォーム (圧力容器に関するメーカーのデータ レポート)。
登録されたブラジルの法律推定専門家 (PH - Profissional Habilitado) によって署名された NR-13 / NBR 準拠証明書。
すべての圧力保持部品の材料試験レポート (MTR)。
溶接手順仕様書 (WPS)、手順資格記録 (PQR)、および溶接士性能資格 (WPQ)。
NDT レポート (X 線撮影、超音波、浸透染料) および静水圧試験証明書。
