| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| モデル番号: | 貝および管の熱交換器 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 1--1000000 USD |
| パッケージの詳細: | パレット |
| 受渡し時間: | 45~150日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 50Sets/Months |
| シェル＆チューブ熱交換器規格: | API 660 - シェル＆チューブ熱交換器 | 貝および管の熱交換器の設計: | テーマ , ASME VIII |
|---|---|---|---|
| シェル＆チューブ熱交換器 チューブシート材質: | ステンレス鋼、二相ステンレス鋼、ニッケル合金、銅合金、合金鋼、チタン、クラッド | シェル＆チューブ熱交換器チューブ規格: | ASME SA179、ASME SA192、ASME SA209、ASME SA210、ASME SA213、ASME SA789、ASME SA334、ASME SB111、ASME SB161、A |
| シェルとチューブ熱交換器のチューブシート: | フローティング・チューブ・シート,固定・チューブ・シート | シェルとチューブ熱交換器の固定バフル: | 縦バフル,インピングバフル,横バフル,クロスバフル |
| シェル＆チューブ熱交換器 NDT: | RT、PT、MT、UT、PMI | ||
| ハイライト: | ASME シェルチューブ熱交換器,TEMA シェルチューブ熱交換器 |
||

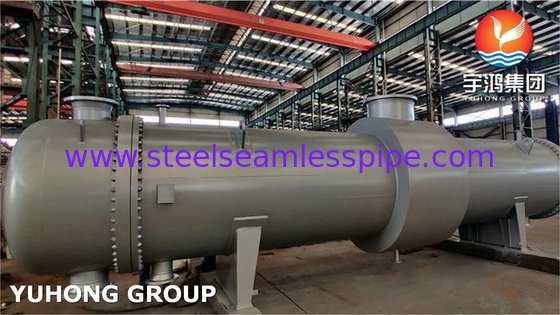

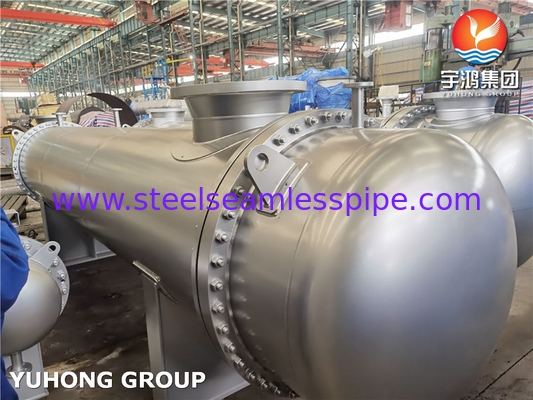

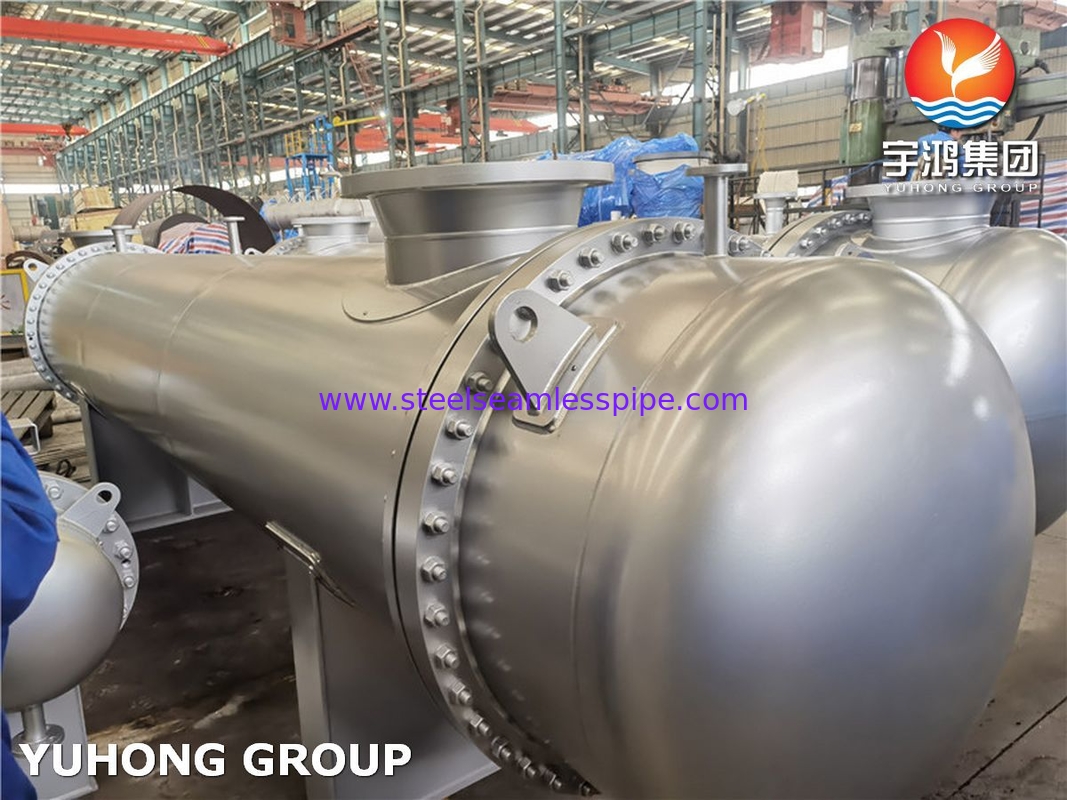

API 660 シェル＆チューブ熱交換器、TEMA規格、ASME Uスタンプ、ASME VIII
裕鴻グループは、プロジェクトパッケージで35年以上の経験があり、これまでに2000以上のプロジェクトを完了し、85カ国以上に輸出しています。裕鴻ブランドはすでに世界で高い評価を得ており、注文の85％が顧客からのリピートオーダーです。裕鴻グループの主要製品 - シェル＆チューブ熱交換器、材料範囲： ステンレス鋼、二相鋼、スーパー二相鋼、ニッケル合金、 合金鋼、銅および銅合金、チタン、炭素鋼、オーバーレイクラッディング＆爆発クラッディング。 設計サポート：熱計算 （HTRI）、機械計算（PV Elite）、GA図面および詳細図面、すべての手順管理ドキュメント（JIC、PQR、WPS、WPQ、NDT、......）、当社のすべての熱交換器はTEMA 規格に準拠しており、ASME Uスタンプを適用できます。また、お客様の設計に合わせて熱交換器を製造することもできます。
| シェル＆チューブ熱交換器の特徴 | |||
| シェル＆チューブ熱交換器 | TEMAコードの典型 | 利点 | 制限事項 |
| 固定管熱交換器 | BEM、AEM、NEN | 1. 特定のシェルとチューブの直径に対して、最大の熱伝達面積を提供します。 | 1. チューブのシェル側または外側は、 機械的洗浄ができません。 |
| 2. 適切な速度を確保するために、単一および複数のチューブパスを提供します。 | 2. チューブ側とシェル側の間で発生する熱膨張差を考慮していません。これは、シェル側にエキスパンションジョイントを設けることで対応できます。 | ||
| 3. 取り外し可能なバンドル設計よりもコストが低い。 | |||
| フローティングヘッド熱交換器 | AEW、BEW、BEP、AEP、AES、BES | 1. フローティングチューブシートにより、シェルとチューブバンドルの間の熱膨張差に対応できます。 | 1. フローティングヘッドカバーを設けるには、チューブシートにボルトで固定する必要があります。ボルトサークルは、多数のチューブを配置できるスペースを必要とします。 |
| 2. チューブバンドルとシェル側の両方を検査し、機械的に洗浄できます。 | 2. チューブは個別に膨張できないため、大きな熱衝撃用途は避ける必要があります。 | ||
| 3. パッキング材は、設計圧力と温度に制限を設けます。 | |||
| 取り外し可能なU字管熱交換器 | BEU、AEU | 1. U字管設計により、シェルとチューブバンドルの間、および個々のチューブの熱膨張差に対応できます。 | 1. U字ベンドのため、一部のチューブはチューブバンドルの中心で省略されます。 |
| 2. チューブバンドルとシェル側の両方を検査し、機械的に洗浄できます。 | 2. U字ベンドのため、チューブは化学的方法でのみ洗浄できます。 | ||
| 3. フローティングヘッドまたはパッキンフローティングヘッド設計よりもコストが低い。 | 3. U字管のネストにより、個々のチューブの交換が困難です。 | ||
| 4. 単一チューブパスまたは真の向流は不可能です。 | |||
| 5. U字ベンドでのチューブ壁の厚さは、チューブの直線部分よりも薄くなります。 | |||
| 6. ヘッド側を上にして垂直位置に配置すると、チューブ回路の排水が困難になります。 | |||
固定管熱交換器:
フローティングヘッド熱交換器:
取り外し可能なU字管熱交換器:
| 1. シェル |
| 2. シェルカバー |
| 3. シェルフランジ（チャンネルエンド） |
| 4. シェルフランジ（カバーエンド） |
| 5. シェルノズルまたはブランチ |
| 6. フローティングチューブシート |
| 7. フローティングヘッドカバー |
| 8. フローティングヘッドフランジ |
| 9. フローティングヘッドグランド |
| 10. フローティングヘッドバックリング |
| 11. 固定チューブシート |
| 12. チャンネルまたは固定ヘッド |
| 13. チャンネルカバー |
| 14. チャンネルノズルまたはブランチ |
| 15. チューブ（ストレート） |
| 16. チューブ（U字型） |
| 17. タイロッドとスペーサー |
| 18. 横（またはクロス）バッフルまたはサポートプレート |
| 19. 縦バッフル |
| 20. 衝撃バッフル |
| 21. フローティングヘッドサポート |
| 22. パスパーティション |
| 23. ベント接続 |
| 24. ドレイン接続 |
| 25. 計器接続 |
| 26. エキスパンションベローズ |
| 27. サポートサドル |
| 28. 吊り上げラグ |
| 29. 堰 |
| 30. 液面接続 |
