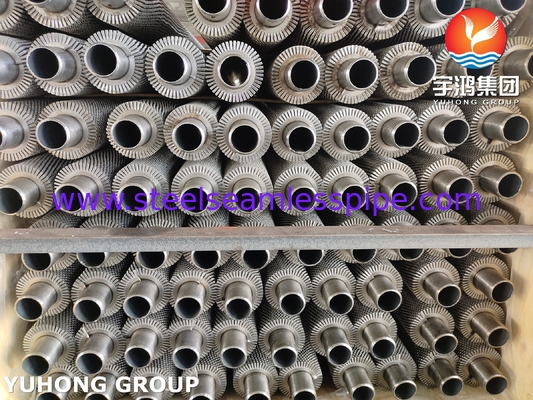

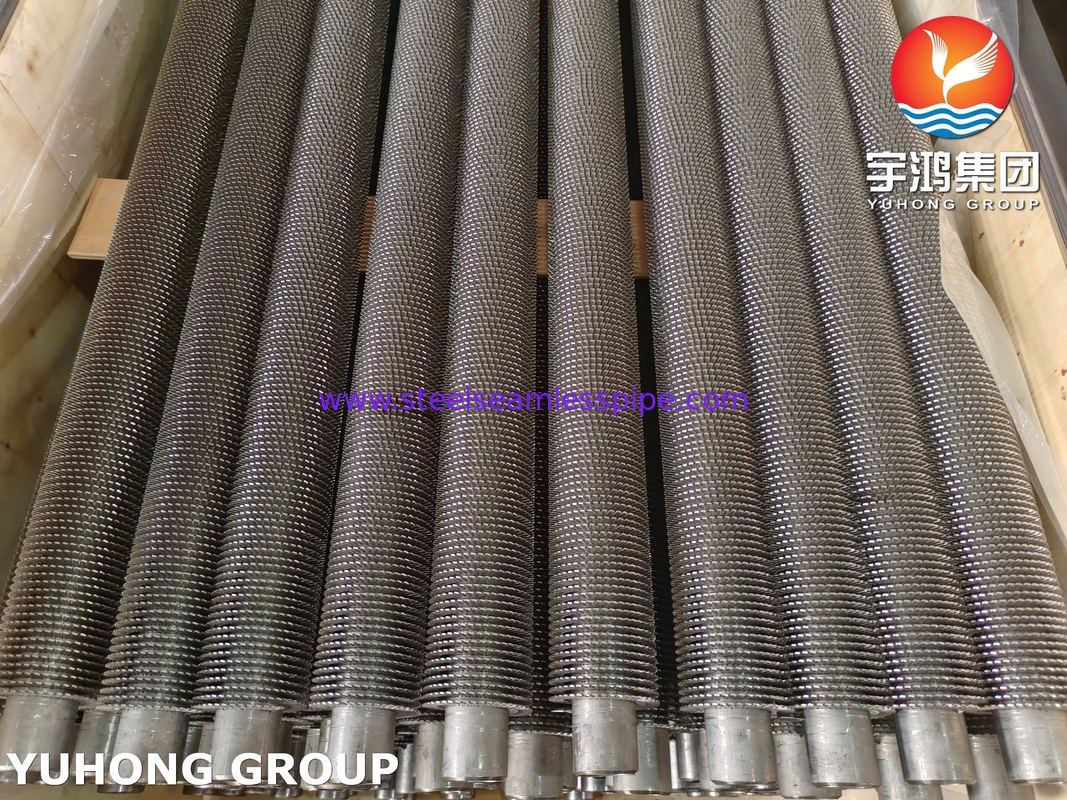

ASME SA192 廃棄熱回収システム用ガスの冷却装置のためのシングルフィンチューブ

ASME SA192 ベースチューブ組成

ASME SA192 セレーションフィンチューブの用途

• エコノマイザー：排ガス廃熱を利用してボイラー給水を予熱し、セレーションフィンは排ガス側の伝熱面積を大幅に増加させ、熱回収効率を向上させます（ライトチューブの3〜5倍）。 典型的なパラメータ：排ガス温度250〜400℃、圧力≤5 MPa、フィン材料はSA192ベースチューブ+炭素鋼フィン（耐酸化性）です。
• 空気予熱器：石炭火力発電所では、燃焼用空気を加熱し、灰の蓄積を減らし、煙の浸食摩耗を防ぐためのフィン設計。
• プロセスガス冷却器：腐食性ガス（例：H₂S、CO₂）を処理し、SA192ベースチューブは高温に耐え、セレーションフィンは乱流を強化し、スケーリングを低減します。 触媒分解装置でのリサイクル排ガス冷却では、従来のスパイラルフィンの代わりにフィンチューブを使用することで、圧力損失を15％削減できます。
• 廃熱回収システム：ガスタービン排気廃熱ボイラー（HRSG）では、高温（500〜600℃）、高流量の排ガスにおいて、鋸歯状フィンは強い耐振動性を持ち、疲労破壊を回避します。 高周波溶接フィンを使用して、フィンとベースチューブ間の結合強度を確保し、ASME Sec.IX溶接プロセスによって評価されます。

ASME SA192 セレーションフィンチューブの主な強度

1. 材料特性：

• 引張強度：ASME SA192チューブは、通常、約47,000 psi（324 MPa）の最小引張強度を持っています。
• 降伏強度：最小降伏強度は通常約26,000 psi（179 MPa）です。
• 伸び：材料は良好な延性を持ち、通常2インチで約35％の伸びがあります。

2. フィン設計：

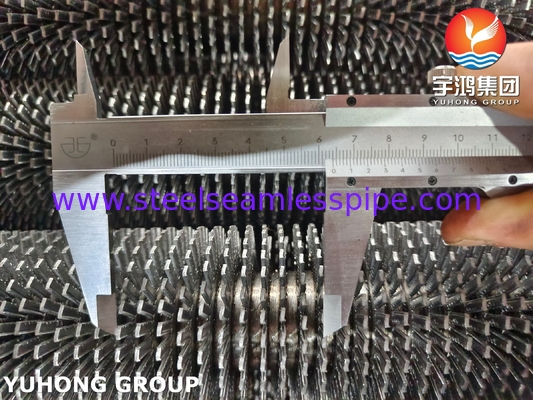

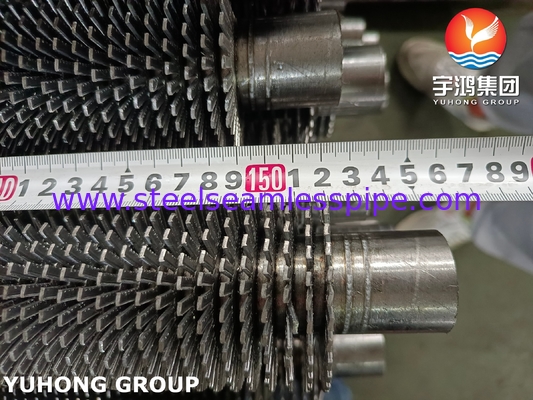

• フィンの高さと厚さ：フィンの高さと厚さは、チューブの全体的な強度に影響を与える可能性があります。 より厚く、より短いフィンは、一般的に優れた強度と熱伝達効率を提供します。
• セレーションパターン：セレーションパターン（深さと周波数）は、機械的強度と熱性能に影響を与える可能性があります。 適切な設計により、フィンが弱点にならないようにします。
• 運転条件：温度：ASME SA192チューブは高温サービス用に設計されています。 材料の強度は温度が上昇すると低下するため、最大運転温度を考慮することが重要です。

3. 運転条件：

• 温度：ASME SA192チューブは高温サービス用に設計されています。 材料の強度は温度が上昇すると低下するため、最大運転温度を考慮することが重要です。
• 圧力：チューブは、ボイラーまたは熱交換器の内部圧力に耐えなければなりません。 チューブの肉厚は、圧力封じ込めの重要な要素です。

4. 製造プロセス：

• シームレス構造：ASME SA192チューブはシームレスであり、溶接チューブと比較して、一般的に優れた強度と信頼性を提供します。
• フィンアタッチメント：フィンの取り付け方法（例：押出、溶接）は、全体的な強度に影響を与える可能性があります。 適切な取り付けにより、運転中の応力下でフィンが外れないようにします。

• ASME SA192 セレーションフィンチューブの規格とコンプライアンス

• ASMEボイラーおよび圧力容器コード：チューブがASME BPVCの関連セクション、特に火力ボイラーのセクションIおよび圧力容器のセクションVIIIに準拠していることを確認します。
• 試験と検査：超音波試験（UT）や水圧試験などの非破壊検査（NDT）方法は、チューブの完全性を確保するためにしばしば必要とされます。
