| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA350 LF2 Class 1 ノズルカバーフランジ |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板の箱/Pallet |
| 受渡し時間: | 7日 |
| 支払条件: | L/C,T/T |
| 仕様: | ASTM A350,ASME SA350 | 標準: | B16.5のB16.47シリーズAのシリーズB |
|---|---|---|---|
| 材料: | 合金 LF2 クラス1 | サイズ: | 1/2"から24"以上 |
| 厚さ: | sch5S から sch.XXS | クラス: | 150#,300#,400#,600#,900#,1500# |
| 表面: | FF、RF、RTJ | タイプ: | 溶接の首、盲目、ソケットの溶接は通る、スリップオン、開口部のフランジ重ね継ぎする |
| パッケージ: | 合板の箱/Pallet | ||
| 高光: | ASTM A350 LF2 合金鋼のノズルカバー フレンズ フレンズ,低温鍛造 | ||
低温鍛造品 ASTM A350級 LF2クラス1 鍛造ドズルカバーフレンズ
ASME SA350 LF2 Class 1は,低温炭素鋼の鍛造仕様であり,特に冷凍状態で動作するフレンズ,フィッティング,バルブ,圧力部品のために設計されている.
ASTM A350/ASME SA350 LF2 CLASS1 ノズルカバーフレンズの仕様
1材料:SA350 LF2
基礎組成:低温耐久性を高めるため,ニッケル (Ni) で合金された低炭素鋼.典型的なニッケル含有量は0.40-1.06%である.
目的:ニッケルにより,材料の柔らかいから脆い移行温度 (DBTT) が低下し,零下温度で脆い破裂を防ぐ.
形:鋳造物 (鋳造物やプレートではない) として供給される.
2クラス:クラス1
臨界要件:これは,材料が認証されている最低使用温度を表します.
温度評価: -46°C (-50°F).この温度では,材料は十分な衝撃強度 (Charpy V-notch テストによる) を示す必要があります.
試験: 義務付けられているチャルピーVノッチの衝撃試験は,各熱セットで -46°C (-50°F) で行われます.厳格な最低平均エネルギー吸収要件 (例えば標準サイズでは平均20J) が満たされなければならない.

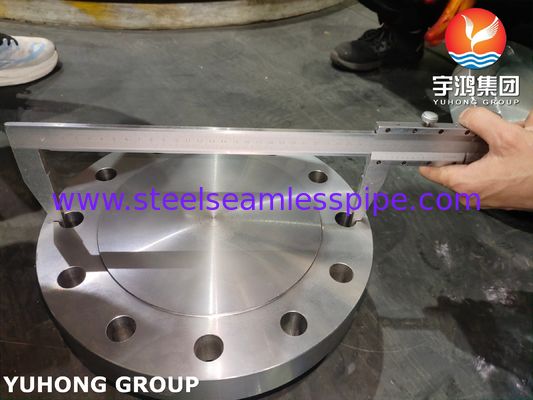

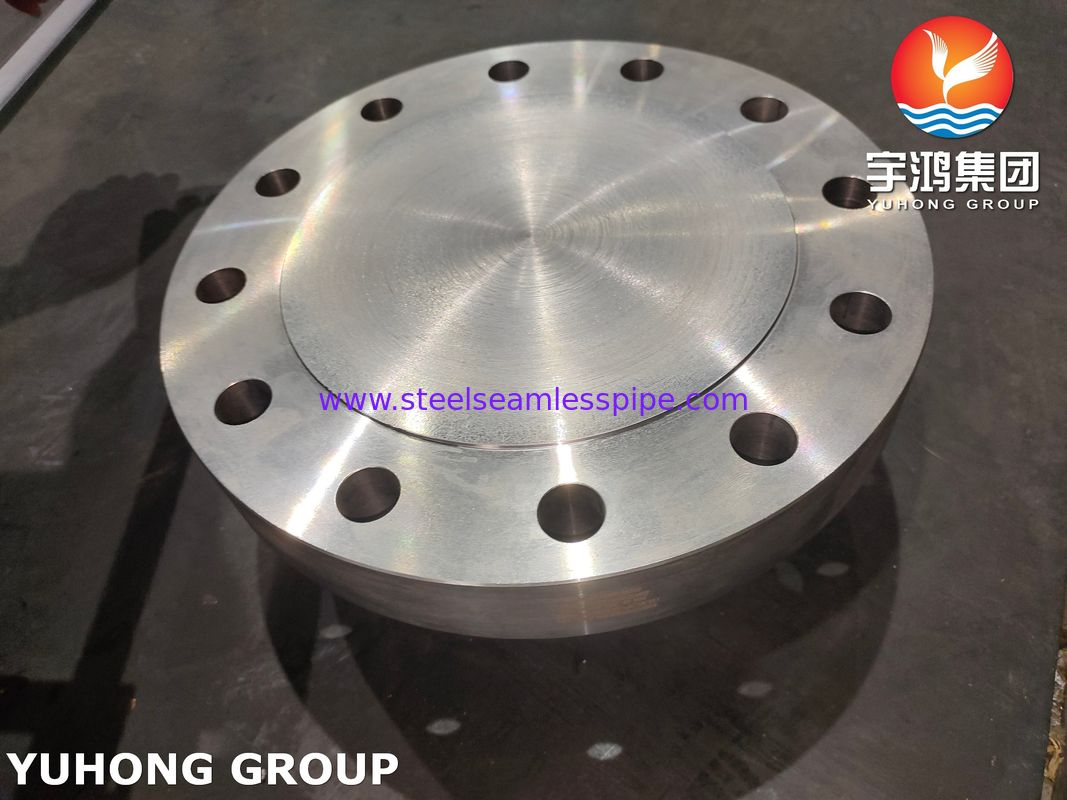

3構成要素:ノズルのカバーフレンズ
機能: これは基本的に特殊なブラインドフレンズ (ASME B16.5 タイプ:ブラインド) で,圧力容器,熱交換器,またはパイプシステムのノズルの端を密封するために使用されます.
目的:
メンテナンス,検査,または安全のために区画を隔離します.
将来の接続ポイントを用意する ("ノズルのカバー"はしばしば一時的なものです)
使用されていないノズルの永久的なシールとして使用します.
設計:ASME B16.5 (パイプフレンズとフレンズ付きフィッティング) やASME B16.47 (大直径フレンズ) などの規格で指定された寸法と圧力値で製造される.鍵となる特徴は,ボルトの穴向き (例えば,上向き - RF,リング型関節 - RTJ) と圧力のために指定された厚さ
ASTM A350 LF2 ノズルカバーフレンズの化学組成
| グレード | C% | Mn% | % | S% | P% | Cr% | % |
| LF1 | 0.30 最大 | 0.6/1.35 | .15/30 | .040 最大 | .035 最大 | 0.30 最大 | 0.40 最大 |
| LF2 | 0.30 最大 | 0.6/1.35 | .15/30 | .040 最大 | .035 最大 | 0.30 最大 | 0.40 最大 |
| LF3 | 0.20 最大 | 0.90 | .20/35 | .040 最大 | .035 最大 | 0.30 最大 | 3.3/37 |
ASTM A350 LF2 ノズルカバーフレンズの機械特性
| 資産 | 帝国 |
|---|---|
| TS ミンスピ (Mpa) | 70,000 (485) |
| YS ミンスピ (Mpa) | 36,000 (250) |
| EL (2"分) | 22% |
| RA ミン | 30% |
| 硬さ | マックス 197 |
| -50°F シャーピー | ミニインパクト |
| エネルギー Ft/Lb (J):- | |
| 3個セット* | 15 (20) |
| 1 種 について | 12 (16) |
主要な特徴と要件
低温硬さ主な理由SA350 LF2 Cl. 1を指定する. -46°C/-50°Fで壊れやすい骨折に対する耐性を保証する.
プレッシャー評価: フレンズの様々な温度での圧力容量は,ASME B16.5/B16.47 クラス評価 (例えば,クラス 150, 300, 600, 900, 1500, 2500) によって定義されます.1 設計圧力/温度に適した材料.
熱処理: 鍛造物は通常,標準化または標準化され,要求される粒の構造,機械的特性,衝撃強度を達成するために冷却されます.
強制的な衝撃試験: 上記のように,各熱パートに対して -46°C/-50°Fのチャルピー試験が必要である.
NDE (非破壊性検査):内部欠陥を検出するために100%超音波検査 (UT) を要求する.表面検査 (MTまたはPT) も一般的な慣行である.
化学および機械的特性:SA-350で定義された厳格な組成制限と張力/強度要件を満たす.
応用:
液化天然ガス (LNG) 設備:パイプライン,貯蔵タンク,処理装置
冷蔵庫と冷凍装置:アンモニアシステム,エチレン装置,空気分離装置.
石油化学・ガス加工: 冷たいガスや液体を処理する機器.
発電:冷凍システムにおける特定の部品.
圧力容器と熱交換器: -29°C以下で動作する容器のノズルの閉塞.
