ASME SA350 LF2 CL1 熱交換器部品 上部ボディフランジ 下部フランジ

ASME SA350 LF2 CL1 熱交換器部品 上部ボディフランジ 下部フランジ

  • ASME SA350 LF2 CL1 熱交換器部品 上部ボディフランジ 下部フランジ
  • ASME SA350 LF2 CL1 熱交換器部品 上部ボディフランジ 下部フランジ
  • ASME SA350 LF2 CL1 熱交換器部品 上部ボディフランジ 下部フランジ
  • ASME SA350 LF2 CL1 熱交換器部品 上部ボディフランジ 下部フランジ
ASME SA350 LF2 CL1 熱交換器部品 上部ボディフランジ 下部フランジ
商品の詳細:
起源の場所: 中国
ブランド名: YUHONG
証明: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
モデル番号: ASME SA350 LF2 CL1
お支払配送条件:
最小注文数量: 1 個
パッケージの詳細: パレット、合板の箱
受渡し時間: 7日
支払条件: L/C,T/T
連絡先
すべての製品
ステンレス鋼のシームレスパイプ (288)
ステンレス鋼の継ぎ目が無い管 (276)
二重ステンレス鋼の管 (127)
二重ステンレス鋼の管 (28)
ニードルチューブ (105)
フィンチューブ (626)
熱交換器 (17)
熱交換器の管 (425)
熱交換管のバンドル (37)
熱交換器Tubesheet (116)
熱交換器のバッフル (36)
エアクーラー (8)
圧力容器 (4)
ステンレス鋼の溶接された管 (57)
ステンレス鋼の溶接された管 (114)
ニッケル合金の管 (259)
ニッケル合金の管 (79)
銅合金の管 (224)
合金鋼の管 (183)
チタニウムの管 (10)
明るいアニールされた管 (153)
ボイラー管 (143)
鋼鉄付属品 (801)
鋼鉄フランジ (588)
ほか (388)
カーネーション部品 (7)
詳細製品概要
標準: ASTM A350、ASME SA350 材料: LF1,LF2,LF3,LF5,LF6,LF9,LF787
Usage: 熱交換器の部品 テスト: PT、UT
種類: 鍛造物 サイズ: 1/2」- 48"
ハイライト:

熱交換器部品 下部フランジ

,

ASME SA350 LF2 CL1 フランジ

,

熱交換器 下部フランジ

ASME SA350 LF2 CL1 熱交換器部品 トップボディフランジ ボトムフランジ



ASTM A350は、パイプライン部品のノッチ靭性試験に使用される炭素鋼および低合金鋼鍛鋼の標準仕様です。この仕様は、鍛造またはリング圧延フランジ、鍛造継手、および炭素鋼および低合金鋼製のバルブなどのさまざまな製品を対象としており、LNG施設、冷蔵庫、極地工学などの低温環境に特に適しています。そして、ノッチ靭性試験が必要です。これらの製品は、指定された寸法に従って製造されるか、規格で指定されたサイズ規格に準拠しています。

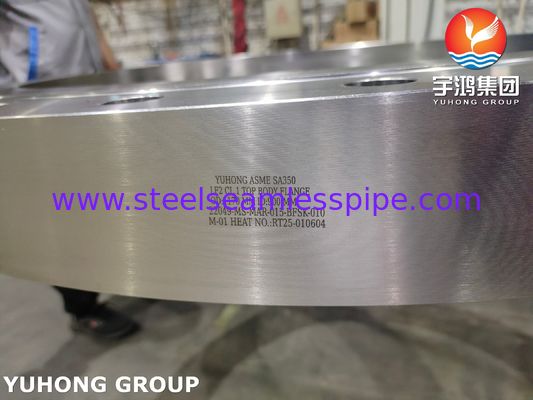

1. トップボディフランジ


        位置:

  • 容器、タンク、または機器の上部に設置されます。

       機能:

  • 検査、メンテナンス、または清掃のためのアクセスを提供します（例：マンホールの蓋）。
  • 入口パイプ、ベント、または計装機器に接続します（例：圧力計）。
  • 将来の分解を可能にしながら、上部の開口部を密閉します。

       一般的なタイプ:

  • ブラインドフランジ（一時的に開口部を密閉します）。
  • 溶接ネック/スリップオンフランジ（高圧/高温接続用）。

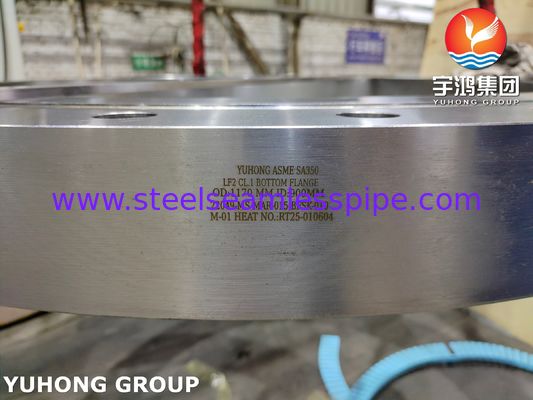

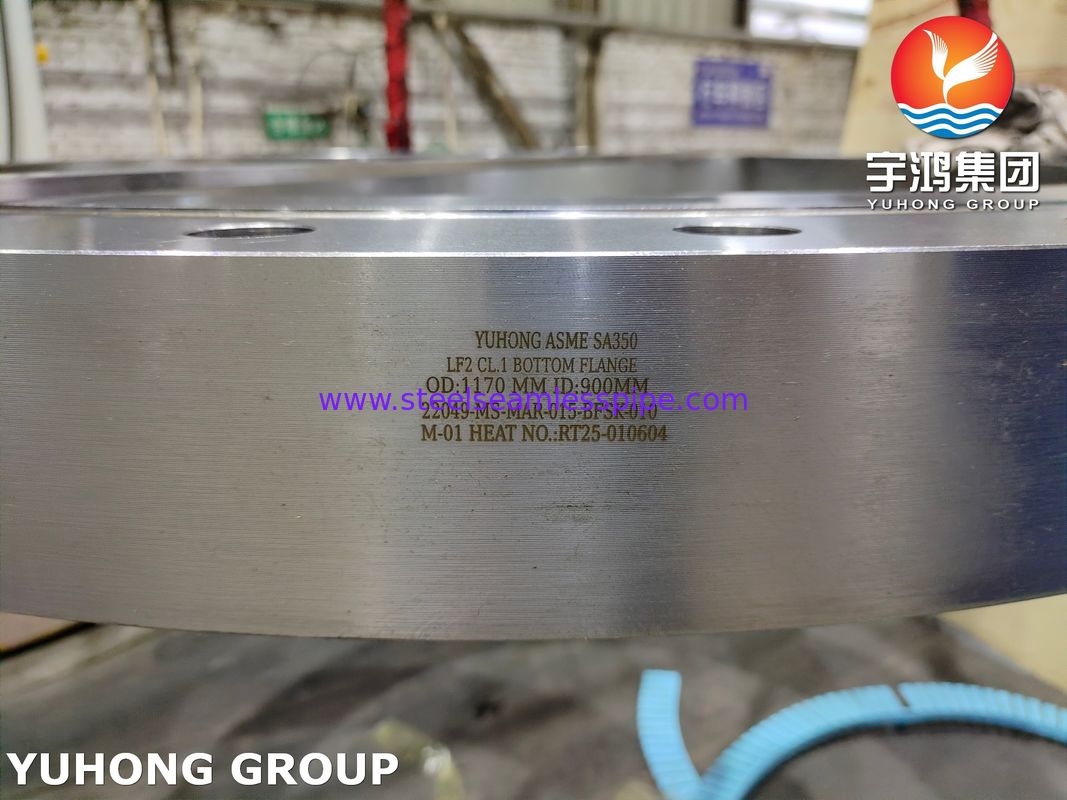

2. ボトムフランジ
       位置:
  • 機器の下部（例：タンク、反応器、カラム）に設置されます。

     ​ 機能:

  • 排水、スラッジ除去、または出口配管を容易にします。
  • 排出バルブ、ポンプ、または配管ネットワークへの接続をサポートします。
  • 多くの場合、堆積物/研磨材を処理するように設計されています（強化シールを含む場合があります）。

     一般的なタイプ:

  • スリップオン/ねじ込みフランジ（組み立てが簡単）。
  • オリフィスフランジ（流量測定用）。



違い:


特徴 トップボディフランジ ボトムフランジ
目的 アクセス、通気、計装 排水、出口接続
圧力 通常は低い（加圧されていない限り） 高い（流体ヘッド/重力による）
材料 標準（例：炭素鋼、SS） 耐食性がある場合がある（例：SS 316）
シーリング 簡単な開口部のためのガスケット 堅牢なシール（漏れ防止設計）

アプリケーション
- トップフランジ：反応器の蓋、貯蔵タンクのトップ、HVACシステム。
- ボトムフランジ：石油/水タンク、化学反応器、沈殿池。

設計上の考慮事項
- トップフランジ：アクセス性と漏れ防止を優先します。
- ボトムフランジ：耐久性と目詰まり/腐食に対する耐性に焦点を当てます。




項目 化学的要件 %
Gr. LF1 Gr. LF2 Gr. LF3
C ≤ 0.30 ≤ 0.30 ≤ 0.20
Mn 0.60~1.35 0.60~1.35 ≤ 0.09
P ≤ 0.035 ≤ 0.035 ≤ 0.035
S ≤ 0.04 ≤ 0.04 ≤ 0.04
Si 0.15~0.30 0.15~0.30 0.20~0.35

機械的特性

引張
要件		 LF1およびLF5 CL.1 LF2 CL.1および2 LF3 CL.1および2、LF5 CL.2
T.S min.
ksi [Mpa]		 60~85
[415~585]		 70~95
[485~655]		 70~95
[485~655]
Y.S min.
ksi [Mpa]		 30
[205]		 36
[250]		 37.5
[260]
