| Place of Origin: | CHINA |
| ブランド名: | YUHONG |
| 証明: | API , ABS, DNV, GL , LR, NK. |
| Model Number: | ASTM A182 F60 |
| Minimum Order Quantity: | 1 |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 20-80 |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| Product name: | Duplex Steel Flange | Material: | F60 |
|---|---|---|---|
| Pressure: | 150lb,300lb,600lb,900lb,1500lb | Standard: | ANSI B16.5 |
| Type: | Weld Neck | Inspection: | Mechinical Property Inspection,Factory or third party assigned,100% inspection |
| ハイライト: | AS2129 溶接首フレンズ,ASTM A182 F60 ウェールド ネックフレンズ |
||

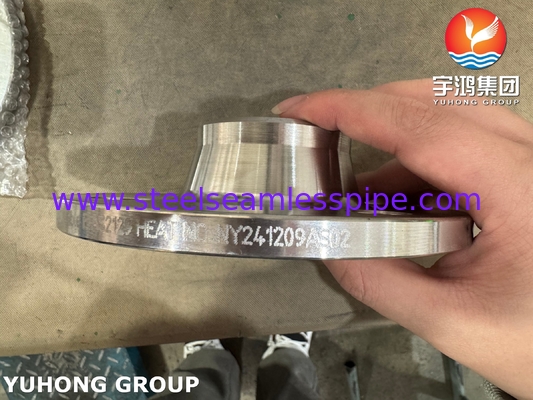

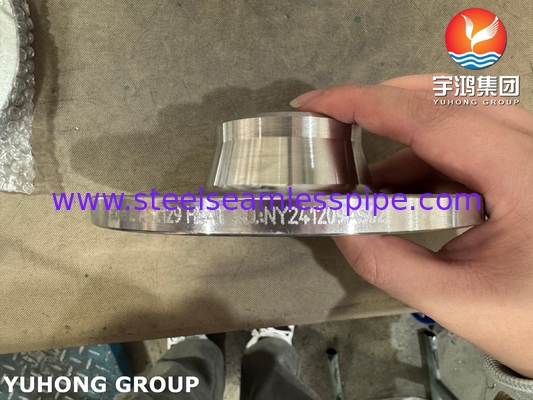

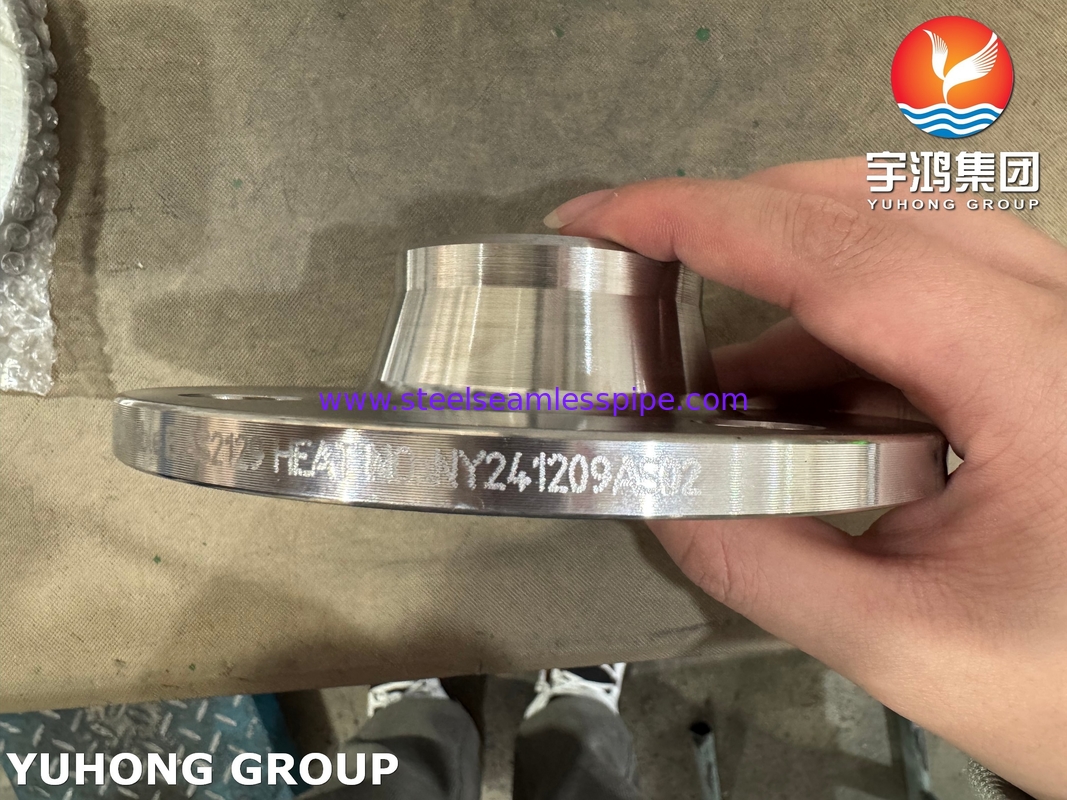

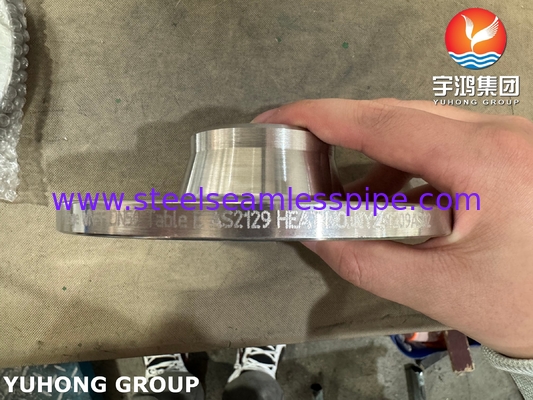

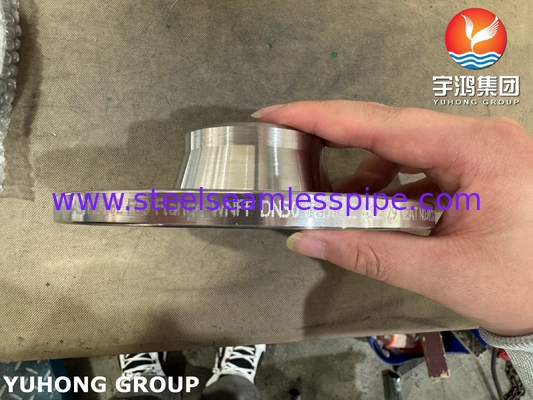

ASTM A182 F60 ウェルドネックフランジ AS2129
説明
この製品は、オーストラリア規格AS2129のサイズ要件を満たす突合せ溶接フランジ（ウェルドネック）です。そのシール面はフラット面（FF）です。材料は、ASTM A182 F60規格に適合する二相ステンレス鋼（UNS S32205）です。高い強度と優れた耐食性（特に塩化物腐食に対する耐性）の両方を備えています。オーストラリア規格への準拠、耐食性、および高圧耐性が要求される過酷な作業条件に適しています。使用する際は、支持設備もフラットなシール面を持つか、適切なフルフラットガスケットを使用する必要があります。
AS 2129フランジのサイズは、それに従う特定の「テーブル」（D、E、またはF）によって決定されます。テーブルDはヨーロッパのEN 1092-1（DIN）サイズ（PNシリーズ）に対応し、テーブルEはアメリカのASME B16.5サイズ（Classシリーズ）に対応し、テーブルFはオーストラリア独自の純粋なメートルサイズシリーズです。AS 2129フランジを指定または選択する際には、それが属する「テーブル」を指定することが重要です（例：AS 2129 Table D PN16 DN100 WN RF）。これは、異なるテーブル間の寸法（PCD、ボルト穴数、厚さなど）が、公称サイズと圧力クラスが類似していても、完全に異なる可能性があるためです。このマルチテーブル構造により、AS 2129は、さまざまな供給元からの機器や国際的なプロジェクト要件に適応しつつ、オーストラリアのローカルサイズオプションを保持できます。
F60二相鋼フランジの重量チャート
| 規格 | クラス | ボルト穴径 | ボルト円径 | 径 | ボルトサイズ | ボルト数 |
| AS 2129 フランジ | ||||||
| テーブルD フランジ | 14 | 67 | 95 | 13 | 4 | |
| テーブルC フランジ | 14 | 67 | 95 | 13 | 4 | |
| テーブルJ フランジ | 17 | 83 | 114 | 16 | 4 | |
| テーブルF フランジ | 14 | 67 | 95 | 13 | 4 | |
| テーブルE フランジ | 14 | 67 | 95 | 13 | 4 | |
| テーブルH フランジ | 17 | 83 | 114 | 16 | 4 | |
| AS4087 フランジ | ||||||
| ANSI B16.5 フランジ | ANSI 150 フランジ | 16 | 60 | 89 | 13 | 4 |
| PN14 フランジ | 14 | 67 | 95 | M12 | 4 | |
| ANSI 1500 フランジ | 22 | 83 | 121 | 19 | 4 | |
| ANSI 600 フランジ | 16 | 67 | 95 | 13 | 4 | |
| ANSI 300 フランジ | 16 | 67 | 95 | 13 | 4 | |
| ANSI 900 フランジ | 22 | 83 | 121 | 19 | 4 | |
| ISO 7005 (DIN) フランジ | PN10 フランジ | 14 | 65 | 95 | M12 | 4 |
| PN6 フランジ | 11 | 55 | 80 | M10 | 4 | |
| PN40 フランジ | 14 | 65 | 95 | M12 | 4 | |
| PN20 フランジ | 16 | 60.5 | 90 | M14 | 4 | |
| PN16 フランジ | 14 | 65 | 95 | M12 | 4 | |
| PN25 フランジ | 14 | 65 | 95 | M12 | 4 |
| C | Mn | Si | P | S | Cr | Mo | Ni | N | Fe |
| 0.030 max | 2.00 max | 1.00 max | 0.030 max | 0.020 max | 21.00-23.00 | 2.50-3.50 | 4.50-6.50 | 0.08-0.20 | Bal |
| 引張強さ、MPa | 降伏強度、Min、Mpa | 伸び % min. |
| 550 | 800 | 15 |
| 規格 | Werkstoff Nr. | UNS |
| 合金F60（二相鋼） | 1.4462 | UNS S32205 |
ASTM A182 F347 フランジの用途
石油、ガス、エネルギー
オフショアプラットフォーム、LNG施設、製油所配管システム。
高圧シナリオ：Class 300/600（テーブルE）フランジは高圧ガスパイプラインに使用されます。PN35/PN40（テーブルD）フランジは蒸気システムに使用されます。
腐食性環境：二相ステンレス鋼（ASTM A182 F60など）フランジは海水/硫化水素腐食に耐えます。
水と下水処理
低圧および大口径：テーブルFフランジ（500～2750 kPa）は水道本管（DN500+）に使用されます。
鋳鉄製機器との互換性：フラット面（FF）フランジは脆性バルブ/ポンプ本体を保護します。
酸性およびアルカリ性媒体の輸送（スラリーパイプラインなど）、高温反応容器の接続。
シールの信頼性：リングタイプジョイント（RTJ）フランジは有毒媒体（Class 900+）に使用されます。
火力発電所の冷却システム、原子力発電所の補助パイプライン、および橋梁の防火パイプライン。
