| Place of Origin: | China |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A106 Gr.B |
| Minimum Order Quantity: | 1PC |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Ply-wooden Cases with Steel Frames(both ends of pipes have plastic caps) |
| Delivery Time: | According to Clients' quantity |
| Payment Terms: | L/C,T/T |
| Supply Ability: | According to Clients' requirements |
| Product Name: | Single H / Double H Type Fin Tube | Base Tube Specification & Material: | ASTM A106 Gr.B |
|---|---|---|---|
| Fin Material: | Carbon Steel | Fin Height: | <200mm |
| Fin Thick: | 1.5mm-3.5mm | Fin Pitch: | 8mm-30mm |
| Base Tube OD: | 25mm-63mm | Application: | Radiator, Heat Exchanger, Refrigerator, Economizer |
| ハイライト: | ASTM A106 Gr.B シームレス炭素鋼管,スクエアH型フィンチューブ,保証付きラジエーターフィンチューブ |
||

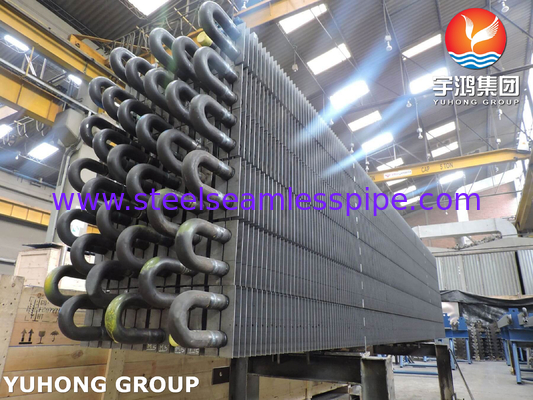

ASTM A106 Gr.B シームレス炭素鋼管 角型 (H型) フィンチューブ ラジエーター用
ASTM A106 Gr.B シームレス炭素鋼 角型 (H型) フィンチューブ ラジエーター用 は、工業用加熱システム向けに設計された高効率熱伝達コンポーネントです。 から製造されています。ASTM A106 Gr.B シームレス炭素鋼管, それは を特徴としています。ヘリカル溶接されたH型フィンを備えた角型ベースチューブ 熱放散を最大化するため。このフィンチューブは、 のために設計されています。高い熱伝導率、耐圧性（高温蒸気/水システムに適しています）、長期的な腐食保護, それは に最適です。ラジエーター、熱交換器、ボイラー用途. その です。最適化されたフィン形状（H型） は、限られた空間での空気の流れと熱伝達効率を向上させ、過酷な動作条件下での構造的耐久性を維持しながら、エネルギー消費を削減します。
1. H型フィンチューブ関連概要

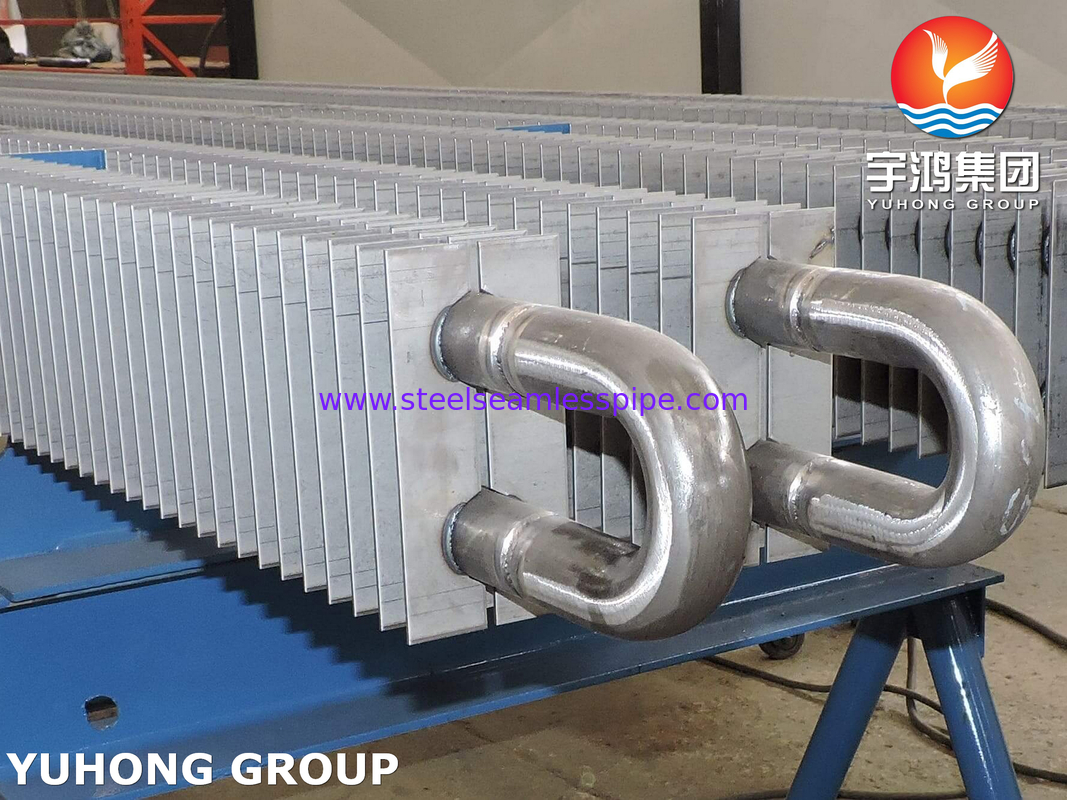

• フィンは2つの対称的な半片に分割されています。チューブ壁は両側から押し下げられ、抵抗溶接を使用して、中央に一定の隙間を残してパイプ壁に溶接されています。
• 2つの円形チューブは、ダブルチューブH型フィンと呼ばれる1つのフィングループを共有できます。または、シングルチューブH型フィンを中央に配置できます。
• H型フィン付きチューブで構成された熱交換器は密に配置され、チューブバンドルは順番に配置されています。
• フィンは互いに平行で独立しており、ヘリックス角度の影響がないため、灰の除去が容易です。
2. 化学的および機械的特性
| ASTM A106 Gr.B 化学組成（％） |
|||||||||
| C | Mn | P | S | Si | Cr | Cu | Mo | Ni | V |
| ≤0.30% | 0.29% ~ 1.06% | ≤0.035% |
≤0.035% |
≥0.10% | ≤ 0.40% | ≤ 0.40% | ≤ 0.15% | ≤ 0.40% | ≤ 0.08% |
機械的特性
| コンポーネント | 機械的性能 | 主な特徴 |
|
ASTM A106 Gr.B |
· 引張強度：≥415 MPa · 降伏強度：≥240 MPa · 伸び（50mm）： ≥30%（縦方向） · 硬度（最大）：187HB |
|
3. 主な特徴

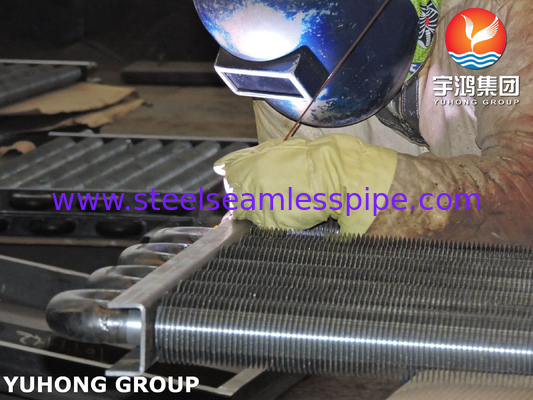

高周波溶接フィン：安全な接合（せん断強度≥35 MPa）剥離のリスクなし.
適切な炭素鋼組成と表面処理（ある場合）により、従来の熱放散環境（暖房システム、工業用冷却など）で一定程度の酸化と腐食に耐え、耐用年数を延長します。
|
特性 |
従来の丸型チューブフィン | H型角型チューブフィン |
| 熱伝達効率 | 中 | より高い（+20％以上） |
| 構造的安定性 | 変形しやすい | 角型ベースチューブは、より優れた曲げ抵抗を持っています |
| スペースの利用 | 低い | コンパクトなレイアウトで、設置スペースを節約 |
4. 主な用途
1. 電力業界：
ACC（空冷コンデンサー）ラジエーター
HRSG（排熱回収蒸気発生器）
2. 石油化学業界：
FCC（流動接触分解）ユニットスラリークーラー
エチレンクラッキング炉空気予熱器
3. 環境保護：
廃棄物焼却プラント排ガス凝縮器
焼結機廃熱ボイラー蒸発部
4. 特殊産業：
LNG気化器
海洋中央冷却システム
ポリシリコン製造ガス熱交換器
