| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA192 |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |

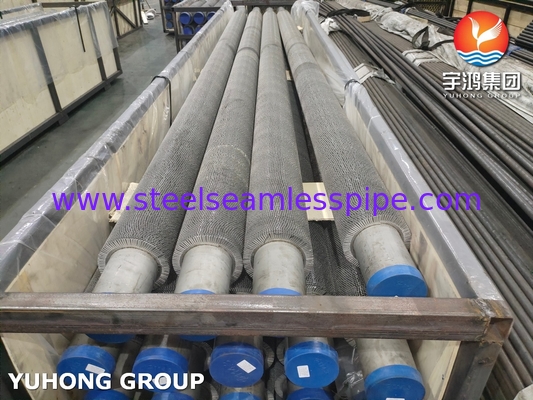

| パッケージの詳細: | 鋼製の枠付きの木製ケース (パイプの両端にプラスチックキャップがあります) |
| 受渡し時間: | 15-30DAYS |
| 支払条件: | L/C、T/T |
| 供給の能力: | 10000トン/月 |
| 製品名: | 鋸歯状にされたFinned管 | ベースチューブの仕様: | ASME SA192/ ASTM A192 |
|---|---|---|---|
| フィン素材: | 炭素鋼 | フィンの高さ: | 5-30mm |
| 厚いフィン: | 0.8-3mm | フィンピッチ: | 3-25mm |
| ベースチューブOD: | 16-219mm | 長さ: | ≤34mm |
| 応用: | 省エネ装置 | ||
| ハイライト: | ASME SA192 炭素鋼のフィンチューブ,エコノマイザー用の歯ぎしりしたフィンチューブ,熱回復フィンチューブとCSフィンストライプ |
||

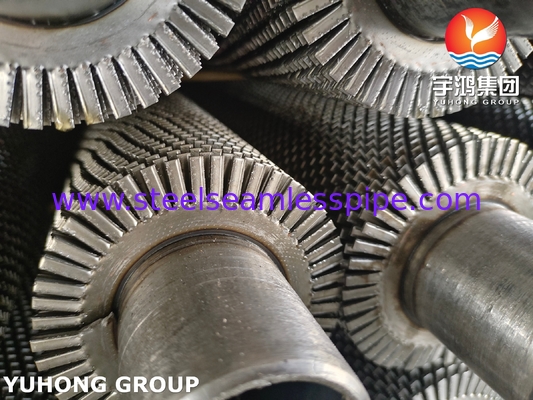

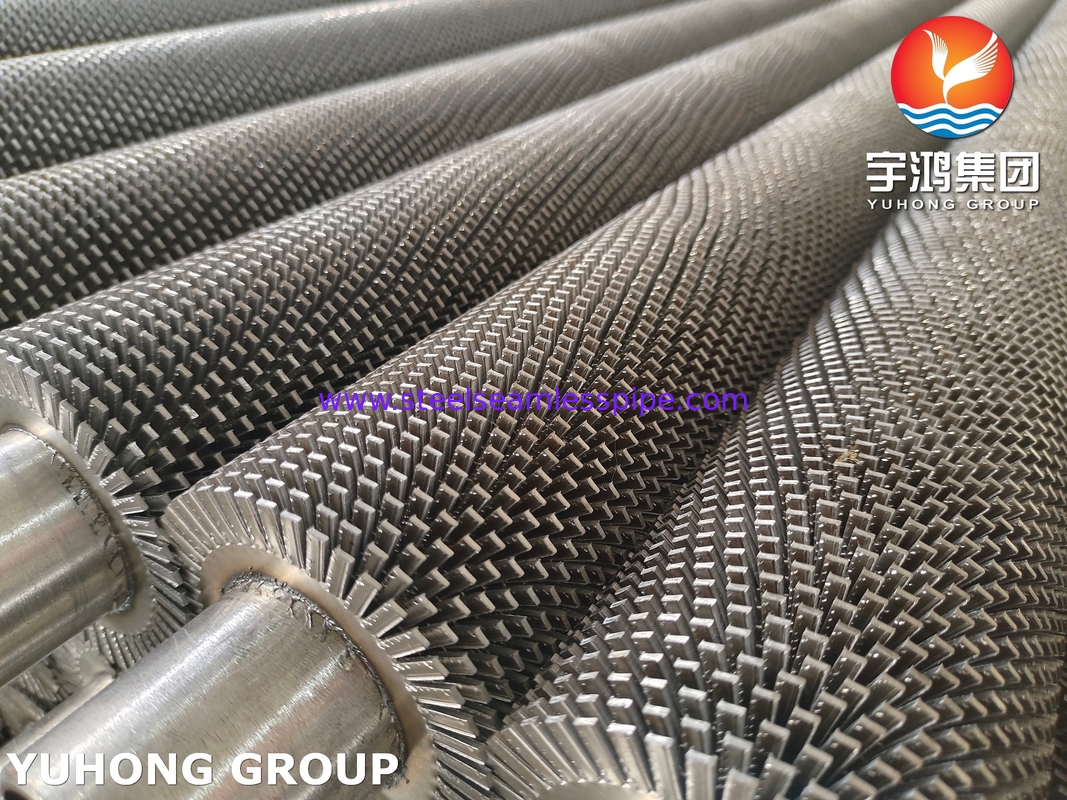

ASME SA192 炭素鋼フィンチューブ セレーション付き CS フィンストリップ エコノマイザーおよび熱回収用
この高効率熱交換コンポーネントは、ボイラーエコノマイザーおよび産業廃棄熱回収システム向けに特別に設計されています。ASME SA192 炭素鋼をベースチューブ材として使用し、炭素鋼フィンストリップをヘリカル状に巻き付け、高周波溶接プロセスによりベースチューブの外表面にしっかりと溶接し、独特のセレーションフィン形状を形成しています。
このユニークな設計は、流体境界層を効果的に破壊し、乱流を強化し、熱伝達効率を大幅に向上させます（滑らかなフィンよりも20％〜30％高い）。この製品は、石炭焚きボイラー、熱回収蒸気発生器（HRSG）、石油化学プラントにおける高温/高圧環境や粉塵の多い排ガス用途など、過酷な運転条件に特に適しており、エネルギー効率の向上と長期的な運用信頼性の両方を保証します。
1. 化学的および機械的特性
| ASME SA192 化学組成（％） | |||||
| C | Mn | P | S | Cr | Ni |
|
0.15% - 0.35% |
0.30% - 0.90% | ≤ 0.035% | ≤ 0.035% | ≤ 0.30% | ≤ 0.25% |
機械的特性
| コンポーネント | 機械的性能 | 主な特徴 |
| ASME SA192 ベースチューブ |
· 引張強度：415 - 535 MPa · 降伏強度：≥ 240 MPa · 伸び：≥ 30% · 硬度：160-190 HB |
· 優れた 冷間曲げおよび溶接特性, 複雑な配管システムでの製造。 · 最大 400℃までの長期使用温度と 高い耐クリープ性。 · 標準的なボイラーおよび熱交換器の圧力要件を満たしながら、合金鋼管よりも経済的です。 |
| CS フィンストリップ |
· 引張強度：350 - 500 MPa · 降伏強度：≥ 200 MPa |
· HFW冶金結合。高強度、耐振動性、剥離なし。 · 高硬度により排ガス摩耗に強い。過酷な条件下での耐用年数を大幅に延長。 · ベースチューブとの熱膨張の一致。一体として膨張/収縮し、熱応力を防止。 · 理想的な強度と靭性のバランス。安全で安定した運転のために、流れによる疲労に強い。 |
2. 主な特徴
3. 主な用途
発電所ボイラーエコノマイザー
ガスタービン用熱回収蒸気発生器（HRSG）
空気予熱器
接触分解装置における廃熱回収
石油化学ヒーターの対流セクション
天然ガス処理設備
製鉄所の焼結機廃熱回収
セメントキルン用廃熱ボイラー
化学プラントのプロセス熱交換器
製紙業界の乾燥システム
食品加工用熱交換設備
舶用ディーゼルエンジンの廃熱利用
