| Place of Origin: | China |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Minimum Order Quantity: | 200-500KGS |
|---|---|
| 価格: | 交渉可能 |

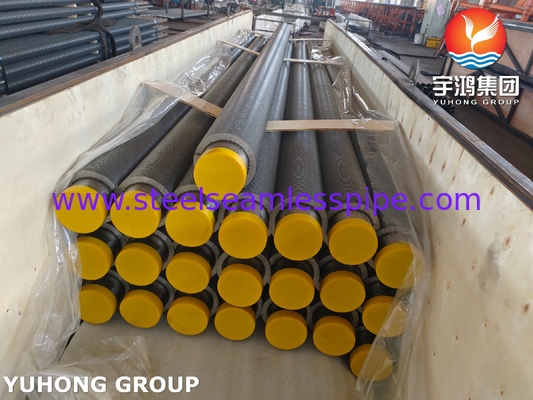

| Packaging Details: | Requirements/ Ply-wooden Case/ Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 45-75 Days (Depend on Customer's Requirement |
| Payment Terms: | L/C,T/T，AT SIGHT |
| Supply Ability: | According to Clients' requirements |
| Tube Material: | P9 | Fin Type: | HFW Finned Tube |
|---|---|---|---|

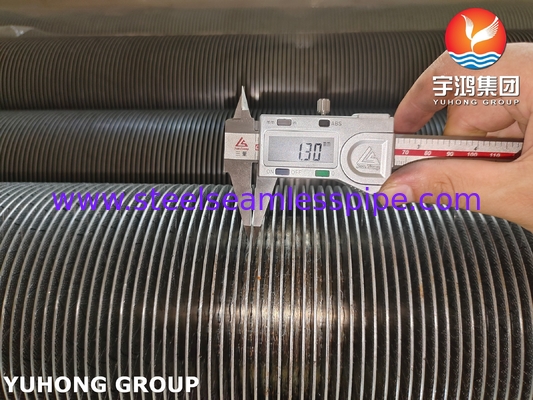

| Fin Thickness: | 1.3MM | Fin Tube Length: | 3998MM |
| Tube Specification: | ASTM A335/ ASME SA335 | Fin Material Grade: | CS |
| Highlight: | Alloy Steel Fin Tube, ASTM A335 Fin Tube, High Frequency Weled Fin Tube | ||
| ハイライト: | ASTM A335 P9 合金フィンチューブ,発電所用 HWF フィンチューブ,保証付きの合金鋼のフィンチューブ |
||
ASTM A335 P9 のソイルドフィン・チューブとは?
ベースパイプ材料:ASTM A335 P9:
ASTM A335 P9は,高温強度と酸化耐性で知られるクロム・モリブデン合金鋼級である.
発電,石油化学,高温サービスが必要な精製工場で広く使用されています.
この材料は硫黄腐食に耐性があり,高熱圧下で構造安定性があります.
フィンチューブとは?
P9合金には,熱交換器の部品の製造に適した優れた溶接性と形容性が示されています.
固体フィニングチューブとは,フィニングチューブが直接チューブ材料から形成されたり,挤出や溶接などの堅牢なプロセスでしっかりと固定されたりする統合フィニングチューブである.要求の高い環境で効率的な熱伝達のために設計されています熱炉,ヒーター,およびプロセスガス冷却器で一般的に見られる高温および高圧条件を含む.
フィンチューブの種類と材料の仕様:
異なるタイプのフィンチューブに対するサイズ参照
| タイプ | 記述 | ベースチューブ | フィン仕様 (mm) | ||
| 過剰摂取量 (mm) | フィンピッチ | 羽根の高さ | フィン厚さ | ||
| 埋め込み | G型フィンチューブ | 16から63 | 2.1-5 | <17 | - ゼロだ4 |
| エクストルーデッド | シングルメタル・コンビネーション・メタル | 8から51 | 1.6〜10 | <17 | 0.2-0 だった4 |
| 低いフィンのチューブ T型フィンのチューブ | 10から38 | 0.6-2 | <1.6 | - ゼロだ3 | |
| バンブーチューブ | 16から51 | 8〜30 | <2.5 | / | |
| 傷 | I/kl/ll型フィンチューブ | 16から63 | 2.1-5 | <17 | - ゼロだ4 |
| 文字列 | ストリングフィンチューブ | 25~38歳 | 2.1-3.5 | <20 | 0.2-0 だった5 |
| U型 | U型チューブ | 16~38歳 | / | / | / |
| 溶接 | HF溶接のフィンチューブ | 16から219 | 3 から 25 | 5 - 30 | 0.8-3 |
| H/HH型フィンチューブ | 25〜63 | 8〜30 | <200 | 1.5-3 だった5 | |
| 羽根管 | 25から219 | 8〜30 | 5〜35 | φ5-20 | |
| P9 化学成分(%) | |||||||
| エレメント | C について | そうだ | C.C. | ミニ | P | モー | S |
| 範囲 | ≤0.15 | 0.50 - 100 | 8.00〜1000 | 0.30-0 だった60 | ≤0.025 | 0.9-110 | ≤0.025 |
メカニカルプロパティ
| ASTM A335 P9メカニカルプロパティ | |||
| 張力強度 | 生産力 | 硬さ | 伸縮 |
| 415MPa | ≥205MPa | ≤ 179HB | 30% |
P9 に相当する材料
| UNS | BS | ISO | ASTM | ASME | JIS G 3468 | DIN | NK | ABS |
| K81590 | 3604〜620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
ASTM A335 P9 HFW 固体フィンチューブの用途
1精製工場や化学工場における熱回収システム
2熱発電所のボイラーと超熱装置
3プロセスガスヒーターと冷却器
4空気予熱機とエコノマイザー
5硫黄回収装置における高温のフィニング管交換機
競争上の利点
1高品質のシームレスベースチューブで 圧力下での信頼性を保証します
2熱接触と機械的強度を向上させるため,完全な浸透性で整体的に製造または溶接されています.
3.600°Cまで温度で動作する
4特定のアプリケーションのパフォーマンスを最適化するためのカスタムエンジニアリングサポート
5.ASME,ASTM,および顧客特有の基準に完全に準拠
