ASTM A179 G型埋め込みフィン付きチューブ、アルミニウム1060、熱交換器用

ASTM A179 G型 埋め込み型フィニングチューブ アルミ1060 交換器用

についてASTM A179 G型内装フィニングチューブ高性能熱伝送部品で,発電,石油化学,HVACシステムなどの産業で使用されています.このタイプのフィニングチューブは,熱伝送のために利用可能な表面面積を増やすことで熱交換効率を向上させるために設計されています.

主要な特徴:

• ベースチューブ材料:
  ベースチューブは,ASTM A179低炭素鋼管は,優れた熱伝達特性と高い機械的強度で知られています.

• フィンタイプ:
  についてG型内蔵フィンアルミのフィンをチューブの外面に切断された溝に機械的に埋め込むこと.これはフィンをチューブと強く機械的に結合することを保証します.優れた熱伝導性と耐久性を有する.

• フィン素材:
  羽根はアルミ1060高純度アルミニウム材料で 絶妙な耐腐蝕性,熱伝導性,軽量性がありますアルミ1060は,効率的な熱伝達と長い使用寿命が必要なアプリケーションに特に適しています..

• デザイン の 益:

  • 強化された熱伝達: 組み込まれたフィンの設計により,熱交換面積が増加し,全体的な熱性能が向上します.
  • 耐久性: 機械的な結合により,フィニングとチューブが緊密に結合し,熱循環条件下での脱離のリスクを軽減します.
  • 耐腐食性: アルミ 1060 フィン は 厳しい 環境 に も 絶妙 な 耐腐蝕 性 を 備える.

• 申請:
  ASTM A179 G型埋め込みフィニングチューブは,以下を含む様々な用途で広く使用されています.

  • 熱交換機
  • エアクーラー
  • ボイラー
  • 凝縮機と蒸発機

1ベースチューブの寸法 (ASTM A179):

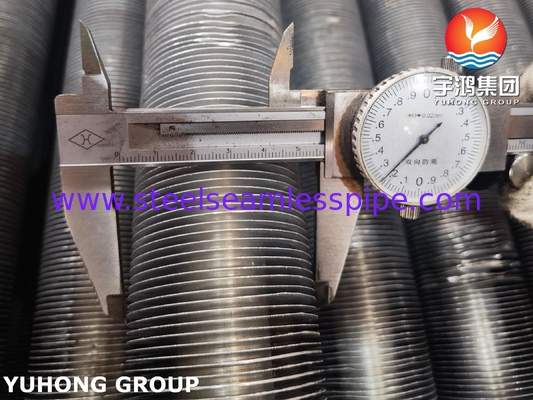

• 外径 (OD):

  • 標準範囲:15.88mm (5/8") から50.8mm (2").
  • 容量: ±0.1 mm小径の場合 ±0.15mm大直径 (ASTM A179 による)

• 壁厚さ (WT):

  • 標準範囲:1.5mmから4mm.
  • 容量: ±10%指定された壁厚さ

• 長さ:

  • 通常,長さ最大で供給される6メートル (20フィート)顧客の要求に応じて,より長くなります.
  • 容量: ±5mm固定した長さで

2. フィン寸法 (G型内蔵フィン):

• フィン素材: アルミ1060 (または同等の)

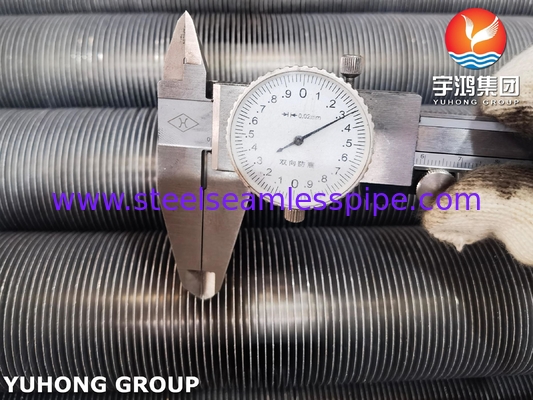

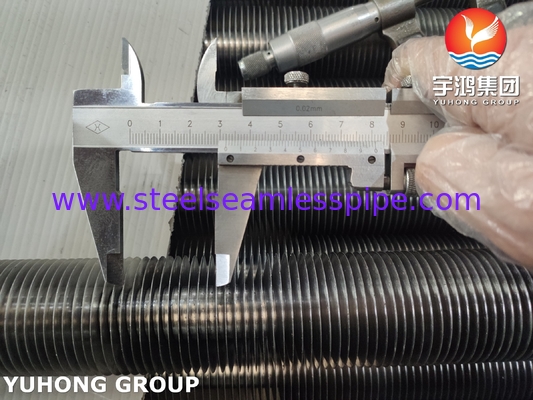

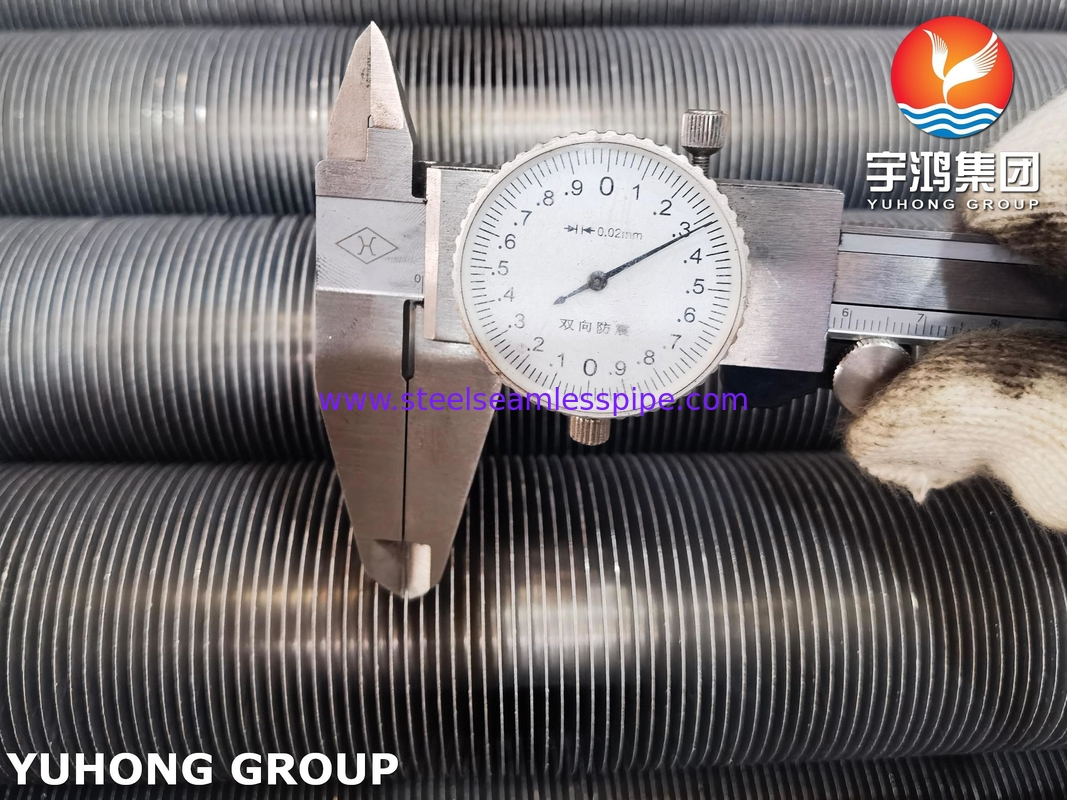

• フィンの高さ (H):

  • 射程:6mmから16mm.
  • 容量: ±0.2mm.

• フィン厚さ (t):

  • 射程:0.3mmから0.6mm.
  • 容量: ±0.05mm.

• フィンピッチ (P) (インチあたりフィンの数):

  • 射程:5 FPI から 11 FPI (フィンス・パー・インチ).
  • 容量: ±0.5 フィン.

3溝とフィンの結合:

• 溝の深さ:
  • 通常0.3mmから0.6mm羽の厚さと底管の大きさによって
• フィン結合強度:
  • メカニカルな組み込みプロセスによりぴったり細かい熱抵抗を保持する
