| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | DNV, BV, PED, LR, ABS, TS, CCS |
| 最小注文数量: | 200-500kgs |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | スチールフレームを備えたPly-woodenケース（パイプの両端にはプラスチックキャップがあります） |
| 受渡し時間: | 45〜75日（顧客の要件に依存します |
| 支払条件: | L/C、T/T、視界 |
| 供給の能力: | クライアントの要件に応じて |
| チューブ仕様: | ASME SA209 | フィン素材: | AL1060 |
|---|---|---|---|

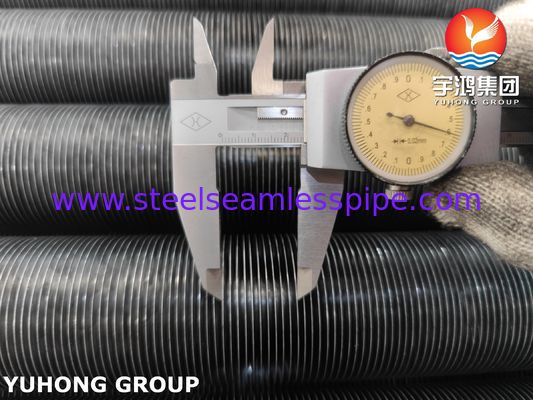

| 裸管外径: | 25.4mm | フィンタイプ: | 埋め込みフィンチューブ、Gタイプフィンチューブ |
| 製品: | フィンチューブ | 応用: | 化学装置の熱交換器、熱交換器、空気冷却器 |
| ハイライト: | ASME SA209 フィンチューブ、スタッドフィンチューブ、熱交換器フィンチューブ | ||
| ハイライト: | ASME SA209 合金鋼フィンチューブ,熱交換器用埋め込みフィンチューブ,保証付き Al1060 フィンチューブ |
||

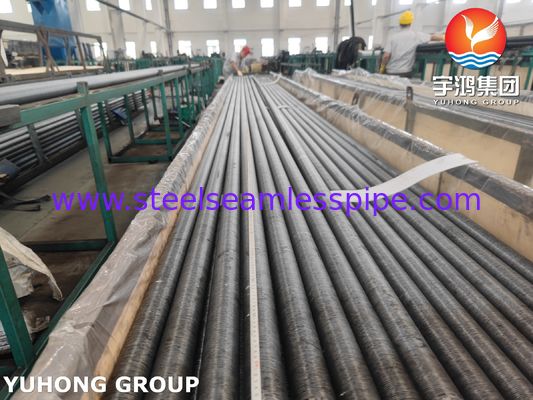

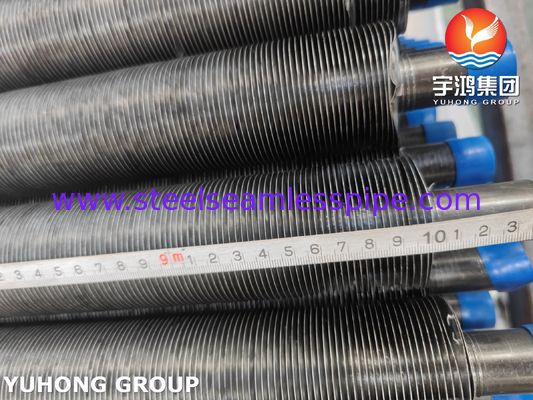

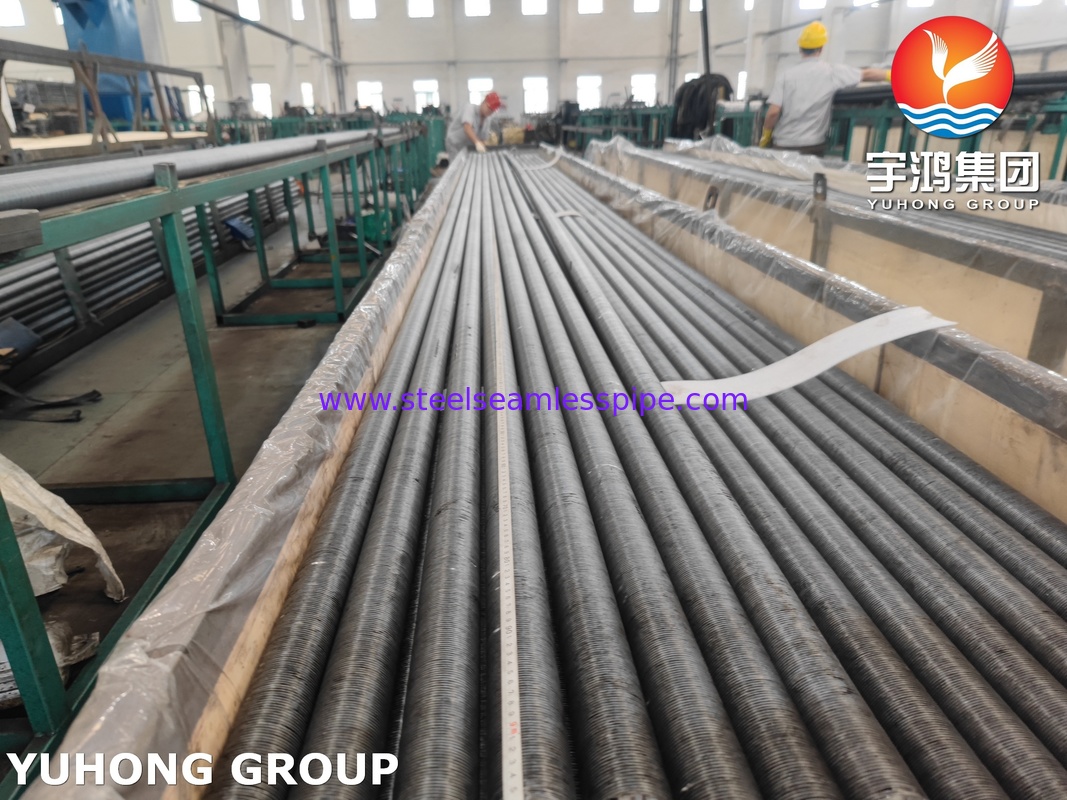

ASME SA209 AL1060 Fin を搭載した内蔵フィンチューブ
The ASME SA209 Embedded Fin Tube with AL1060 Fin is a highly efficient heat transfer component designed for applications where superior thermal conductivity and corrosion resistance are paramount in moderate temperature environments. It combines the robust mechanical properties and weldability of ASME SA209 steel base tube with the exceptional thermal performance and atmospheric resistance of mechanically embedded AL1060 aluminum finsこの構成は,様々な産業用熱交換器の性能,耐久性,コスト効率の最適なバランスを提供します.
ベースチューブの材料:ASME SA209
ASME SA209は,シームレスな炭素モリブデン合金鋼ボイラーと超熱管の仕様である.モリブデン が 加え られ て,高温 に 耐久 性 が 向上 し,炭素 鋼 と 比べ て も.
主要な合金要素:モリブデン (Mo): この元素は,高温耐性とスリープ耐性を高めます.
フィン材料:AL1060 アルミ
AL1060は,商業的に純粋なアルミニウム合金 (最低99.6%Al) で,優れた熱伝導性,形容性,大気腐食に対する優れた耐性で知られています.
化学成分 (%)
ASME SA209 T1a 化学成分 (%)
|
エレメント |
C について |
ミニ |
P |
S |
そうだ |
モー |
|
範囲 |
≤0.18 |
0.30-0 だった80 |
≤0.025 |
≤0.025 |
0.10-0 だった50 |
0.44-0 だった65 |
AL1060 化学成分 (%)
|
エレメント |
アール |
フェ+シ |
クー |
ミニ |
塩分 |
Zn |
ティ |
その他 (各) |
その他 (合計) |
|
範囲 |
≥9960 |
≤0.35 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.10 |
メカニカルプロパティ
ASME SA209 T1a ベースチューブの機械特性
|
張力強度 |
生産力 |
硬さ |
伸縮 |
|
≥380 MPa |
≥205 MPa |
- |
≥30% |
AL1060 フィン メカニカルプロパティ
|
張力強度 |
生産力 |
硬さ |
伸縮 |
|
60〜95 MPa |
≥25 MPa |
≤27 HB |
≥15% |
ASME SA209 組み込みフィンのチューブとAl1060フィンの利点
|
資産 |
利益 |
|
高熱効率 |
AL1060アルミフィンは高熱伝導性 (~ 200 W/m·K) のために優れた熱散を保ち,チューブの全体的な熱伝達係数を大幅に向上させる. |
|
耐腐食性 |
AL1060フィンは,保護酸化物層を形成し,大気腐食に優れた耐性を有する.SA209ベースチューブは,さまざまな産業環境やスケーリングに耐性がある. |
|
費用対効果 |
鋼管のアルミフィンは,全ステンレス管や全合金製のフィニング管と比較してより経済的な解決策であり,低コストで優れた性能を提供します. |
|
軽いフィニッシュ |
アルミニウムを使用することで,より重いフィンの材料と比較して熱交換器組の総重量が減少し,サポート構造と設置を簡素化することができる. |
|
頑丈 な 機械 的 な 結合 |
組み込みのフィン製造プロセスは,フィンとチューブの間に強く恒久的な機械的な結合を作り,熱循環と振動下で構造的整合性を確保します. |
|
物質的共働 |
この組み合わせは,アルミフィンの優れた熱伝達と大気腐食耐性により,鋼筋ベースチューブの強度と圧力の収縮力を最適に利用します. |
ASME SA209 組み込みフィンのチューブとAL1060フィンの応用
1熱回収蒸気発電機 (HRSG):エコノマイザーと低温蒸発器の部分で,細かいガスがアルミのフィンを過熱しないように十分に冷却されている.
2. 空気冷却式熱交換器 (ACHE):石油化学および発電所の冷却プロセス流体,水,潤滑油のための強制または誘導された draft扇風機でフィンネッドバンドルとして使用されます.
3工業用エアヒーター:燃焼空気やプロセス空気を暖めるため,熱効率を向上させる.
4乾燥炉とHVACシステム:産業用乾燥システムや大規模暖房,換気,エアコンのコア熱伝達要素として
5エネルギー回収換気機:建物の気候制御システムにおける排気ガスと新鮮な空気流の間のエネルギーの転送
