| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | フランジ付きティー |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板の箱/Pallet |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 寸法: | ANSIのフランジ、ASMEのフランジ、BSのフランジ、DINは、ENのフランジ フランジを付けたようになる | 標準: | B16.5のB16.47シリーズAのシリーズB |
|---|---|---|---|
| フランジ: | スリッポン、ウェルドネック、ラップジョイント、ブラインド | フィッティング: | エルボ、ティー、レデューサ、キャップ |
| 材料: | ステンレス鋼、炭素鋼、合金鋼、ニッケル合金 | サイズ: | 標準または顧客の図面によると |
| 形: | フランジ継手 | 包装: | 合板の箱/Pallet |
| ハイライト: | ASTM A105 フランジ付きフィッティング,A234 WPB フランジ・ティ,A860 WPHY 65 スチールフレンズ |
||
フレンズフィッティング,ASTM A105 フレンズとA234 WPB Tee石油・ガスシステムコンポーネント
なぜ フレンズ と フィッティング を 組み合わせる の です か
パイプシステムには2種類の基本関節があります.
1固有関節: 耐久性,整合性,漏れ耐性のために溶接された関節.
2取れる/取り外せる関節: 設備の保守,検査,接続のためのフレンズまたはスレッド関節.
"フレンズ+フィッティング"の組み合わせは,外れる関節を,他の恒久的なシステムの特定の,重要な点に戦略的に配置します.流量方向やパイプサイズを変更します.フレンズはボルト付きで取り外せるインターフェースです
鋳造フレンズの仕様
| タイプ | フレンズ |
| 材料のグレード |
ASTM A105,ASTM A182,ASTM A564 炭素鋼 合金鋼 ステンレス鋼 ニッケル合金 |
| スタンダード | ASME B165B16.47シリーズ A&B |
| 製造方法 | 鍛造物 |
| サイズ | 1/2"から48",sch5Sからsch.XXSまたはカスタム |
| クラス | 150#,300#,400#,600#,900#,1500#,2500# |
| 表面処理 | 抗腐蝕性加熱塗装 |
| 適用する | パイプ接続用 |
バットウェルド・フィッティングの仕様
| タイプ | 装着する |
| 材料のグレード |
ASTM A234,ASTM A860,ASTM A403,ASTM A815,ASTM B366 など 炭素鋼 合金鋼 ステンレス鋼 ニッケル合金 |
| スタンダード | ASME B169 |
| 製造方法 | バトルウェルド |
| サイズ | 1/2"から48",sch5Sからsch.XXSまたはカスタム |
| パターン | 肘,ティ,減量器,キャップ |
| 表面処理 | 抗腐蝕性加熱塗装 |
| 適用する | パイプ接続用 |
共通標準設定
A. フレンズ付きフィッティング (統合フレンズ)
フレンジは,フィッティングボディと1つのパーツとして鋳造または鍛造されます.これは1つの,設置に準備されたユニットです.
例として:
フランジング肘: フランジング端で方向 (90°または45°) を変化させる.

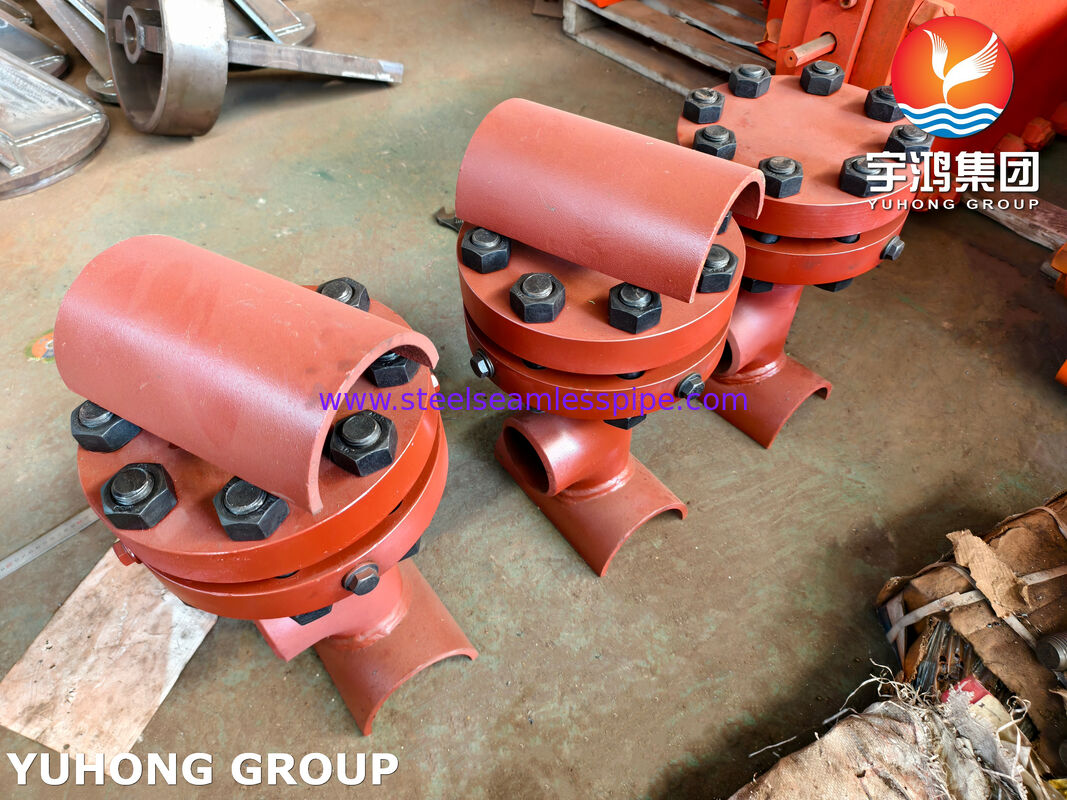

フランゲッド・ティー: 3つの端がフラングで枝を形成する.
フレンズ式縮小器: フレンズ式末端でパイプのサイズを変更する.
標準:ASME B16.5 (パイプフレンズとフレンズ付きフィッティング:NPS 1⁄2 "から24").この規格は,これらの特定のフィッティングの寸法,評価値および許容量をカバーします.
B. 組み立て物 (フレンズ+溶接用フィッティング)
標準のフレンズを 標準の溶接装置に 溶接するものです これは最も一般的な 柔軟な方法です
使用された部品:
フレンズ:ASME B16.5またはB16に従って47.
溶接用フィッティング:ASME B16.9 (ボット溶接) またはB16.11 (ソケット溶接/スレッド付き) による.
最も一般的な例:フランジェド・アウトレット・ティー
これはブット・ウェルド・ティ (B16.9) で 支部出口に溶接されたフレンズ (B16.5) が付いています
仕様:Tee,BW x BW x RF (バックスウェード x バットスウェード x 上げられた顔フレンズ).
他 の 例:
フレンズ付きストブエンド: 容易なアライナメントシステムのためのラップジョイントフレンズ+ストブエンド (B16.9)
フレンズ式ノズル: 装置接続用のフレンズを溶接した溶接ボスまたはコップリング (B16.11)
申請
フランジェッド・ティは,パイプがモジュール化またはアクセス可能である必要がある産業にわたって使用されます.
水と下水処理: 流量を異なる処理タンクやフィルターに転換するために.
化学・石油化学工場: 頻繁な豚処理,清掃, katalizer 積載/積載を必要とするライン.
発電:冷却水,給水,設備の隔離が必要な補助システムで.
造船・オフショア: 堅牢なボルト付きパイプを必要とするバラスト,ビルゲ,海水システム.
HVAC & 工業管道: 冷却水または蒸気配送ヘッダの大規模に.
