| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | 高周波溶接 (HFW) 鋸歯状 |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄枠の木製ケース |
| 受渡し時間: | 数量に依存します |
| 支払条件: | LC、T/T |
| 供給の能力: | 月額1000トン |
| ベースチューブ材質: | ASTM A213 T22 合金鋼 | マテリアルで: | 炭素鋼(CS) |
|---|---|---|---|
| フィンタイプ: | 高周波溶接鋸歯状 | 応用: | 熱交換器、ボイラー、エコノマイザー、HRSG |
| ハイライト: | HRSG用セレーション付きフィンチューブ,高周波で溶接したフィンチューブ,T22 ベースチューブ CS フィン |
||

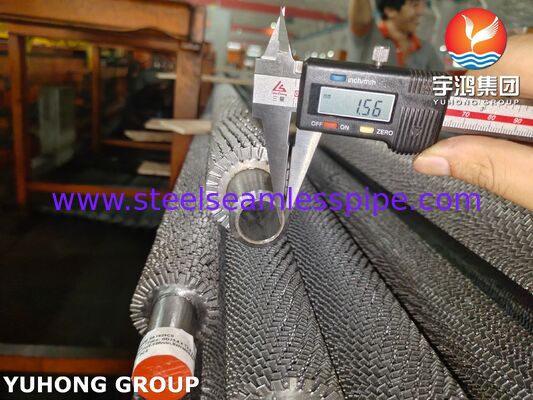

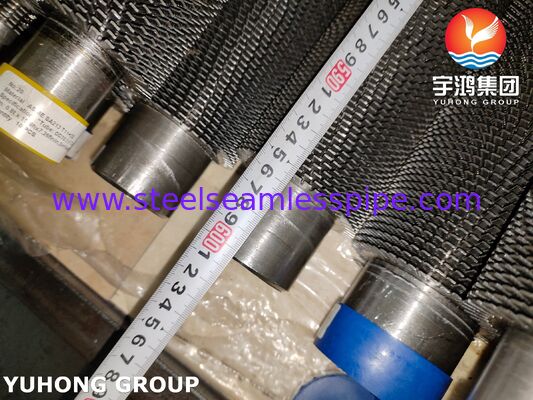

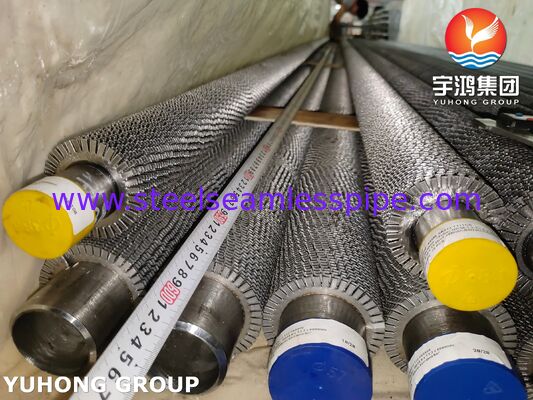

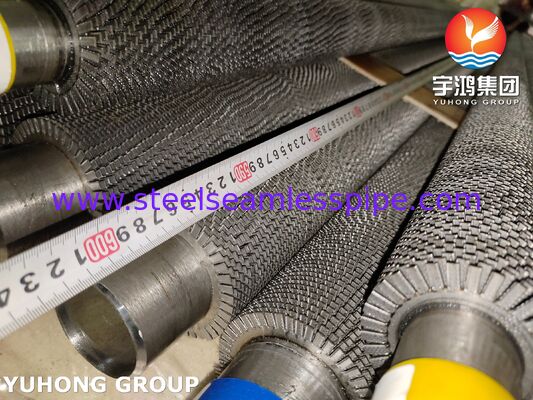

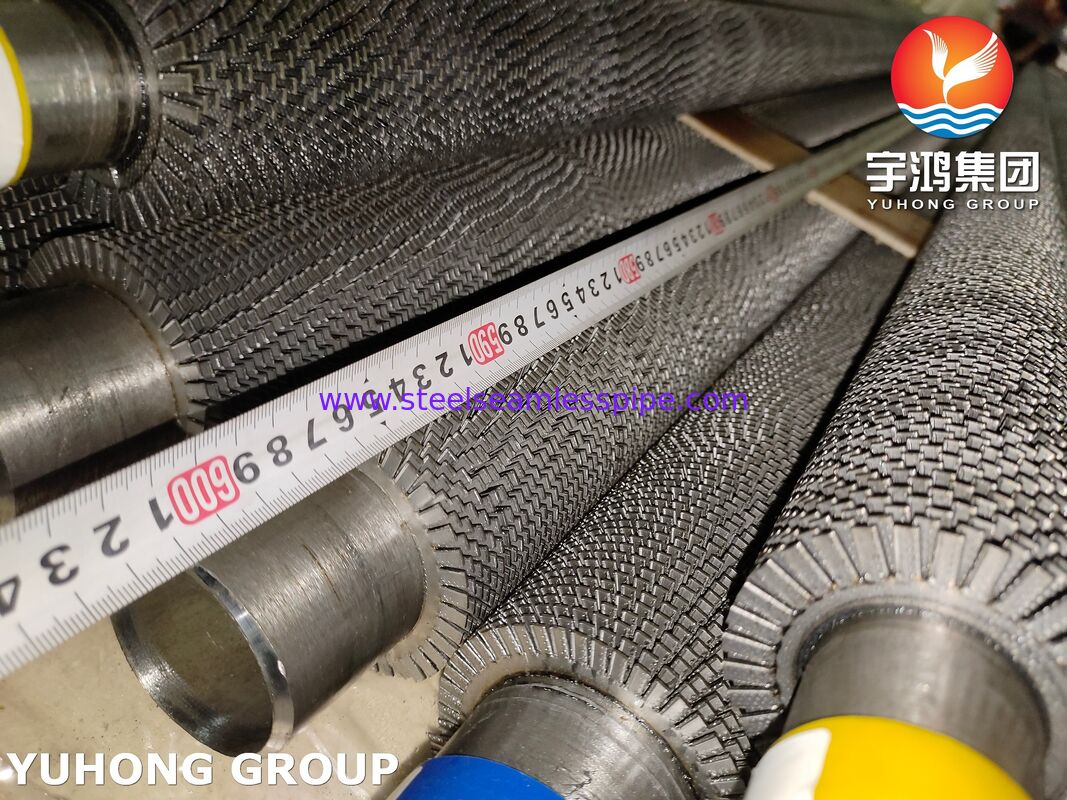

当社の高周波溶接セレーション付きフィンチューブは、T22合金鋼ベースチューブと炭素鋼（CS）フィンを組み合わせ、
過酷な環境下での比類のない熱効率を実現します。T22ベースチューブは優れた高温強度を提供し、
（最大550℃）、CSフィンは境界層を乱すセレーションエッジを通して熱放散を最大化します。ボイラー、HRSG、廃熱回収システムに最適です。
精密な化学組成：T22 & CS組成
コンポーネント
| 材料 | C (最大) | Mn | Si | Cr | Mo | P (最大) | S (最大) | ベースチューブ |
|---|---|---|---|---|---|---|---|---|
| T22合金 | 0.15% | 0.30–0.60% | ≤0.50% | 1.90–2.60% | 0.87–1.13% | 0.025% | フィン | フィン |
| 炭素鋼 | 0.25% | 0.60% | ≤0.35% | – | 0.035% | 0.035% | 注：T22は蒸気環境での酸化に強く、CSフィンは熱伝導率を高めます（45–50 W/m·K）。 | 注：T22は蒸気環境での酸化に強く、CSフィンは熱伝導率を高めます（45–50 W/m·K）。 |
T22-CS 寸法公差：精密設計
パラメータ
| 公差 | 規格 | ベースチューブOD |
|---|---|---|
| ±0.15 mm | ASTM A450 | 肉厚 |
| +10% / -5% | EN 10204-3.1 | フィン高さ |
| ±0.25 mm | カスタム | フィン密度 (FPI) |
| ±1 フィン/インチ | ASME PTC 30 | 真直度 |
| ≤1.5 mm/m | ISO 9393 | T22-CS 適用分野 |
✅ ゼロギャップ溶接：高周波溶接により、98%以上のフィン接合強度を確保（ASTM E290に準拠して試験済み）。
✅ 品質保証：100%渦電流検査、静水圧試験（60 bar以上）。
✅ リードタイム：標準注文で30日、カスタム仕様で45日。
✅ グローバルコンプライアンス：CE、PED、ASMEスタンプが利用可能。
