| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | 散りばめられた管 |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄枠の木製ケース |
| 受渡し時間: | 数量に依存します |
| 支払条件: | LC、T/T |
| 供給の能力: | 月額1000トン |
| ベースパイプ材質グレード: | ASTM A335 P22 | スタッド密度範囲 120 ～ 400 ピン/平方フィート (カスタマイズ可能): | X120 - 平方フィートあたり 400 ピン (カスタマイズ可能) |
|---|---|---|---|
| 圧力定格: | 500°C で ≥20 MPa (2900 psi) | 主要な用途: | 発電ボイラー、石油化学反応器、廃棄物発電システム |
| ハイライト: | 詰め込み管,ASTM A335 詰め物管,高温に耐えるパッドチューブ |
||
ASTM A335 P22 クロム・モリブデン・スタッドチューブによる熱伝送効率の最適化
ASTM A335 P22 スタッド管は,極端な熱アプリケーションのために設計されています.これらの管は,A335 P9ベースパイプに溶接された高密度のスタッド (ピン) を備えています.熱交換表面面積を3~5倍大きくする廃棄熱ボイラー (WHB),HRSG,および触媒改革器に最適で,最大600°C (1112°F) の温度と20MPaを超える圧力に耐える.
| プロセスの段階 | 主要な詳細 | 品質保証 |
|---|---|---|
| ベースパイプの選択 | ASTM A335 P9シームレスパイプ,UTでテストされ,ASME Sec IIに認定 | 追跡可能なMTC |
| ストッド・ウェルディング | 自動化GTAWプロセス; スッドの高さ: 6-25mm;密度:120-400ピン/フィート2 | 切断強度 ≥200 MPa |
| 熱処理 | 標準化 950°C + 激化 730°C ASTM A335 | 硬さ: 190~220 HB |
| NDT | 溶接物に対する100%染料浸透剤試験 (PT) + 水静的試験 (1.5倍設計圧力) | ASME Sec. V に準拠する |
| エレメント | ASTM A335 P22の要件 | 典型的な製造者の制御範囲 |
|---|---|---|
| 炭素 (C) | 0.05 - 0 だった15 | 0.08 - 0 だった12 |
| マンガン (Mn) | 0.30 - 060 | 0.35 - 055 |
| リンゴ (P) | ≤0.025 | ≤0.020 |
| 硫黄 (S) | ≤0.025 | ≤0.015 |
| シリコン (Si) | 0.50 マックス | 0.15 - 035 |
| クロム (Cr) | 1.90 - 260 | 2.00 - 240 |
| モリブデン (Mo) | 0.87 - 113 | 0.90 - 105 |
| パラメータ | 許容基準 | 範囲 (典型的な) |
|---|---|---|

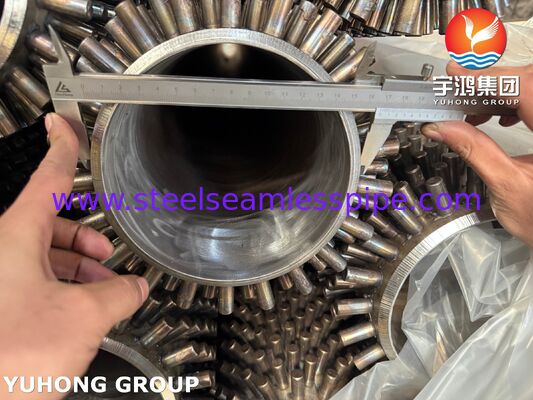

| ベースパイプ OD | ASME B36.10M | ±0.75% (最小 ±0.10mm) |
| 壁の厚さ | ASME B36.10M | +20% / -12.5% |
| スタッドの高さ | EN 12451 | ±0.3mm |

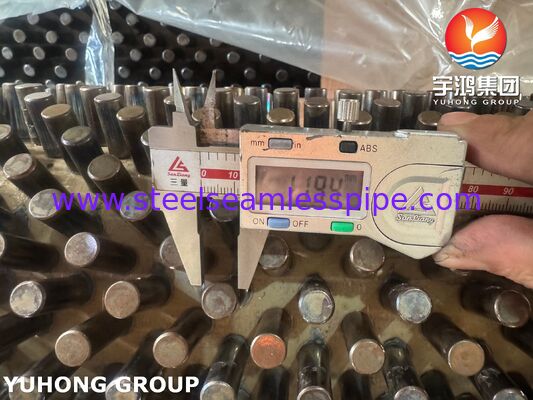

| ストッド直径 | カスタム | ±0.2mm |
| ストレート | ASTM E213 | ≤1.5mm/m 長さ |
材料専門知識:ASTM A335 P9/P11/P22合金管に特化した15年以上
高級溶接:ロボットGTAWは ≤0.1mmの溶接下割を保証する (AWS D10.12あたり)
グローバルコンプライアンス:ASME Sec. I,EN 10204 に準拠して認定された1, PED 2014/68/EU
カスタマイズ: パーソナライズされたスタッドパターン (段階/ライン内) & 保護アルミ化コーティング
証明された性能: 2018年以降,EU/米国/MEAの電力プロジェクトに5万個以上のチューブが供給されました
