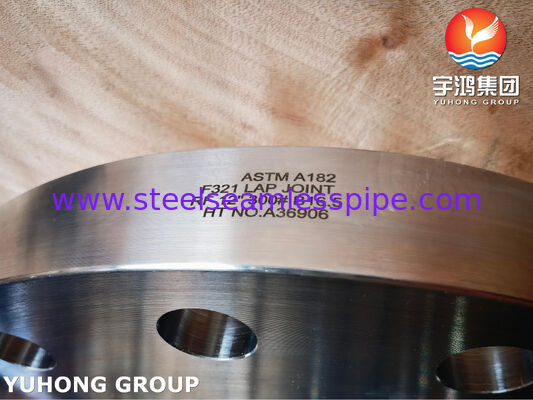

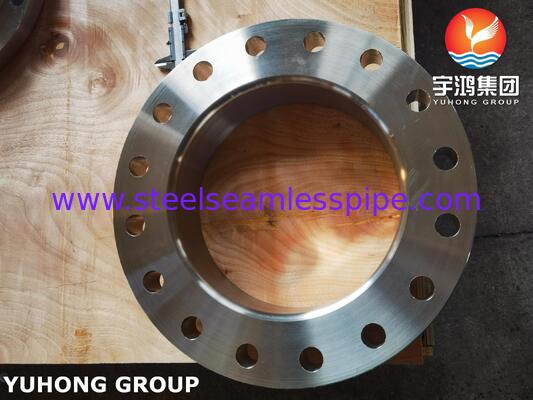

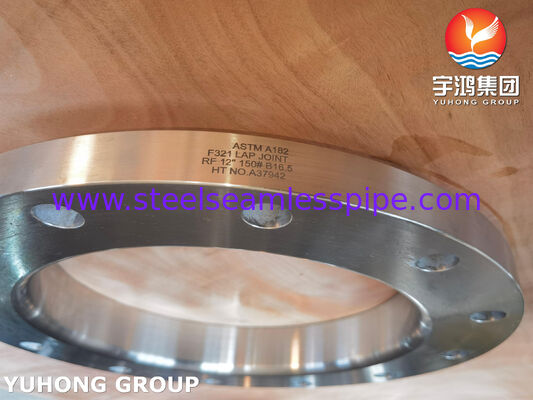

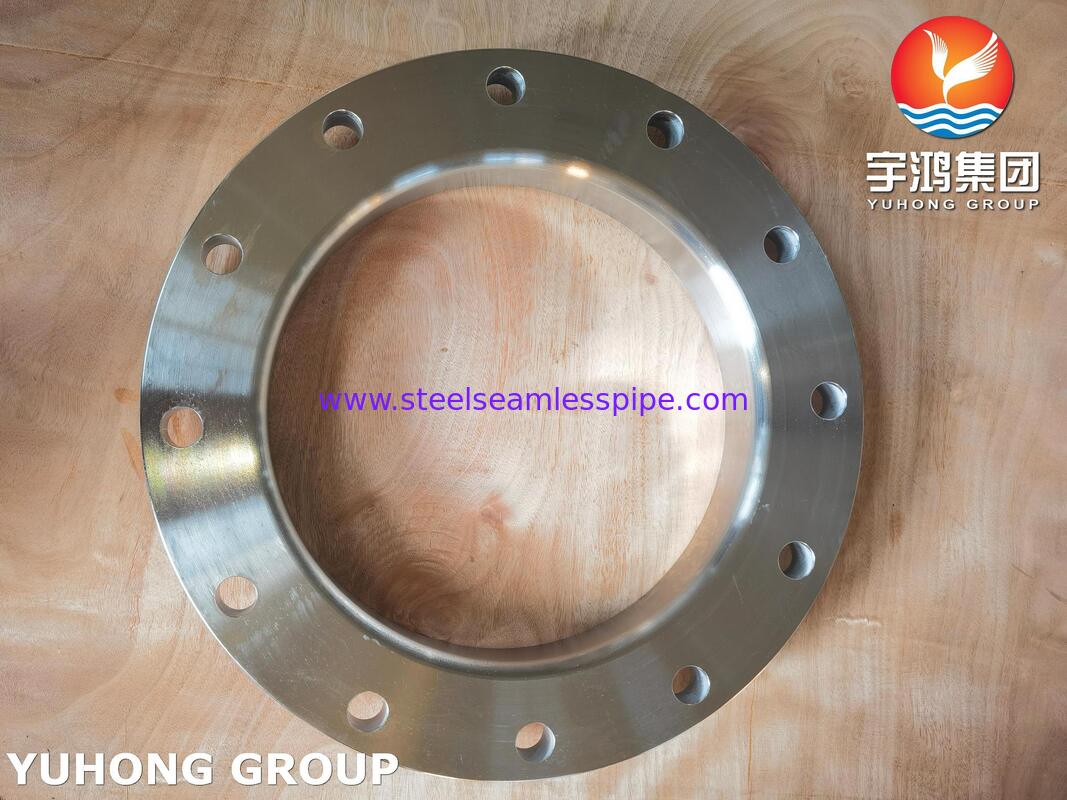

ASTM A182 F321 / UNS S32100 / 1.4541 ステンレス・スティール・フレンズ ラップ・ジョイント・フレンズ RF

ASTM A182 F321 ステンレス鋼フランジUNS S32100鍛鋼ラップジョイントフランジ

ASTM A182 F321 ラップジョイントフランジ溶接後の粒界腐食に耐える必要があり、ルーズフランジの柔軟性と容易な位置合わせが必要な高温配管システム向け。

ラップジョイントフランジは、ウェルドネックフランジやスリップオンフランジのような単一部品ではありません。これは2つの部品で構成されるアセンブリです。1. フランジリング（ルーズフランジ）：これはASTM A182 F321製です。スリップオンフランジに似ていますが、裏面のボアに半径があります。2. スタブエンド：パイプに溶接される短いパイプの別部品です。フランジリングの半径に合う湾曲したリップがあります。

高温サービスにF321を使用する理由

1. 感作抵抗：

スタブエンドはパイプへの溶接が必要です。標準的な304スタブエンドを使用した場合、溶接熱により材料が感作され、腐食しやすくなります。F321のチタン安定化により、これが防止されます。

2. 高温での完全性：

フランジリング自体はプロセス流体と接触しませんが、パイプから放射される周囲の熱にさらされます。F321は、非安定化グレードよりもこの高温環境で機械的特性と構造的完全性を維持します。

ラップジョイント設計の利点

• 位置合わせの容易さ：フランジリングが回転するため、ボルト穴の位置合わせが非常に簡単です。これは、現場建設や、ボルト穴が固定されたフランジを持つ機器への接続において大きな利点です。

• 高合金システムでのコスト削減：フランジリングには安価な材料（例：炭素鋼）を使用し、濡れ部（スタブエンドとパイプ）には高価な合金を使用できます。ただし、この特定のケース（F321）では、完全な高温ソリューションのために両方の部品がF321になる可能性が高いです。

• 在庫削減：リングのボアが十分に大きい限り、1セットのフランジリングを異なるスケジュール（肉厚）のスタブエンドと組み合わせて使用できます。

用途

• 熱交換器：熱膨張や頻繁な分解清掃の必要性が一般的な熱交換器のチャンネルやシェルに頻繁に使用されます。ルーズフランジは、固定フランジよりも熱応力をよく処理でき、F321材料は動作温度に耐えます。

• 炉配管および過熱器ライン：一貫して800℉（427℃）を超える温度で動作するあらゆる配管システム。

• 航空機および航空宇宙排気システム：高熱と振動が要因となる場所。

• 化学プラントおよび石油化学プラント：高温を伴うプロセス、特に水性腐食が主な懸念事項ではなく、高温強度が高い場合。
