| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | 巻いたフィン付きチューブ |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | ASTM A179炭素鋼 | フィンの材質: | アルミアル1060 |
|---|---|---|---|
| フィンタイプ: | スパイラルワウンドフィン | 最高使用温度: | 200°C |
| 応用産業: | 発電所ボイラー、空気予熱器 | 耐食性レベル: | 良好（フィン側） |
| ハイライト: | A179 巻いた羽根管,AL1060 フィニング式熱交換管,保証付きのボイラーフィンチューブ |
||

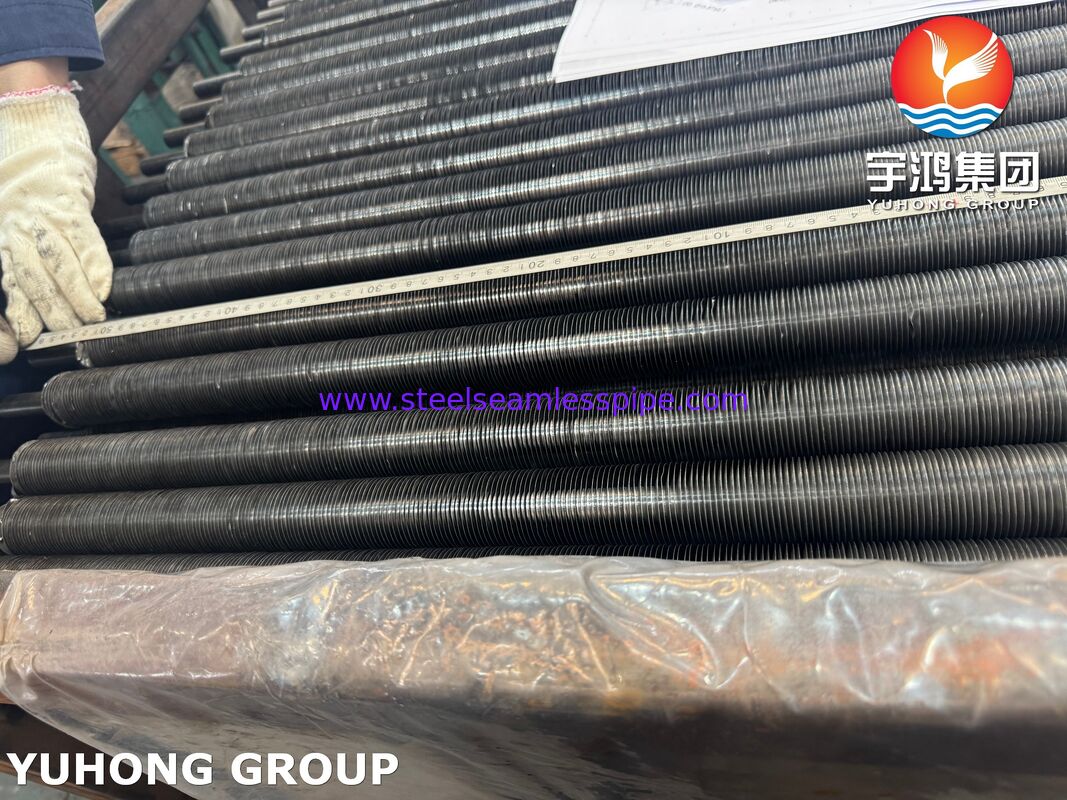

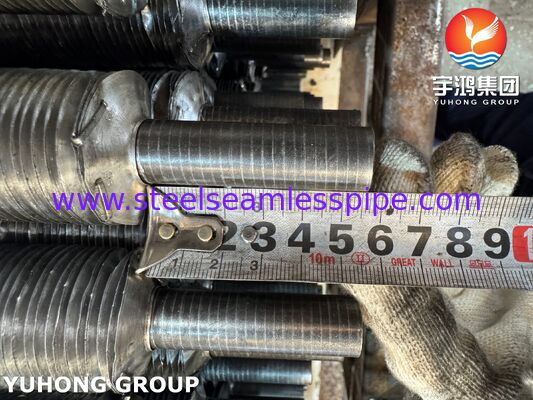

ベースチューブ：ASTM A179炭素鋼 | フィン材：AL1060アルミニウム合金
当社のフィンチューブは、ASTM A179の熱伝導率（熱伝導率：52 W/m・K）とAL1060の耐食性を組み合わせています。ヘリカル巻きデザインは、むき出しのチューブと比較して伝熱面積を8～12倍に増加させ、過酷な産業環境に最適です。
| 工程 | 方法 | 品質管理 |
|---|---|---|
| ベースチューブ準備 | 冷間引き抜き、応力除去 | 渦電流探傷試験 |
| フィン巻き | CNCヘリカル巻き | レーザー測定ピッチ精度 ±0.1mm |
| 接合 | 油圧拡張 | 100%接合強度試験 |
| 表面処理 | 陽極酸化処理（AL1060） | 耐塩水噴霧性 >1,000時間 |
耐食性と熱効率を確保
ベースチューブ（ASTM A179）：
| 元素 | C | Mn | Si | P | S | Fe |
|---|---|---|---|---|---|---|
| % | ≤0.06 | 0.27～0.63 | 0.10～0.30 | ≤0.035 | ≤0.035 | 残部 |
フィン（AL1060）：
| 元素 | Al | Si | Fe | Cu | Mn | その他 |
|---|---|---|---|---|---|---|
| % | ≥99.60 | ≤0.25 | ≤0.35 | ≤0.05 | ≤0.03 | ≤0.03 |
正確な仕様に合わせてカスタマイズ可能

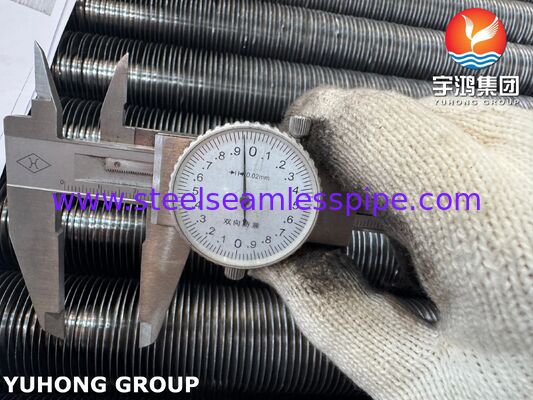

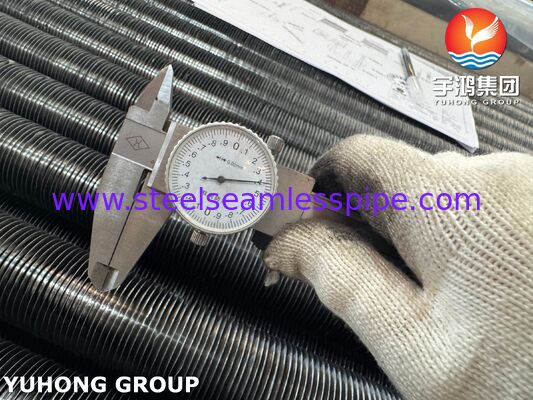

| パラメータ | 標準範囲 | 公差 |
|---|---|---|
| ベースチューブOD | 15～50 mm | ±0.15 mm |
| フィン高さ | 6～16 mm | ±0.2 mm |
| フィン密度 | 150～400フィン/メートル | ±5フィン |
| 長さ | 1～12メートル | +10 mm / -0 mm |
| 最大運転温度 | 350℃（A179） | -- |
熱ソリューション分野で15年以上の経験を持ち、22カ国で50,000本以上のチューブを納入してきました。事例研究：ドイツのバイオマスプラント（2023年）に設置され、押出フィンチューブと比較してファウリングを70%削減しました。
