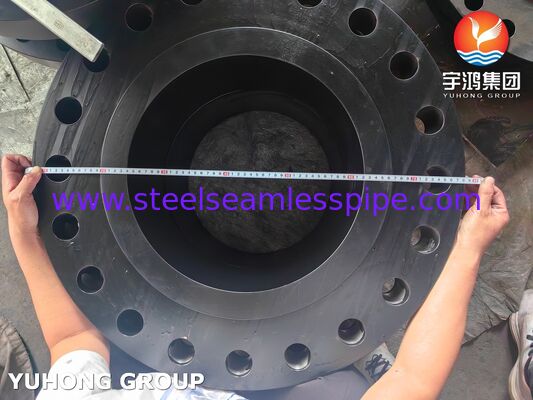

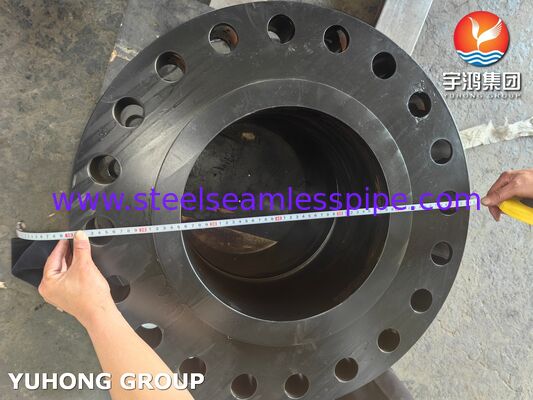

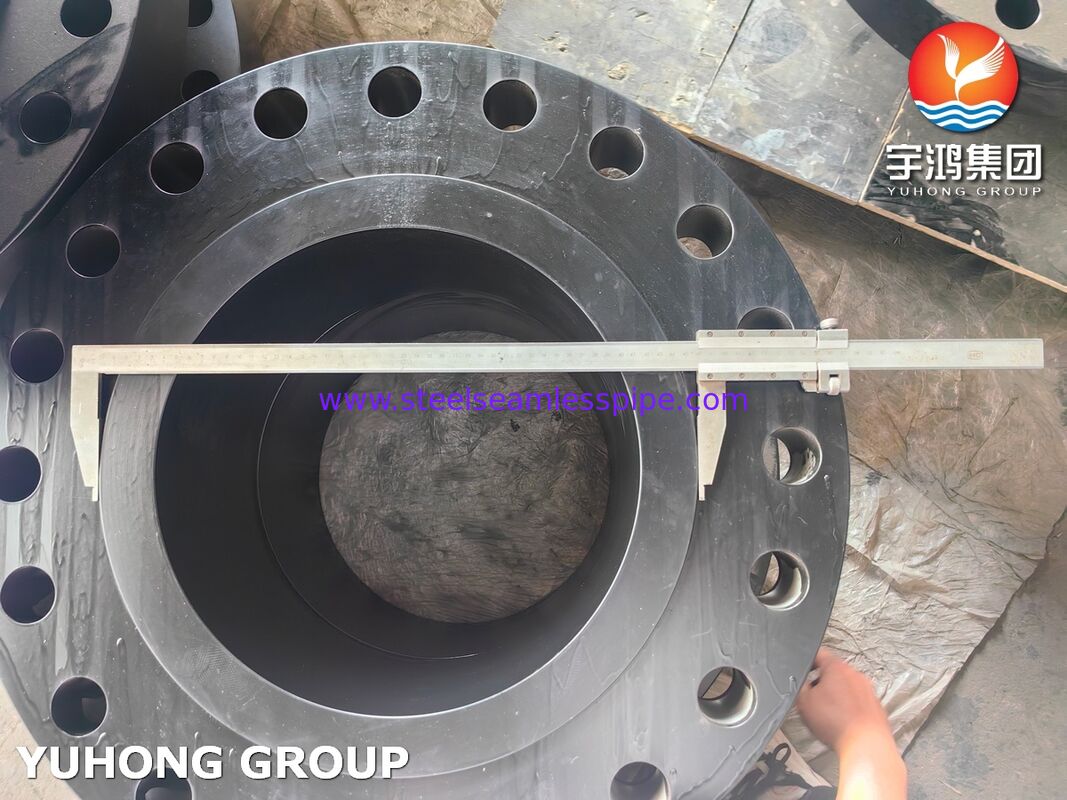

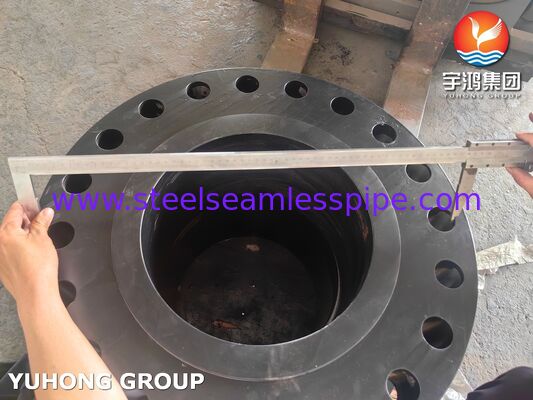

ASTM A694 F56 高圧サービス用炭素鋼フラングス WNRF/ウェルドネックフラングス

ASEME B16.5 ASTM A694 / ASME SA694 炭素鋼 WNRF フランジ

ASTM A694 F56 炭素鋼フランジこれらは、特に石油・ガスのパイプラインや坑口分野における高圧および中低温での使用向けに設計された、高強度で衝撃試験済みの鍛造品です。その主な強みは、API 5L X52 ～ X65 ラインパイプとの互換性と、必須の衝撃試験およびサワーサービス用の NACE MR0175 を満たす能力との組み合わせです。 ASME B16.5 溶接ネック設計と組み合わせることで、重要な配管システムに信頼性の高いコード準拠のソリューションを提供します。

ASTM A694 F56 炭素鋼 WNRF フランジの化学組成 %

ASTM A694 /ASME SA694 フランジの寸法

A105 ではなくこの組み合わせを選択する理由

多くのエンジニアは次の理由から ASTM A694 F56 フランジを選択します。

• 強度の一致
  接続パイプが API 5L X56 (出力 56 ksi) の場合、A105 フランジ (出力 36 ksi) が圧力制限コンポーネントになります。 F56 は、フランジの降伏強度をパイプと一致させます。

• 衝撃靱性
  A694 鍛造品は通常、低温での延性挙動を保証するために衝撃試験 (シャルピー V ノッチ) が行われます。これは、北極、海中、または防寒設備でよく必要となります。 A105 は自動的に衝撃試験を受けません。

• サワーサービスの互換性
  多くのプロジェクトでは、H₂S 環境向けに NACE MR0175/ISO 15156 硬度制限 (≤22 HRC) を備えた A694 F56 を指定しています。 A105 フランジでは、多くの場合、これらの制限を満たすために、より制限の厳しい個別の処理が必要になります。

• 構造的完全性
  溶接ネック ハブは段階的な応力遷移を提供し、溶接部の完全な X 線検査を可能にします。これは、スリップオンまたはソケット溶接フランジが許可されない重要な用途では必須です。

アプリケーション

• 石油とガス - 上流と中流

プライマリユーザー。これらのフランジは、高圧坑口、収集システム、長距離送電パイプラインに見られます。

• 石油化学および化学処理

高圧反応器ループ、水素化処理装置、および周期的な負荷や低温が要因となる過酷なサービス配管で使用されます。

• 発電

特に、複合サイクルプラント、高圧蒸気ライン、ボイラー給水システムでは、高い降伏強度と耐疲労性を備えた鍛造コンポーネントが必要です。

• オフショアと海底

プラットフォーム、FPSO、および海中マニホールドは、高強度、耐衝撃性、および極端な条件下での信頼性の高いシールを兼ね備えているため、これらのフランジに依存しています。
