| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| モデル番号: | Gタイプの埋め込まれたひれ付き管 |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | GOST 550-2020 スチール 20 (炭素鋼) | フィンの材質: | AL1060(アルミ1060) |
|---|---|---|---|
| 製造工程: | 埋め込み | 応用: | 熱交換器、空気冷却器、廃熱回収 |
| チューブ標準: | GOST 550-2020 | 動作温度: | 400℃まで（耐高温） |
| ハイライト: | 空気冷却器用鋼のフィニングチューブ,アルミニウム1060型ペニントチューブ,埋め込まれたフィンチューブ熱回収 |
||

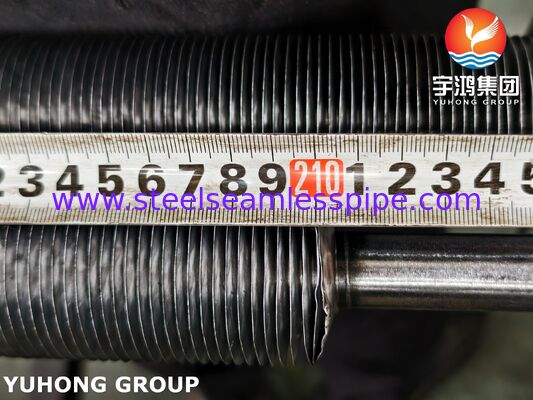

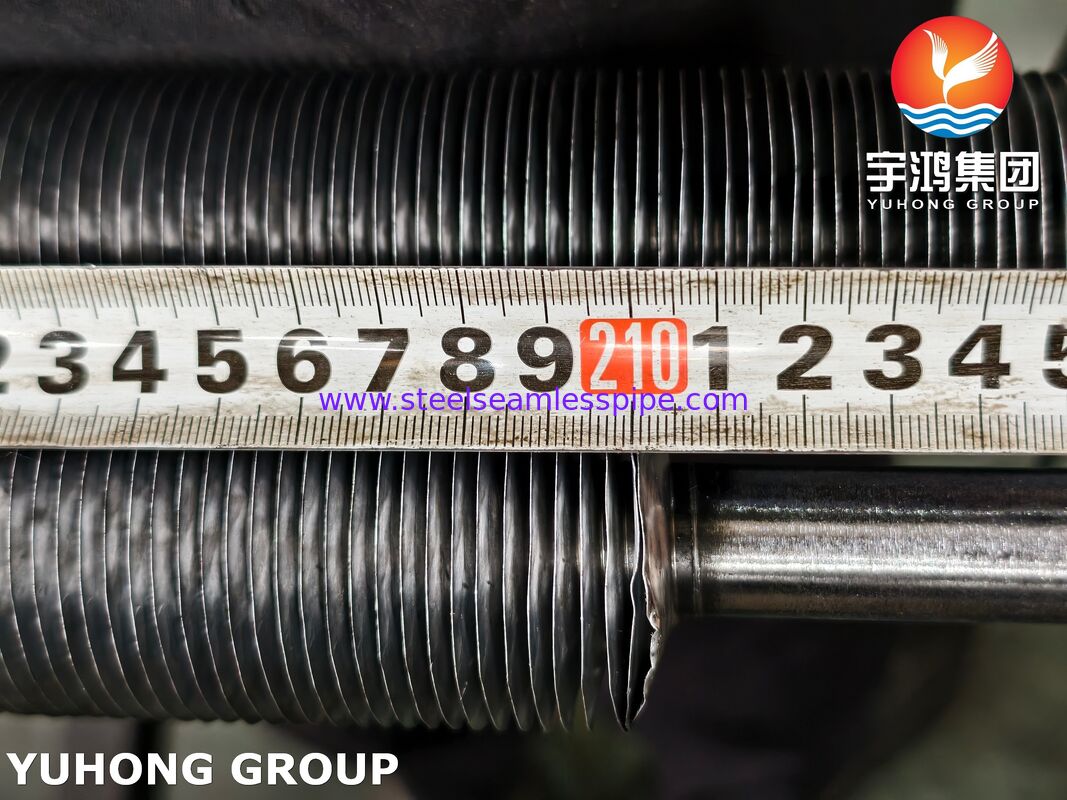

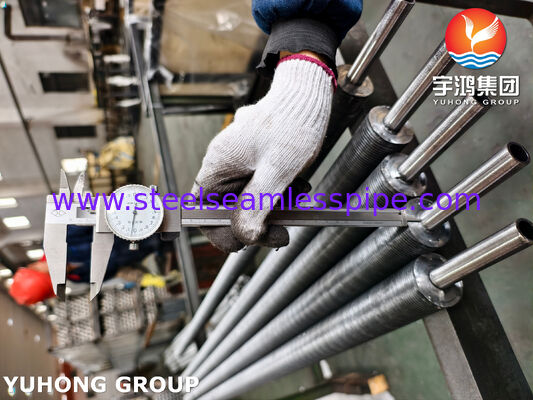

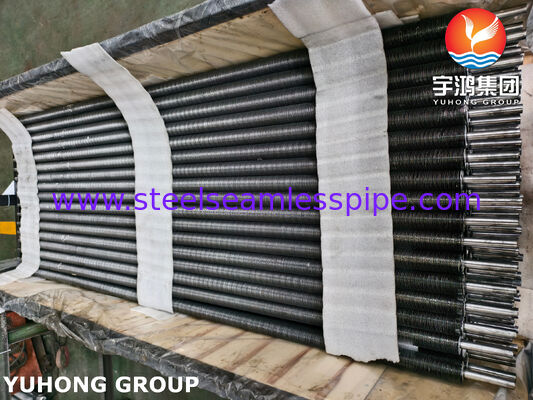

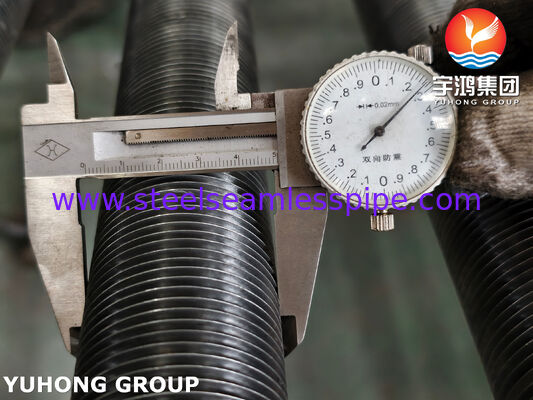

Gタイプ埋め込みフィンチューブ | GOST 550-2020 スチール 20 ベースチューブ + AL1060 アルミニウムフィン
当社の G タイプ埋め込みフィン チューブ (溝付き埋め込みフィン チューブとも呼ばれます) は、要求の厳しい産業用途向けに設計された高性能熱伝達コンポーネントです。これらのチューブは、炭素鋼のベース チューブの精密に加工された溝にアルミニウムのフィンを埋め込むことによって製造されており、非常に強力な機械的結合、優れた熱伝達効率、および最大 400°C の高温でも信頼性の高い性能を提供します。
この製品は、ベースチューブ (スチール 20) に GOST 550-2020 に完全準拠し、フィンに高級 AL1060 アルミニウムを使用しているため、空冷熱交換器、廃熱回収システム、その他の重要な熱機器に最適です。
ベースチューブ：GOST 550-2020 Steel 20（高品質構造用炭素鋼） フィン材質：AL1060（純アルミニウム合金、熱伝導性、耐食性に優れる）
| 要素 | コンテンツ （％） |
|---|---|
| カーボン(C) | 0.17 – 0.24 |
| シリコン（Si） | 0.17 – 0.37 |
| マンガン(Mn) | 0.35 – 0.65 |
| クロム(Cr) | ≤ 0.25 |
| ニッケル(Ni) | ≤ 0.25 |
| 銅(Cu) | ≤ 0.30 |
| リン(P) | ≤ 0.035 |
| 硫黄(S) | ≤ 0.040 |
| 要素 | コンテンツ （％） |
|---|---|
| アルミニウム(Al) | ≥ 99.60 |
| 鉄(Fe) | ≤ 0.35 |
| シリコン（Si） | ≤ 0.25 |
| 銅(Cu) | ≤ 0.05 |
| マンガン(Mn) | ≤ 0.03 |
| マグネシウム(Mg) | ≤ 0.03 |
| 亜鉛(Zn) | ≤ 0.05 |
| その他（それぞれ） | ≤ 0.03 |
G タイプの埋め込みフィン チューブは、独自の埋め込み構造を備えています。
このプロセスにより、熱サイクル、振動、高温条件下でもフィンがしっかりと取り付けられたままになります。
| パラメータ | 標準範囲 | 許容範囲 |
|---|---|---|
| ベースチューブ外径 | 15.88～50.8mm | ±0.1mm |
| ベースチューブの肉厚 | 1.0～3.0mm | ± 10% または標準に従って |
| フィンの高さ | 6.35～25.4mm | ±0.2mm |
| フィンの厚さ | 0.35 – 0.65 mm (通常 0.4 mm) | ±0.05mm |
| フィンピッチ (フィン/インチ) | 5 ～ 12 FPI | ±1FPI |
| チューブの長さ | 500～15,000mm | ±2mm |
ご要望に応じてカスタム寸法も利用可能です。
当社の GOST 550-2020 スチール 20 + AL1060 埋め込みフィン チューブは、以下の分野で広く使用されています。
フィン付きチューブの専門メーカーおよび輸出業者として 15 年以上の経験を持ち、当社は高品質の G タイプ埋め込みフィン チューブを専門としています。当社の利点は次のとおりです。
当社は、世界中のクライアントが長期的な運用コストを削減しながら熱伝達効率を向上できるよう支援することに尽力しています。
