| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | ロープフレンズチューブ | 材料: | ASME SA179 チューブ + AL1060 アルミニウム |
|---|---|---|---|
| 応用: | 空冷熱交換器 (ACHE) | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASME SA179鋼製,アルミ製,AL1060形 |
||

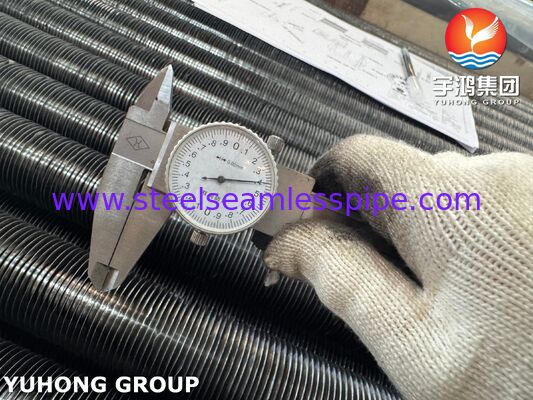

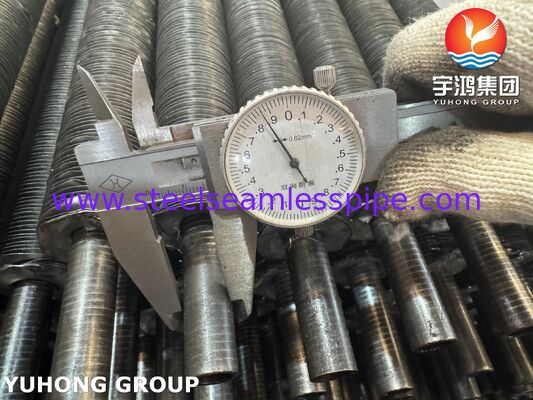

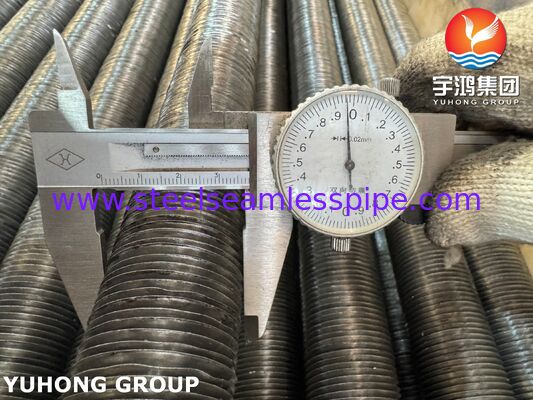

L タイプ巻線フィン チューブは、低中温の空冷熱交換器、凝縮器、オイル クーラー、および産業用冷却システム用に開発された、コスト効率と熱効率の高い熱伝達ソリューションです。 ASME SA179 シームレス炭素鋼チューブと高純度 AL1060 アルミニウム フィン ストリップを使用して製造されたこのフィン付きチューブは、優れた機械的信頼性を維持しながら外部伝熱面積を大幅に増加します。
フィンは機械的に「L」字型に形成され、張力を制御しながらチューブ表面に螺旋状に巻き付けられます。フィンの脚部がチューブの周りをしっかりと包み込み、継続的な金属間の接触を生み出し、効率的な熱伝達を促進します。さらに、フィンの脚部が重なっているため、チューブの表面が大気への露出から部分的に保護され、適切な動作条件下での外部腐食の軽減に役立ちます。
経済的な構造と実績のある性能により、L 型巻線フィン付きチューブは、空冷熱伝達装置で最も広く使用されているフィン付きチューブ構成の 1 つです。
L 型巻線フィン付きチューブは、ベース チューブの外面に予め形成されたアルミニウム ストリップを機械的に巻き付けることによって製造されます。フィン仕上げのプロセス中、アルミニウム ストリップは L 型プロファイルに成形され、フィン フットは張力下でしっかりと巻き付けられ、チューブの壁に密着します。
溶接フィン付きチューブとは異なり、高温の接合プロセスが必要ないため、スチールチューブとアルミニウムフィンの両方の元の冶金学的特性が維持されます。
製造プロセスにより以下が実現されます。
空気側の熱伝達の強化が必要なプロセス産業における低温および中温の冷却業務に最適です。
表面積を増やして効率的な結露と熱の遮断を実現します。
冷却に適したもの:
効率的な熱放散を必要とする商業用および産業用の冷却システムで広く使用されています。
適用対象:
| パラメータ | 代表的な範囲 |
|---|---|
| ベースチューブ材質 | ASME SA179 シームレス炭素鋼 |
| フィンの材質 | AL1060アルミニウム |
| チューブ外径 | 15.88 mm – 50.8 mm (5/8 インチ – 2 インチ) |
| チューブ肉厚 | 1.24mm～4.11mm |

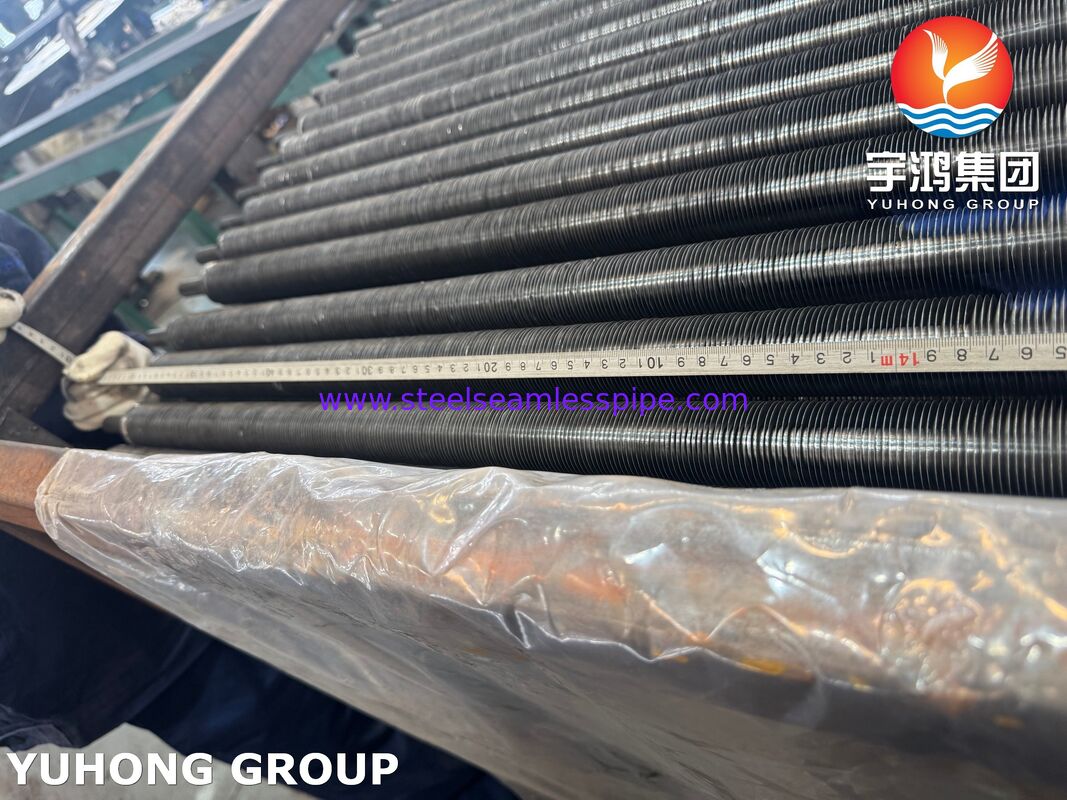

| チューブの長さ | 最大18,000mm |
| フィンの高さ | 7mm～16mm |
| フィンの厚さ | 0.25mm～0.40mm |
| フィンピッチ | 2.0mm～5.0mm |
| フィン密度 | 5 ～ 13 フィン/インチ (FPI) |
| 動作温度範囲 | 150℃～180℃まで |
| フィンタイプ | L型ワウンドフィン |
| 製造基準 | 顧客仕様/業界標準 |
プロジェクトの要件に応じて、カスタムのフィン形状とチューブ寸法を提供できます。
| 要素 | 構成 （％） |
|---|---|
| カーボン(C) | ≤ 0.18 |
| マンガン(Mn) | 0.27 – 0.63 |
| リン(P) | ≤ 0.035 |
| 硫黄(S) | ≤ 0.035 |
低炭素鋼成分は熱伝導性、成形性、溶接性に優れており、熱交換器用途に適しています。
| 財産 | 最小値 |
|---|---|
| 抗張力 | 325MPa |
| 降伏強さ | 180MPa |
| 伸長 | 35% |
| 硬度 | ASME要件に準拠 |
これらの特性により、通常の動作条件下で信頼できる構造性能が保証されます。
| 要素 | 構成 （％） |
|---|---|
| アルミニウム(Al) | ≥ 99.60 |
| シリコン（Si） | ≤ 0.25 |
| 鉄(Fe) | ≤ 0.35 |
| 銅(Cu) | ≤ 0.05 |
| マンガン(Mn) | ≤ 0.03 |
| マグネシウム(Mg) | ≤ 0.03 |
| 亜鉛(Zn) | ≤ 0.05 |
| チタン(Ti) | ≤ 0.03 |
アルミニウムの純度が高いため、優れた熱伝導率と優れたフィン形成特性が得られます。
| 財産 | 代表値 |
|---|---|
| 抗張力 | 60～110MPa |
| 降伏強さ | ≧20MPa |
| 伸長 | ≥ 20% |
| 熱伝導率 | 約230W/m・K |
これらの特性により、巻線プロセス中の柔軟性を維持しながら効率的な熱伝達が可能になります。
各 L 型巻線フィン付きチューブは、製品の一貫性と信頼性を確保するために、製造全体を通して厳格な検査手順を受けます。
独立した検査サービスは、SGS、TÜV、Bureau Veritas、Intertek、Lloyd's Register などの国際的に認められた機関を通じて手配できます。
裸チューブと比較して、L 型巻線フィン付きチューブには次のような利点があります。
これらの利点により、L 型巻線フィン付きチューブは、コスト効率の高い熱伝達の強化が必要なプロジェクトにとって優れた選択肢となります。
輸送中および保管中のフィンの損傷を防ぐために、製品は次のような輸出グレードの保護パッケージを使用して提供されます。
すべての梱包方法は、出荷および現場での取り扱いを通じてフィンの形状と製品の品質を維持するように設計されています。
